| 브랜드 이름: | ED8 |
| 모델 번호: | UU9.8 |
| MOQ: | 교섭할 수 있습니다 |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 100 조각들 / 통 크기 :380mm*325mm*345mm |
| 지불 조건: | 전신환 페이팔 엑스트랜스퍼 |

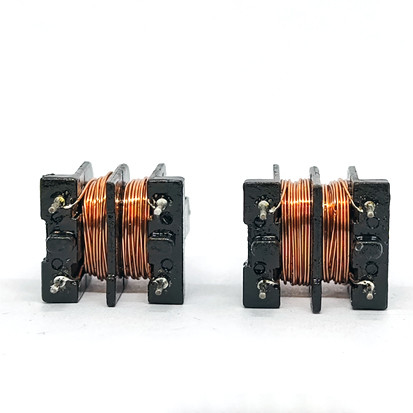

UU9.8 1mh 코일은 강대국 동상 모드 인덕터를 막습니다
PC 보드 위의 칩은 전자파 장애 물건뿐 아니라, 작업하는 프로세스의 전자기 간섭 원인입니다. 일반적으로, 우리는 이러한 전자파 장애를 2가지 범주로 나눌 수 있습니다 : 시리즈 모드 간섭 (차동모드방해)과 공통형 간섭 (땅 간섭). 한 예로 메인보드 (메인보드의 성분을 연결시키는 와이어)에 2 PCB 추적을 잡을 때, 소위 직렬형태간섭은 2번 추적 사이에 간섭을 언급합니다 ; 공통 모드 간섭이 2번 추적과 PCB 땅인 동안. 간섭은 라인 사이의 전위차에 의해 발생되었습니다. 시리즈 모드 간섭 전류는 이신호 선 사이에 작동하고 그것의 전도 방향이 파형과 신호전류와 일치합니다 ; 커먼 모드 간섭 전류는 신호라인과 접지 배선과 이신호 라인의 절반을 통한 간섭 전류 사이에 작동합니다. 1와 같은 방향,와 접지 배선을 공통 회로로 이용합니다.
동상 모드 인덕터는 본질적으로 상호 필터입니다 : 한편으로는, 그것은 신호라인에, 그리고 다른 한편 커먼 모드 전자파 장애를 여과할 필요가 있습니다, 똑같은 전자환경에서 다른 전자 장치의 정상 작동에 영향을 미치기를 회피하기 위해, 전자파 장애를 분사하는 것으로부터 그 자체를 억눌러야 합니다.
제품의 성능 :
1. 완전히 UL 열 수축성 슬리브로 쌌습니다.
2. 광범위한 인덕턴스 범위.
3. 좋은 안정성.
| 모델 | 평가된 경향(A) | 인덕턴스 (mH) 분. | DC resistance(Q/line)max. |
| UU9.8 | 0.1 | 10 | 8 |
| 0.2 | 8 | 6 | |
| 0.3 | 5 | 3 | |
| 0.5 | 2 | 1 | |
| 0.7 | 1 | 0.6 | |
| 1 | 0.5 | 0.3 | |
| 0.1 | 18 | 8 | |
| 0.2 | 14 | 6 | |
| 0.3 | 9 | 3 | |
| 0.5 | 3.4 | 1 | |
| 0.7 | 1.7 | 0.6 | |
| 1 | 0.8 | 0.3 | |
| UU10.5 | 0.3 | 10 | 3 |
| 0.3 | 5 | 2 | |
| 0.5 | 5 | 1.5 | |
| 0.7 | 4 | 1 | |
| 1 | 3 | 0.5 | |
| 1] | 2 | 0.5 | |
| 1 | 1 | 0.4 | |
| 1.3 | 1 | 0.3 | |
| 1.5 | 1 | 0.2 | |
| 2 | 0.6 | 0.15 | |
| UU16 | 0.4 | 30 | 2.8 |
| 0.5 | 20 | 1.6 | |
| 0.6 | 10 | 1.2 | |
| 0.8 | 8 | 0.8 | |
| 1 | 6 | 0.5 | |
| 1] | 4 | 0.4 | |
| 1.2 | 3.5 | 0.3 | |
| 1.5 | 1.5 | 0.15 |
성능
1. 작동 주파수 : 일반적으로 20kHz-500KHz밑에서 일하세요
2. 작동 온도 : 온도는 -40C 내지 +125C의 사이에 있어야 합니다, 그렇지 않았다면 그것이 인덕터의 사용에 영향을 미칠 수 있습니다.
3. 저장 온도 : 인덕턴스 노화를 피하기 위한 저장 온도 -25' +85에 대한 Ｃ' Ｃ
특성
UU9.8 동상 모드 인덕터는 작은 사이즈, 편리한 와인딩, 낮은 가격과 높은 신뢰도의 특성을 가집니다. 그것은 종종 EMI를 상대하는데 사용됩니다.
애플리케이션
UU9.8 인덕터들은 종종 커먼 모드 필터 인덕터들, 구동트랜스포머, 전류 변압기, 기타 등등에서 사용됩니다.
|
|
