| 브랜드 이름: | ZXY |
| 모델 번호: | ZXY |
| MOQ: | Negotiable |
| 가격: | 협상 가능 |

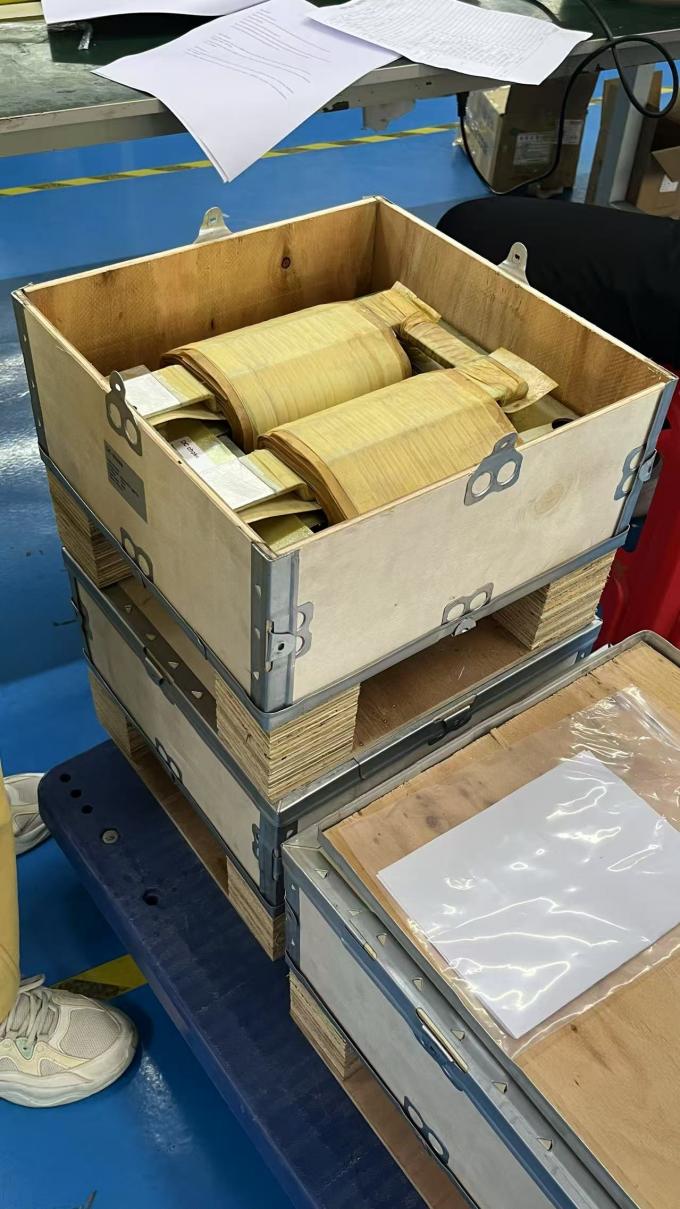

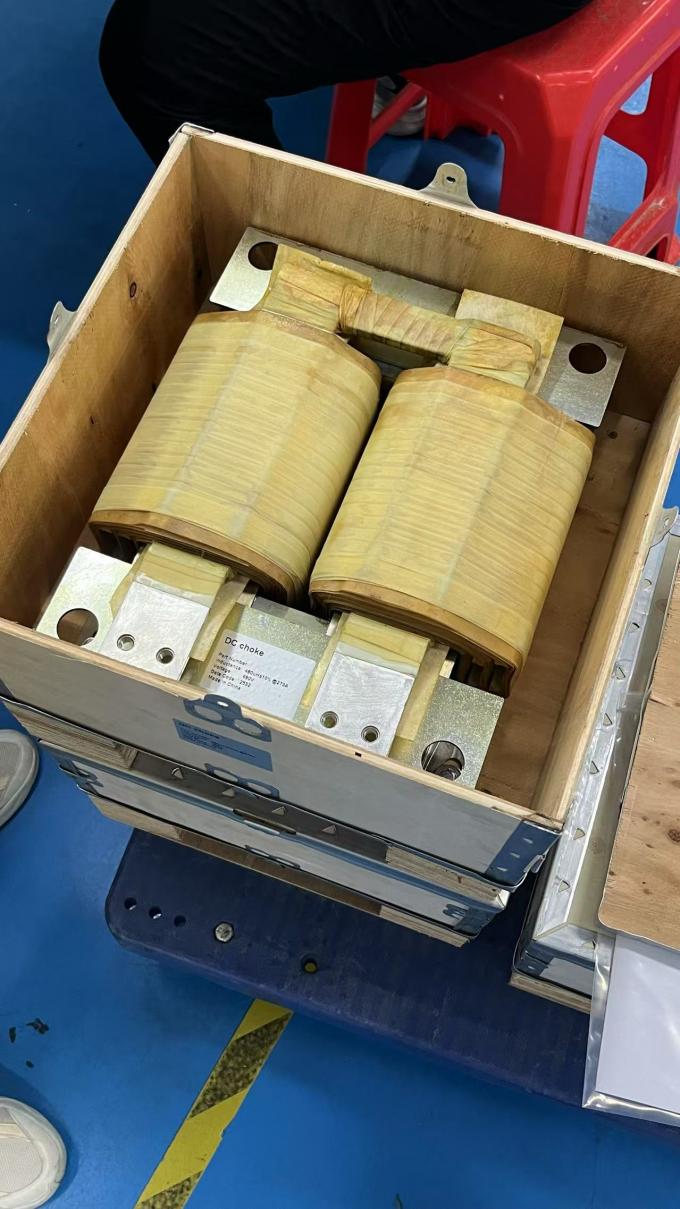

| 포장에 대한 세부 사항: | Carton |
| 지불 조건: | T/T |

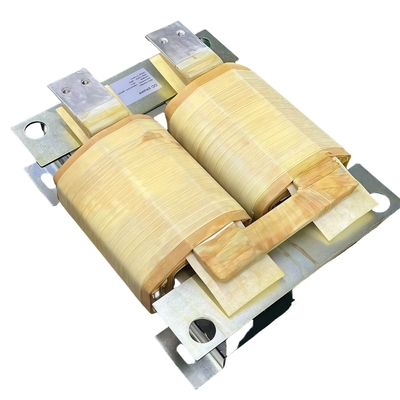

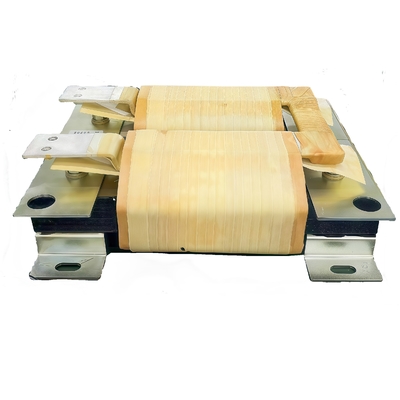

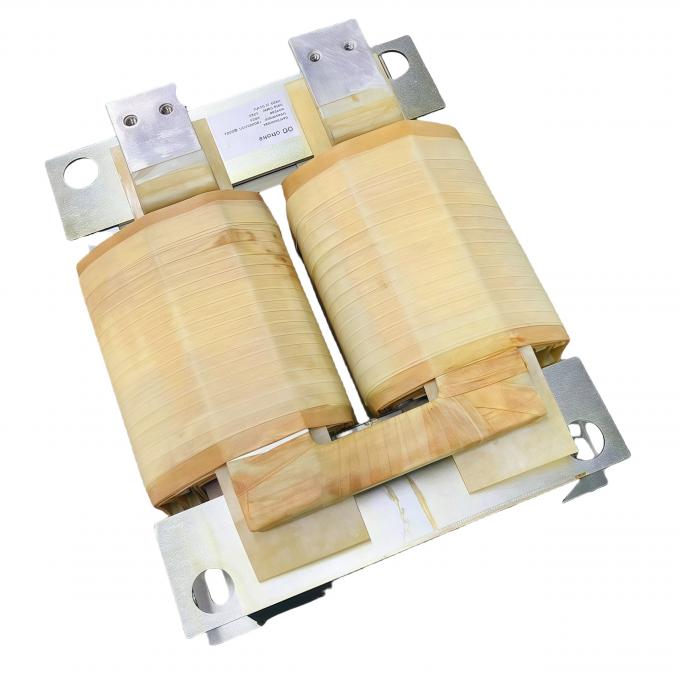

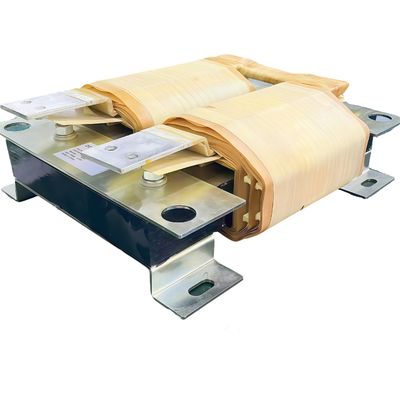

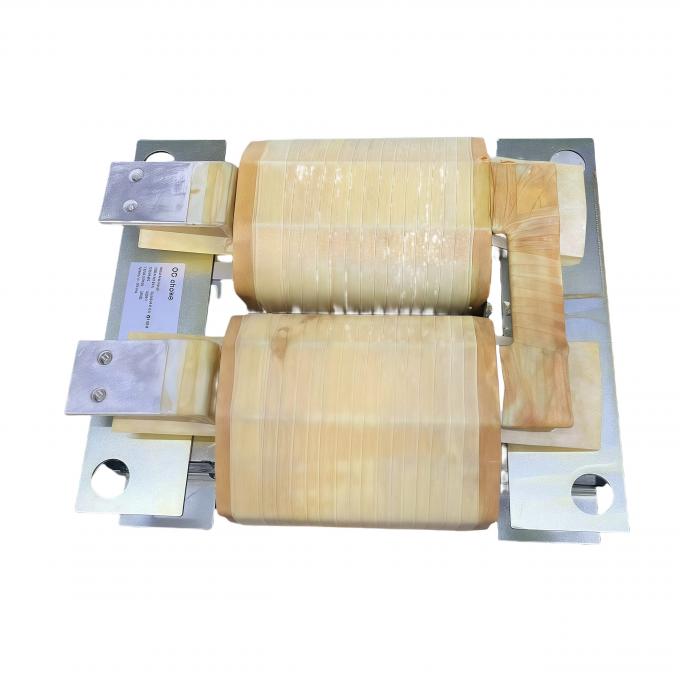

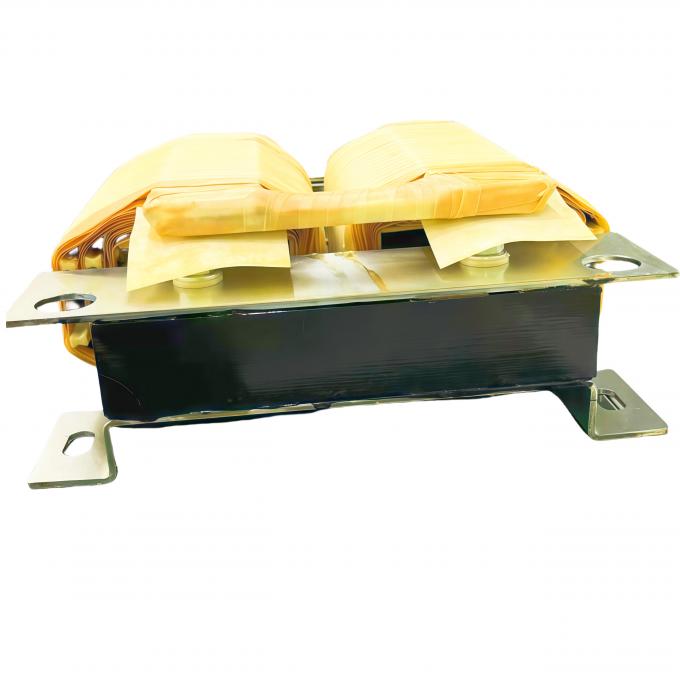

이 사용자 정의 DC 질식 / 원자로는 DC 전류를 부드럽게하고 파장을 줄이기 위해 설계 된 최대 690V의 고전압 애플리케이션에 대한 다재다능 인덕턴스 옵션 (140μH, 254μH, 480μH) 을 제공합니다.그리고 산업용 드라이브의 전력 전자 장치를 보호합니다., 재생 에너지 시스템 및 HVDC 응용 프로그램. 그 견고한 구조는 높은 전류 용량과 최소한의 손실과 함께 까다로운 환경에서 신뢰할 수있는 성능을 보장합니다.
DC 질식 (DC Choke) 은 DC 회로에서 고주파 소음이나 파장을 억제하는 데 사용되는 수동 전자 부품이다. 그것의 핵심 특징은 전류 변화를 방해하기 위해 인덕턴스를 사용하는 것입니다.그 주요 특징은 다음과 같습니다.:
1고주파 소음을 억제합니다.
낮은 통과 필터링 특성: DC Choke는 DC 또는 낮은 주파수 신호 (주로 전선의 DC 저항에서) 에 매우 낮은 임피던스를 가지고 있습니다.하지만 높은 주파수 소음에 대한 높은 저항을 나타냅니다 (전력 공급 장치의 전환 소음과 같이), EMI/RFI 간섭), 이러한 간섭을 효과적으로 필터링 할 수 있습니다.
콘덴서와 결합: 종종 콘덴서와 결합하여 LC 필터를 형성하여 DC 전원 공급을 더욱 부드럽게합니다.
2DC 안정성 유지
급격한 전류 변화를 방지합니다. "전류의 변화를 방해하는" 인덕턴스의 특성을 활용함으로써부하 변화 또는 전원 공급 장치 전환으로 인한 전류 변동을 억제합니다., 그리고 순식간에 충격으로부터 회로를 보호합니다.
리플을 줄여라: 스위치 모드 전원 공급 장치 (박/부스트 회로와 같이) 에서 출력에서의 전류 리플을 줄일 수 있다.
3낮은 DC 저항 (DCR)
높은 효율성: 설계 과정에서 전력 손실과 열 발생을 줄이기 위해 와일링의 직류 저항 (DCR) 을 최소화해야합니다.특히 모터 드라이브 및 광전지 인버터와 같은 높은 전류 애플리케이션에서.
4포화 전류 능력
반자자기 포화:그것은 자기 코어 포화로 인해 인덕턴스 값의 갑작스러운 하락을 피하기 위해 작동 전류보다 높은 포화 전류 (Isat) 를 가진 모델을 선택하는 것이 필요합니다.일반적으로 사용되는 분말 자기 코어 (철실리콘 알루미늄과 같은) 또는 개방 루프 자기 코어는 포화 저항을 향상시키기 위해 사용됩니다.
5응용 시나리오
전력 회로: 전력 공급 입력/출력 필터링을 전환, DC-DC 변환기.
모터 드라이브: 모터 전환으로 인한 소음을 억제합니다.
새로운 에너지 시스템: 태양광 인버터 및 전기 차량 충전소용 DC 버스 필터링
산업용 장비: 용접 기계 및 주파수 변환기에 대한 EMI 억제.
6AC Choke와 차이점
DC bias: DC Choke는 자기핵에서 DC 전류를 견딜 필요가 있으며, bias 아래의 induktance의 안정성은 설계에서 고려되어야 합니다.그리고 AC 스고커 (AC 인덕터와 같이) 는 전류만 처리합니다..
에디 전류 손실이 없습니다: 자기 코어는 DC 아래에서 교류 자기장이 없으므로 에디 전류 손실이 없습니다 (하지만 DC 편향으로 인한 포화에주의를 기울여야합니다).
7선택의 주요 매개 변수
인덕턴스 값 (L): 소음 주파수 및 필터링 요구 사항에 따라 선택합니다.
가명 전류: 동전 작동 전류와 포화 전류를 포함한다.
DCR: 전력 소비와 온도 상승에 영향을 줍니다.
온도 특성: 높은 온도에서 인덕턴스 값이 안정적이냐.
요약
DC Choke는 직류 안정성과 부음 억제를 인덕티브 특성으로 달성하며 성능은 자기 코어 재료, 윙링 설계 및 운영 조건에 달려 있습니다.고성능 또는 고전력 애플리케이션, 인덕턴스 값, 포화 전류 및 DCR를 균형 잡아야합니다.
| 특징 | 사양 |
| 인덕턴스 범위 | 140uH / 254uH / 480uH (개정) |
| 가등전압 | 690V DC |
| 현재 용량 | 높은 전류 처리 (이용에 따라 사용자 정의) |
| 원자재 | 고등급 라미네이트 된 실리콘 스틸 또는 분말 코어 (하수 손실, 높은 포화) |
| 단열 클래스 | H급 (180C) 이상 (열성 안정성 확보) |
| 냉각 방법 | 자연 공류 / 강제 공기 냉각 (선택) |
| 리플 감소 | DC 버스 하모닉 및 잡음의 우수한 완화 |
| 온도 상승 | 전체 부하에서 최소 온도 상승을 위해 최적화된 설계 |
| 보호 | 과류 및 열 과부하 저항 |
| 장착 | 볼트 또는 차체 장착 (강도 있는 기계적 설계) |
| 표준 준수 | CE, RoHS, IEC 61558 (또는 산업 표준을 충족시키기 위해 사용자 정의 할 수 있습니다) |
| 신청서 | 산업용 VFD, 재생 에너지 시스템, HVDC, UPS 및 모터 드라이브 |
|
|
