| 브랜드 이름: | ZXY |
| 모델 번호: | EI19 |
| MOQ: | 교섭할 수 있습니다 |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 100 조각들 / 통 크기 :380mm*325mm*345mm |
| 지불 조건: | 전신환 페이팔 엑스트랜스퍼 |
일반 사양:
| 패턴 번호 | EI19 딱딱한 발 2+2 |
| 저장 기간 | -45°C ~ +125°C |
| 운영 시간 범위 | -40°C ~ +85°C |
| 상대 습도 범위 | 5% ~ 95% |
전기 사양: 25°C
| 테스트 | 회전 비율 |
L(1-3) 1KHZ 0.3V 25% |
L ((4-5) 1KHZ 0.3V 25% |
DCR ((1-3) 15% |
DCR ((4-5) 15% |
HI-POT 1mA,60S |
| EI1901 | 1:1 | 1.2H | 1.2H | 22Ω | 28Ω | 500V |
| EI1902 | 1:1 | 1.9H | 1.9H | 270Ω | 336Ω | 500V |
| EI1903 | 1:1 | 585mH | 585mH | 60Ω | 75Ω | 500V |
| 1904년 | 1:5 | 2.9H | 150mH | 340Ω | 12.5Ω | 500V |
| EI1905 | 1:11 | 266mH | 17H | 71Ω | 1.58KΩ | 500V |

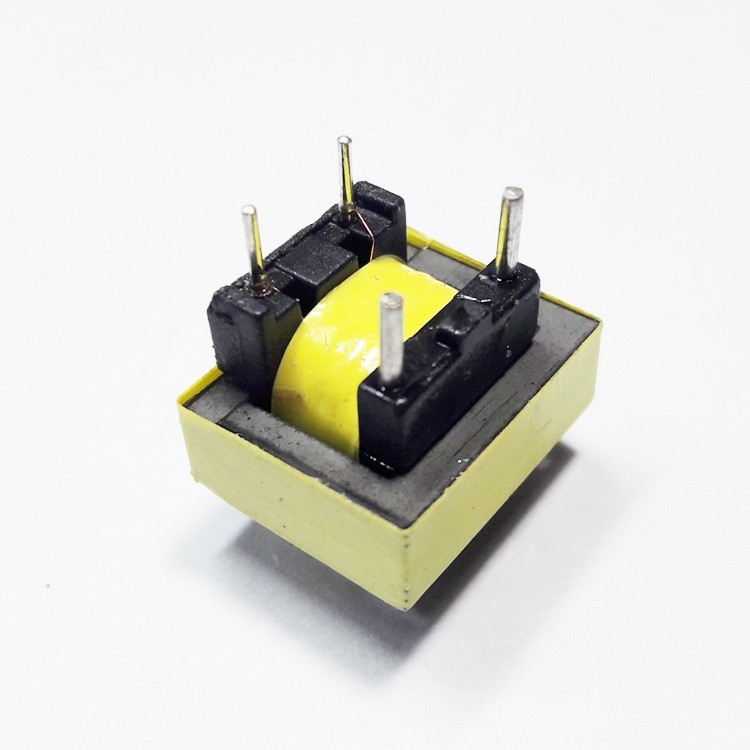

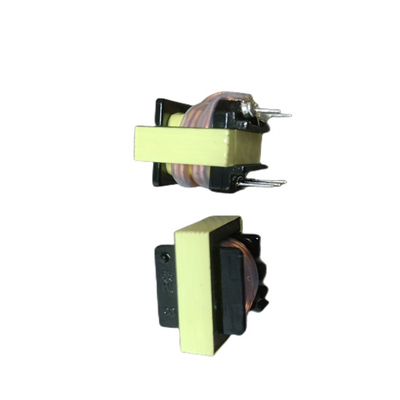

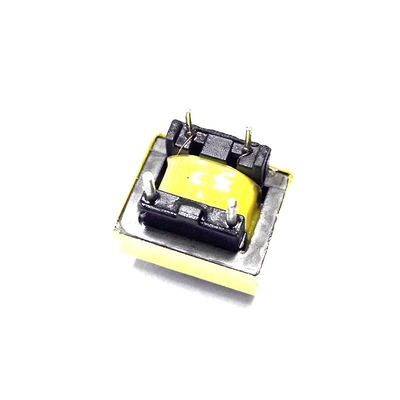

1독특한 EI형 핵 구조: EI19의 ′′EI"는 EI형과 I형 실리콘 스틸 판으로 합쳐진 핵 구조를 의미합니다.이 구조는 효과적으로 자기 회로의 무결성을 향상시킬 수 있습니다, 자기 누출 현상을 줄이고, 그 다음 변압기의 자기 결합 효율을 향상시켜 낮은 주파수 환경에서전력 또한 효율적으로 전송 및 변환 될 수 있습니다.
2.11:1 회전 비율: 트랜스포머는 1차와 2차 윙에서 같은 회전 수를 가지고 있으며 이는 전압의 크기를 변경하지 않는다는 것을 의미합니다.그리고 그것의 주요 기능은 회로 사이의 전기 고립을 실현하는 것입니다, 이는 장비의 안전한 작동을 보장하기 위해 원자 회로의 전기적 간섭과 잠재적 인 전압 스파이크가 2차 회로에 영향을 미치지 않도록 효과적으로 방지 할 수 있습니다.
3. 낮은 주파수 응용 프로그램에 적합: 특히 낮은 주파수 시나리오를 위해 설계, 그것은 오디오 전력 증폭기, 산업 제어 등과 같은 낮은 주파수 분야에서 잘 수행합니다.그것은 안정적으로 낮은 주파수 신호 또는 전력을 전송할 수 있습니다, 신호의 무결성과 안정성을 보장하고 신호 왜곡을 줄이고 이러한 애플리케이션에서 낮은 주파수 신호 처리의 엄격한 요구 사항을 충족합니다.
4좋은 전기 격리 성능: 1: 1 회전 비율과 합리적인 구조 설계로, 그것은 기본 및 부도 회로 사이의 신뢰할 수있는 전기 격리를 제공합니다.민감한 장비를 전기 간섭으로부터 보호하는 것뿐만 아니라, 그러나 또한 전체 시스템의 안정성과 신뢰성을 향상시키고 회로 고장의 위험을 줄입니다.
5콤팩트 크기: 모델 번호의 ₹19은 일반적으로 철 코어의 크기 사양 및 전체적인 컴팩트 크기의 표시를 나타냅니다.제한된 공간을 가진 장비 내부에 설치하고 배치하는 것이 쉽습니다., 특히 장비의 크기에 대한 엄격한 요구 사항이있는 응용 시나리오에 적합합니다.
스키마:
외형 차원: 단위: ((mm)
|
