| 브랜드 이름: | ZXY |
| 모델 번호: | ZXY-EI14 |
| MOQ: | 교섭할 수 있습니다 |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 100 조각들 / 통 크기 :380mm*325mm*345mm |
| 지불 조건: | 전신환 페이팔 엑스트랜스퍼 |

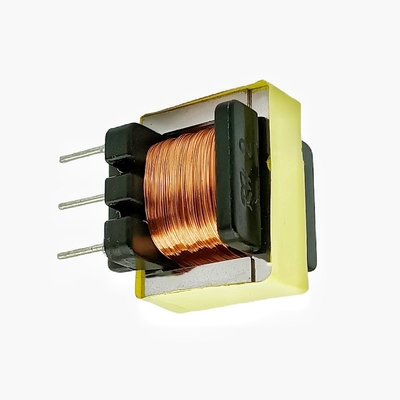

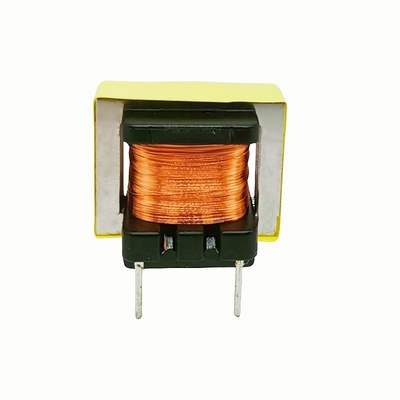

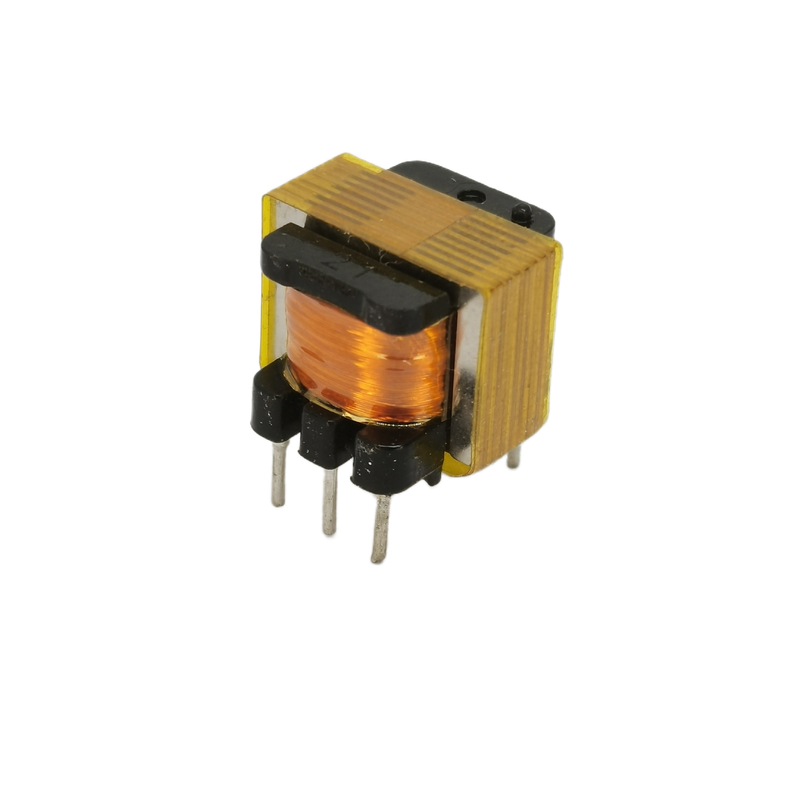

EI14 오디오 격리 변압기는 일반적으로 EI 유형 코어 모양을 사용합니다. "EI14"의 "EI"는 코어 모양이 E- 타입과 I- 타입의 조합이고 "14"는 일반적으로 코어의 크기를 나타냅니다. 주요 매개 변수는 다음과 같습니다.
-볼트 비율 : 일반적으로 1 : 1, 입력 및 출력 전압이 기본적으로 동일 할 수 있습니다.
-AC 임피던스 : 600 : 600 Ohms, 전송 프로세스의 오디오 신호가 좋은 일치를 달성하기 위해 신호를 보장합니다.
-인덕턴스 : 약 290mh (± 20%)로 오디오 신호의 AC 구성 요소를 올바르게 처리하는 데 도움이됩니다.
-DC 저항 : 약 135 옴 또는 140 옴.
-주파수 응답 : 일반적으로 인간 귀의 가청 오디오 범위를 다루는 20Hz-20kHz 범위입니다.
2. 기능 장애
-노이즈 및 간섭 제거 :EI14 오디오 격리 변압기지면 불균형, 공통 모드 노이즈 및 접지 루프 등으로 생성 된 노이즈 및 간섭을 제거하여 오디오 신호를 더욱 순수하게 만듭니다.
-임시 일치 :EI14 오디오 격리 변압기오디오 장치 간의 임피던스 매칭을 실현하고, 오디오 신호가 한 장치에서 다른 장치로 효과적으로 전송 될 수 있으며 신호 전송 효율을 향상 시키며 신호 반사 및 왜곡을 줄입니다.
-보호 장비 : 분리 변압기는 장비를 가능한 고전압 또는 전기 결함에서 분리하고 오디오 장비를 손상으로부터 보호하며 장비의 서비스 수명을 연장 할 수 있습니다.
| 매개 변수 | 설명 | 값 |
| 회전 비율 | 1 차 대 2 차 회전 비율 | 1 : 1 |
| 임피던스 | 입력 및 출력 임피던스 | 600 : 600 |
| 인덕턴스 | 인덕턴스 값 | 290mh |
| DC 저항 | 1 차 및 2 차 권선의 저항 | 약 135-140 |
| 주파수 응답 | 변압기가 효과적으로 작동 할 수있는 주파수 범위 | 20Hz -20kHz |
| 아니요 | 제품 번호 | 참조 (VA) | 치수 | 장착 구멍 거리 | 장착 구멍 | 체중 (kg) |
| 1 | EI28/8*12.5 | 1 | 48*26*25 | 40 | 2--3*4 | 0.11 |
| 2 | EI35*10*13 | 1.8 | 57*30*32 | 48 | 2--4*5 | 0.13 |
| 3 | EI35*10*15 | 2.5 | 57*30*32 | 48 | 2--4*5 | 0.14 |
| 4 | EI141/13*15.5 | 3 | 63*33*36 | 53 | 2--4*6 | 0.18 |
| 5 | EI141/13*18 | 4 | 63*36*36 | 53 | 2--4*6 | 0.21 |
| 6 | EI141/13*21 | 5 | 65*39*36 | 55 | 2--4*6 | 0.24 |
| 7 | EI141/13*26 | 6.5 | 65*44*36 | 55 | 2--4*6 | 0.3 |
| 8 | EI48/16*16 | 6 | 77*34*43 | 164 | 2--4*6 | 0.26 |
| 9 | EI48/16*20 | 7 | 77*39*43 | 64 | 2--4*6 | 0.33 |
| 10 | EI48/16*24 | 8 | 77*43*43 | 64 | 2--4*6 | 0.37 |
| 11 | EI48/16*28 | 11 | 77*47*43 | 64 | 2--4*6 | 0.41 |
| 12 | EI48/16*30 | 13 | 77*51*43 | 64 | 2--4*6 | 0.44 |
| 13 | EI57/19*19 | 13 | 87*43*51 | 75 | 2--4*6 | 0.42 |
| 14 | EI57/19*24 | 17 | 87*48*51 | 75 | 2--4*6 | 0.5 |
| 15 | EI57/19*28 | 20 | 87*51*51 | 75 | 2--4*6 | 0.58 |
| 16 | EI57/19*32 | 26 | 87*59*51 | 75 | 2--4*6 | 0.66 |
| 17 | EI57/19*38 | 31 | 87*64*51 | 75 | 2--4*6 | 0.62 |
| 18 | EI66/22*22 | 35 | 95*50*59 | 82 | 2--4*6 | 0.75 |
| 19 | EI66/22*28 | 45 | 95*54*59 | 82 | 2--4*6 | 0.86 |
| 20 | EI66/22*33 | 50 | 94*63*59 | 82 | 2--4*6 | 0.92 |
| 21 | EI66/22*35 | 55 | 97*66*59 | 82 | 2--4*6 | 0.98 |
| 22 | EI66/22*38 | 58 | 96*70*59 | 82 | 2--4*6 | 1.06 |
| 23 | EI66/22*44 | 69 | 96*76*59 | 82 | 2--4*6 | 1.14 |
| 25 | EI76.2/25.4*38 | 65 | 77*80*70 | 63*60 | 4--4*6 | 1.6 |
| 26 | EI76.2/25.4*45 | 85 | 77*86*70 | 63*67 | 4--4*6 | 1.9 |
| 28 | EI85.8/28.6*38 | 90 | 86*84*78 | 72*62 | 4--4*6 | 2.1 |
| 29 | EI85.8/28.6*44 | 110 | 86*86*78 | 72*68 | 4--4*6 | 2.41 |
| 30 | EI85.8/28.6*50 | 146 | 86*84*78 | 172*74 | 4--4*6 | 2.8 |
| 31 | EI96/32*26 | 70 | 96*72*86 | 80*52 | 4--5*6 | 1.6 |
| 32 | EI96/32*40 | 130 | 96*86*86 | 80*66 | 4--5*6 | 2.6 |
| 33 | EI96/32*48 | 170 | 96*94*86 | 80*74 | 4--5*6 | 2.95 |
| 34 | EI96/32*54 | 200 | 96*101*86 | 80*80 | 4--5*6 | 3.5 |
| 35 | EI96/32*60 | 250 | 96*106*86 | 80*86 | 4--5*6 | 3.9 |
| 36 | EI105/35*49 | 230 | 105*97*93 | 88*75 | 4--5*6 | 3.7 |
| 37 | EI105/35*56 | 270 | 105*104*93 | 88*83 | 4--5*6 | 4.18 |
| 38 | EI105/35*70 | 390 | 105*118*103 | 88*97 | 4--5*6 | 5.22 |
| 39 | EI114/38*57 | 328 | 114*108*103 | 95*84 | 4--5*6 | 5.5 |
| 40 | EI114/38*70 | 480 | 114*122*103 | 95*97 | 4--5*6 | 6.65 |
| 41 | EI133.2*44.4*50 | 400 | 134*115*115 | 111*80 | 4--5*7 | 6.7 |
| 43 | EI133.2*44.4*60 | 555 | 134*125*115 | 111*90 | 4--5*7 | 8.1 |
| 45 | EI133.2*44.4*70 | 730 | 134*135*115 | 111*100 | 4--5*7 | 9.38 |
| 46 | EI133.2*44.4*75 | 800 | 134*140*115 | 111*105 | 4--5*7 | 10.1 |
| 47 | EI133.2*44.4*80 | 860 | 134*145*115 | 111/110 | 4--5*7 | 10.8 |
| 49 | EI150/50*60 | 660 | 150*135*130 | 125*100 | 4--6*8 | 10.4 |
| 50 | EI150/50*70 | 900 | 150*145*130 | 125*110 | 4--6*8 | 11.8 |
| 51 | EI150/50*80 | 1100 | 150*155*130 | 125*120 | 4--6*8 | 12.8 |
| 52 | EI150/50*100 | 1500 | 150*175*130 | 125*140 | 4--6*8 | 16 |
| 53 | EI188/60*70 | 1550 | 190*136*165 | 158*110 | 4--6*8 | 21.2 |
| 54 | EI188/60*80 | 1960 | 190*146*165 | 158*120 | 4--6*8 | 24.5 |
| 55 | EI188/60*100 | 2600 | 190*166*165 | 158*140 | 4--6*8 | 30.5 |
| 56 | EI188/60*120 | 3500 | 190*186*165 | 158*160 | 4--6*8 | 36.5 |
| 57 | EI240/76*84 | 3000 | 241*165*208 | 180*115 | 4-- φ10 | 50 |
| 58 | EI240/76*92 | 3500 | 241*175*208 | 180*120 | 4-- φ10 | 55 |
| 59 | EI240/76*103 | 3860 | 241*185*208 | 180*140 | 4-- φ10 | 61 |
| 60 | EI240/76*118 | 4800 | 241*200*208 | 180*148 | 4-- φ10 | 70 |
| 61 | EI240/76*133 | 6000 | 241*215*208 | 180*160 | 4-- φ10 | 78 |
|
