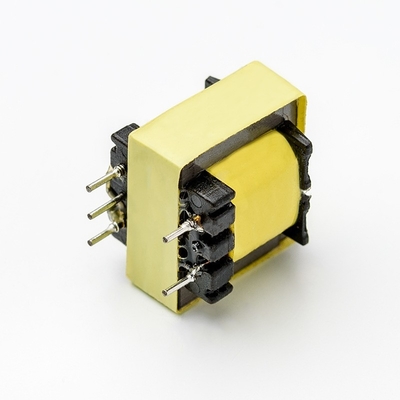

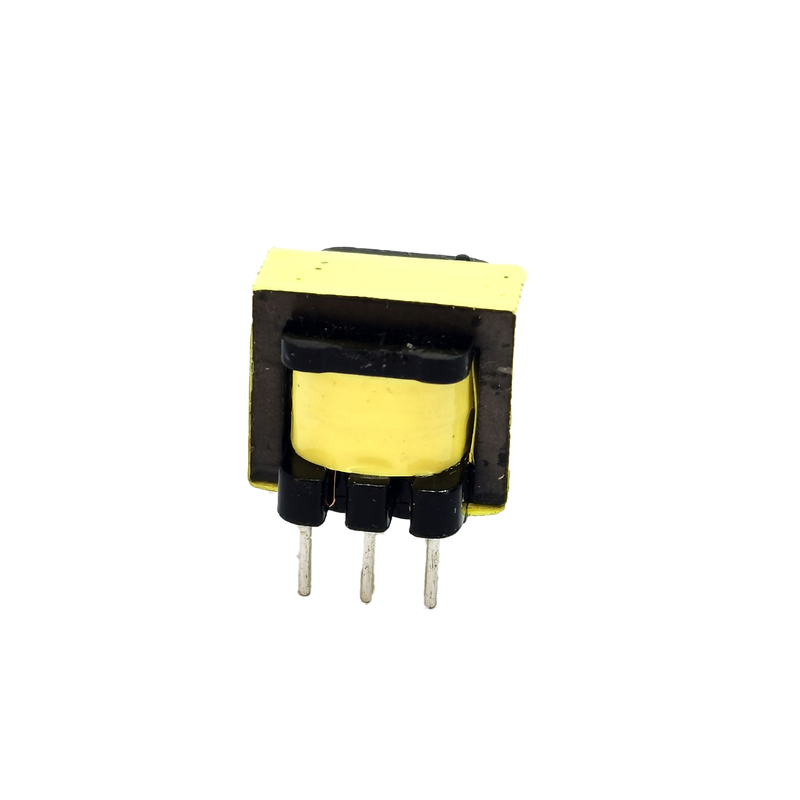

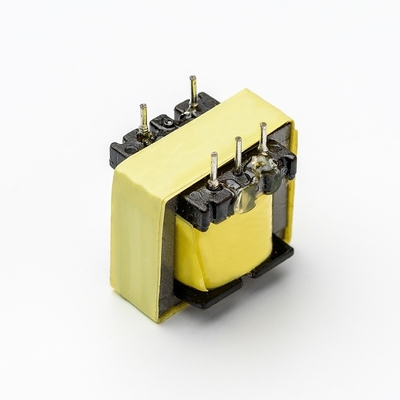

오디오 장비용 380V ~ 220V EI14 스텝 다운 트랜스포머 AC ~ DC 12V 24V 48V

1제품 설명

EI14 스텝 다운 트랜스포머는 전기 회로에서 전압 수준을 낮추기 위해 설계된 전문 전기 장치입니다.일반적으로 실리콘 스틸과 같은 고품질의 자기 물질로 만들어집니다., 효율적인 자기 경로를 제공하여 자기 손실을 최소화하고 신뢰할 수있는 성능을 보장합니다.EI14 코어의 컴팩트 크기는 이 트랜스포머를 공간이 필요한 애플리케이션에 적합하게 만듭니다., 다양한 전자 장치 및 시스템에 쉽게 통합 할 수 있습니다.

스테프 다운 트랜스포머로서, 그 주요 기능은 1차 와일링에서 더 높은 입력 전압을 2차 와일링에서 더 낮은 출력 전압으로 변환하는 것입니다.이것은 전자기 인덕션의 원리를 통해 달성됩니다., 원전 롤링의 전류에 의해 유도 된 핵심의 변화하는 자기장이 2차 롤링에서 대응 전압을 생성하는 경우.1차 및 2차 윙링 사이의 특정 윙 비율은 전압 감소의 정도를 결정.

EI14 스텝 다운 트랜스포머는 다양한 용도로 사용될 수 있습니다.그것은 장치의 내부 구성 요소에 적합한 수준으로 안전하게 네트워크 전압을 낮추는 데 도움이됩니다.그것은 또한 다양한 구성 요소에 대한 전압 수준을 조정하는 오디오 시스템에서 사용될 수 있으며, 민감한 오디오 장비의 적절한 작동과 보호를 보장합니다.일부 산업용 제어 시스템에서, 그것은 다양한 제어 회로에 적절한 전압 공급을 제공하는 데 결정적인 역할을합니다.

내구성을 염두에 두고 만들어진 이 트랜스포머는 온도 변동과 전기 변동을 포함한 정상적인 작동 조건에 견딜 수 있도록 만들어졌습니다.신뢰성 높은 성능은 전문 엔지니어와 전기 프로젝트에 안정적이고 효율적인 단계 다운 솔루션이 필요한 DIY 애호가 모두에게 신뢰할 수있는 선택이됩니다.전체적으로, EI14 스텝 다운 트랜스포머는 다양한 전기 응용 프로그램의 전압 변환 요구를 충족시키기 위해 컴팩트성, 효율성 및 신뢰성을 결합하는 귀중한 구성 요소입니다.

2- 실력

EI14 스텝 다운 트랜스포머의 제조 과정은 일반적으로 다음 단계를 포함한다.
1철자 핵 생산
재료 선택: 높은 투명성 실리콘 강철 장과 다른 자기 물질은 좋은 자기 전도성을 보장하고 히스테레시와 에드디 전류 손실을 줄이기 위해 선택됩니다.
펀칭: 실리콘 스틸 시트는 펀칭 기계 및 기타 장비를 사용하여 EI14 모양의 철 칩으로 펀칭되고 잘라집니다.펀칭 프로세스는 성능에 영향을 미칠 수있는 부러와 변형과 같은 문제를 피하기 위해 차원의 정확성과 가장자리 품질을 보장해야합니다..
스파킹: 펀치 된 철 칩은 특정 순서와 방식으로 스파킹되며, 일반적으로 점진 스파킹 방법을 사용하여 자기 회로를 매끄럽히고 자기 저항을 줄입니다.라미네이션 때, 철핵의 전반적인 성능을 보장하기 위해 라미네이션의 밀도와 수직성을 제어해야합니다.

2롤링 생산
와이어 지름 선택: 변환기의 전력, 전압 및 전류와 같은 매개 변수에 따라 적절한 에마일 와이어 지름을 선택하십시오. 일반적으로,1차 롤링은 상대적으로 얇은 와이어 지름2차 롤링은 출력 전류에 따라 적절한 와이어 지름을 선택하여 현재 운반 용량과 저항 요구 사항을 충족시킵니다.
와일링: 와일링 기계 를 사용 하여 에마일 로 만든 와이어 를 철 코어 의 골격 에 와일링 한다. 와일링 과정에서 방향, 회전 수,그리고 롤링의 밀착성. 설계 요구 사항에 따라 원 및 2차 롤링의 회전 수를 정확하게 제어하여 회전 비율이 전압 변환의 요구 사항을 충족하는지 확인합니다.롤링은 단단하고 깔끔해야 합니다, 느슨함과 교차와 같은 문제를 피하고 단회로와 열 절연의 부진을 방지합니다.
단열 처리: 롤링이 완료되면 롤링이 단열됩니다. 일반적으로,절연 페인트 몰입 또는 스프레이 방식은 굴곡의 절연 성능을 향상시키고 굴곡 사이의 누출과 굴곡과 철 코어 사이의 누출을 방지하기 위해 사용됩니다.단열 처리 후, 완전히 건조하고 좋은 단열 층을 형성하기 위해 단열 페인트를 건조하고 굳게해야합니다.

3집회
코어 삽입: EI 타입 코어의 E 모양 부분에 상처 와일링의 골격을 삽입합니다.다음 I형 핵을 삽입하고 E형 핵과 결합하여 완전한 핵 구조를 형성합니다.롤링과 코어 손상 방지하기 위해 삽입 과정에서 조심하십시오.
고정 및 포장: 접착제, 테이프, 또는 다른 고정 물질을 사용하여 철 코어와 롤링을 함께 고정하여 사용 중에 느슨하지 않도록하십시오.더 높은 수준의 보호를 필요로 하는 일부 트랜스포머에, 그들은 또한 에팍시 樹脂 및 다른 인캡슐링 재료를 사용하여 전체로 트랜스포머를 캡슐화하여 수분 저항성, 먼지 저항성을 향상시키는 인캡슐화 처리에도 시달릴 것입니다.그리고 지진 저항성.

4테스트 및 디버깅
외관 검사: 변압기 의 외관 의 깨끗 함, 명백 한 손상, 변형, 손상 된 에마일 된 전선 을 확인 한다.
전기 성능 테스트: 변환 비율, 무부하 전류, 무부하 손실, 부하 손실, 단열 저항과 같은 트랜스포머의 다양한 전기 성능 지표를 테스트합니다.전압 성능에 견딜 수 있습니다., 등을 통해 설계 요구 사항과 관련 표준을 충족시키는 것을 보장합니다.
디버깅: 테스트 결과를 바탕으로, 필요한 디버깅 및 변압기에 조정을 수행합니다. 와일링 회전 수, 철 코어 공기 격차 및 기타 방법을 조정하여,변압기의 성능은 최적의 작동 상태를 달성하기 위해 최적화 될 수 있습니다..
