| 브랜드 이름: | ED8 |
| 모델 번호: | H1102NL |
| MOQ: | 교섭할 수 있습니다 |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 1000 조각들 / 통 크기 :380mm*325mm*345mm |
| 지불 조건: | 전신환 페이팔 엑스트랜스퍼 |

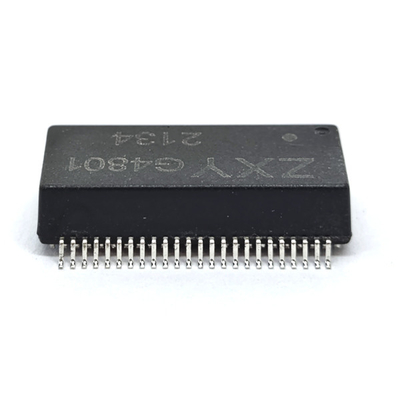

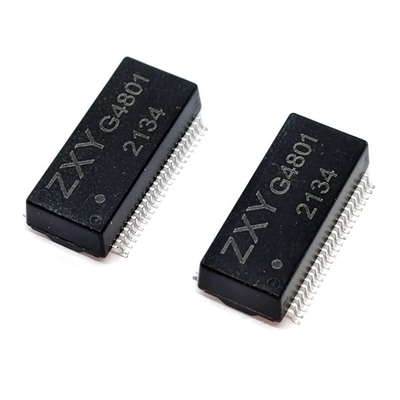

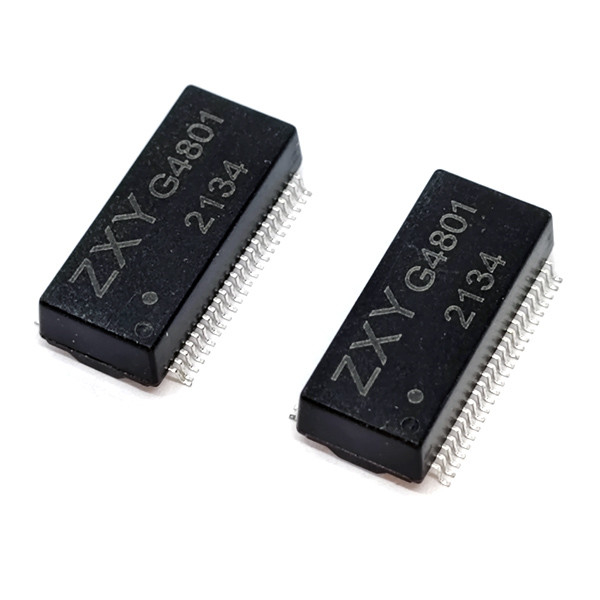

네트워크 LAN 트랜스포머 SMD 10/100/1000 Base-T 자석
제품 설명:
1이 제품은 주로 다음과 같이 사용됩니다.
고성능 디지털 스위치; SDH/ATM 전송 장비; ISDN, ADSL, VDSL, POE 전원 수신 장비 통합 서비스 디지털 장비; FILT 광섬유 루프 장비이더넷 스위치, 등등
2데이터 펌프는 소비자 수준의 PCI 네트워크 카드에서 사용할 수 있는 장치입니다. 데이터 펌프는 네트워크 트랜스포머 또는 네트워크 격리 트랜스포머로도 불립니다.
네트워크 카드에는 두 가지 주요 기능이 있습니다. 하나는 데이터를 전송하는 것입니다. PHY가 전송하는 미분 신호와 미분 모드를 결합합니다.
3코일은 신호를 강화하기 위해 결합되고 필터링되며 전자기장의 변환을 통해 연결 케이블의 다른 끝으로 서로 다른 수준으로 연결됩니다.
It is to isolate the different levels between different network devices connected by the network cable to prevent the transmission of different voltages through the network cable from damaging the device이 외에도
4또한, 데이터 펌프는 또한 장비에 대한 특정 번개 보호 역할을 할 수 있습니다.
전기 사양 @ 25°C
인덕턴스 OCL:350uH Min @ 100KHz 0.1V 8mA DC BIAS
누출 강도:0최대 50uH @ 100KHz 0.1V
융합 용량:최대 28pF @ 100KHz 0.1V
DC 저항:1.22 최대 (16-14,11-9)
회전 비율:1CT:1CT(TX)/1CT:1CT(RX) ± 3%
극성:1-16,6-11 단계 중
삽입 손실:00.5-100MHz -1.1dB 최대
수익 손실:
0.5-30MHz -18dB 미니
30.1-60MHz -18+20log ((f/30) dB 미니
600.1-80MHz -12dB 미니
크로스 토크:
0.5-40MHz -35dB 미니
40.1-100MHz -33+20*로그 (f/50) dB 미니
CMRR:00.5-100MHz -30dB 미니
격리 HI-POT:1500VAC 1mA 1S
작동 온도:0°C ~ 70°C
|
|
