| 브랜드 이름: | ZXY |
| 모델 번호: | ZXY-SMRH105 |
| MOQ: | 교섭할 수 있습니다 |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 1000pieces/판지 크기: 380mm*325mm*345mm |
| 지불 조건: | 전신환 페이팔 엑스트랜스퍼 |

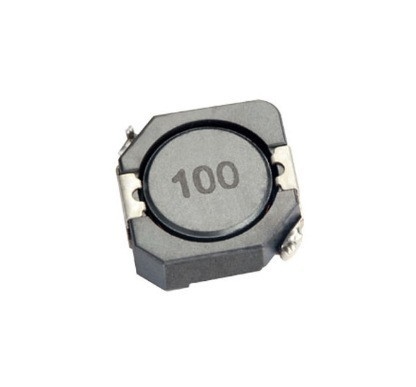

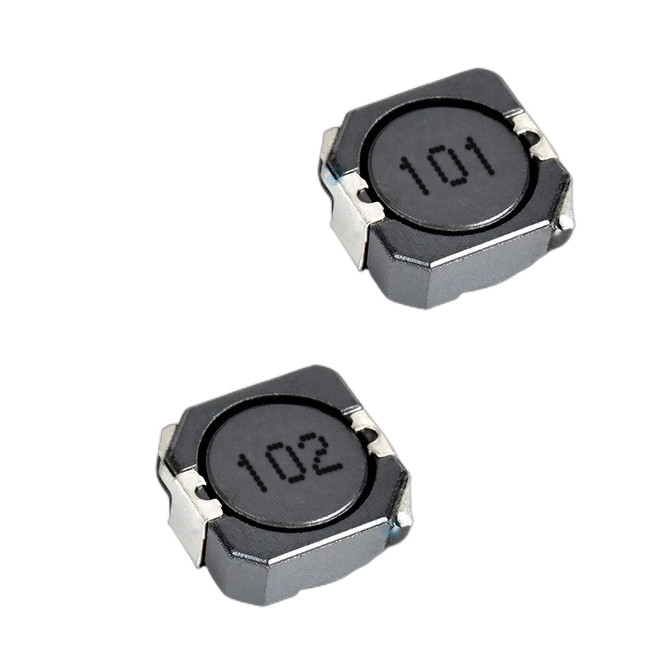

SMD 보호 전력 선도자 구조:
1. 자기 핵: 그것은 인덕터의 핵심 구성 요소이며 일반적으로 페리트와 같은 자기 물질로 만들어집니다. 페리트는 높은 자기 투과성을 가지고 있습니다.전자기장을 효과적으로 수집하고 안내할 수 있습니다., 인덕터의 전자기 성능을 향상시킵니다. 자기 핵의 모양과 크기는 인덕터의 사양과 응용 요구 사항에 따라 설계됩니다.일반적으로 블록 또는 고리 형태로그것은 롤링에 자기장 선에 경로를 제공, 인덕터 저장 및 에너지를 방출하는 데 도움이됩니다.
2윙링: 금속 와이어 (일반적으로 구리) 로 만들어져 전류를 전도하는 역할을 합니다. 회전 수, 와이어 지름, 회전 수, 회전수, 회전수, 회전수, 회전수, 회전수, 회전수, 회전수, 회전수, 회전수, 회전수, 회전수, 회전수, 회전수, 회전수, 회전수, 회전수와일링의 와일링 방식은 인덕터의 성능에 상당한 영향을 미칩니다.회전 횟수는 인덕턴스의 크기를 결정하고, 와이어 지름은 인덕턴스의 전류 운반 용량과 DC 저항에 영향을 미칩니다. 예를 들어,더 두꺼운 와이어 지름은 DC 저항을 줄일 수 있습니다., 전류가 통과 할 때 에너지 손실을 줄이고 인덕턴스의 효율성을 향상시킵니다. 와일링 방법에는 단일층 와일링, 다층 와일링 등이 있습니다.다른 롤링 방법은 유통 용량 및 누출 인덕턴스 매개 변수에 영향을 미칠 수 있습니다.
3보호층: 이것은 표면 장착 보호 된 전력 인덕터를 일반 인덕터에서 구별하는 중요한 구조입니다.보호층 은 보통 자기 또는 금속 물질 으로 만들어져 있으며, 윙링 및 자기 코어 를 둘러싸고 있다그 기능은 특정 범위 내에서 인덕터에 의해 생성 된 자기장을 제한하고, 주변 공간에 전자기 간섭 (EMI) 방사선을 줄이는 것입니다.그리고 또한 인덕터의 내부 자기장을 방해하는 외부 자기장을 방지, 따라서 인덕터의 전자기 호환성을 향상시킵니다.
4용조 패드: 인덕터의 바닥에 위치하고, 회로와 전기 연결을 달성하기 위해 인덕터를 인쇄 회로 보드 (PCB) 에 용조하는 데 사용됩니다.용접 패드의 설계는 PCB의 용접 과정 요구 사항을 준수해야합니다., 인덕터와 회로 보드 사이의 좋은 전기 전도성과 기계적 안정성을 보장합니다.
| 유형 | 크기 | 인덕턴스 | |||
| 단위 | A1 ((±0.3) | A2 (± 0.3) | B (MAX) | ||
| SMRH73 | mm | 7.3 | 7.3 | 3.8 | 10μH ~ 1000μH |
| 인치 | 0.2874 | 0.2874 | 0.1496 | ||
| SMRH74 | mm | 7.3 | 7.3 | 4.5 | 104μH-1000μH |
| 인치 | 0.2874 | 0.2874 | 0.1772 | ||
| SMRH124 | mm | 12 | 12 | 5 | 3.9 μ H~330 μ H |
| 인치 | 0.4724 | 0.4724 | 0.1969 | ||
| SMRH125 | mm | 12 | 12 | 6.2 | 1.3μH~1000μH |
| 인치 | 0.4724 | 0.4724 | 0.2441 | ||
| SMRH127 | mm | 12 | 12 | 8 | 1.2μH~1000μH |
| 인치 | 0.4724 | 0.4724 | 0.315 | ||
| SMRH103R | mm | 10 | 10 | 3.1 | 00.8μH~150μH |
| 인치 | 0.3937 | 0.3937 | 0.122 | ||
| SMRH104R | mm | 10 | 10+0.5/-0.3 | 4.2 | 1.5μH~330μH |
| 인치 | 0.3937 | 0.3937 | 0.1654 | ||
| SMRH105R | mm | 10 | 10+0.5/-0.3 | 5.1 | 1.5μH~330μH |
| 인치 | 0.3937 | 0.3937 | 0.2008 | ||
1회로 성능을 향상: 전원 공급을 전환하는 것과 같은 회로에서 에너지 저장 및 변환이 효율적으로 수행 될 수 있으며, 전력 변환 효율을 향상시킵니다.출력 전압을 줄이는 파동동시에, 그것의 좋은 전자기 호환성은 회로에서 소음 간섭을 줄일 수 있습니다.전체 회로의 성능과 신뢰성을 향상.
2생산을 자동화하기 쉽습니다: 표면 장착 포장 형태는 대규모 생산에 자동 표면 장착 기술 (SMT) 을 사용하는 것을 용이하게합니다.생산 효율을 높이고 생산 비용을 절감전통적인 플러그인 인덕터와 비교하면 표면 마운트 인덕터는 용접 과정에서 더 정확하고 빠르며 수동 작업으로 인한 오류와 불확실성을 줄입니다.
3가혹한 환경에 적응: 보호 층의 보호로 인해표면에 장착 된 보호 된 전력 인덕터는 외부 환경 요인의 영향을 어느 정도 견딜 수 있습니다 (습기와 같은)또한, 그것의 콤팩트 구조와 좋은 기계적 안정성은 진동 및 충격 환경에서도 안정적인 성능을 유지할 수 있습니다.다양한 복잡한 응용 시나리오에 적합하도록.
| 특징 | 설명 |
| 콤팩트 크기 | 표면 장착 장치 (SMD) 포장으로, 그것은 작은 볼륨을 가지고 있으며, 효과적으로 인쇄 회로 보드 (PCB) 공간을 절약합니다.이것은 전자 제품의 소형화 및 가벼운 디자인 요구 사항을 충족합니다., 제한된 공간에 더 많은 구성 요소를 통합하는 것을 촉진합니다. |
| 좋은 보호기능 | 보호층이 장착되어 있어 전자기 간섭 (EMI) 의 방사선과 수신을 크게 줄일 수 있습니다.자기 스스로 생성하는 자기장이 주변 민감한 회로에 간섭하는 것을 방지합니다.다른 한편으로는 인덕터의 성능에 외부 자기장의 영향을 저항하여 회로의 안정성과 신뢰성을 향상시킵니다. |
| 높은 전력 처리 능력 | 그것은 큰 전류를 견딜 수 있으며 전력 공급을 전환하는 것과 같은 전력 변환 회로에 적합합니다. 두꺼운 와이어 직경 윙과 낮은 DC 저항 디자인을 사용하여,전류 통과 과정에서 열 손실이 감소합니다., 높은 전력 조건에서 안정적인 작동을 보장합니다. |
| 높은 정밀 인덕턴스 값 | 핵심 재료, 윙턴 및 윙링 프로세스의 정밀한 제어로 고 정밀 인덕턴스 값을 달성 할 수 있습니다.이것은 인덕턴스 값에 대한 엄격한 요구 사항과 회로의 요구 사항을 충족, 회로 성능의 일관성과 안정성을 보장합니다. |
| 낮은 DC 저항 | 와일링은 낮은 DC 저항을 가지고 있으며, 이는 전류가 통과할 때 전력 손실을 줄일 수 있습니다. 열의 형태로 에너지가 소모되어 인덕터의 효율성을 향상시킵니다.특히 엄격한 전력 소비 요구 사항이있는 회로에 적합합니다.. |
|
