| 브랜드 이름: | ZXY |
| 모델 번호: | ZXY-C40W |
| MOQ: | 교섭할 수 있습니다 |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 100 조각들 / 통 크기 :380mm*325mm*345mm |
| 지불 조건: | 전신환 페이팔 엑스트랜스퍼 |

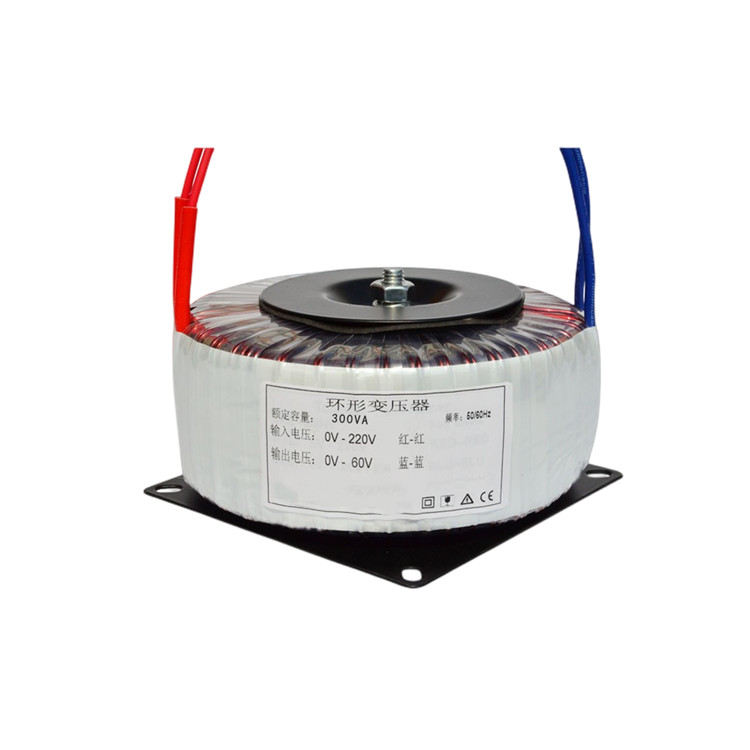

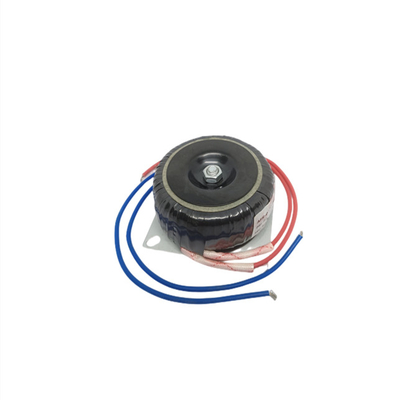

토로이드 트랜스포머는 전자 트랜스포머의 큰 유형이며 높은 기술적 요구 사항이있는 가전 및 기타 전자 장비에서 널리 사용되었습니다.그것의 주요 사용은 전력 트랜스포머와 격리 트랜스포머로타로이드 트랜스포머는 해외에서 완전한 시리즈를 가지고 있으며 컴퓨터, 의료 장비, 통신, 기기 및 조명 분야에서 널리 사용됩니다.중국의 토로이드 트랜스포머는 지난 10년 동안 아무것도 아닌 곳에서 성장했습니다., 지금까지 상당한 생산 규모를 형성했습니다. 중국의 국내 수요를 충족시키는 것 외에도 대량으로 수출됩니다.중국은 주로 가정용 가전용 오디오 장비 및 자동 제어 장비에서 사용됩니다., 그리고 쿼츠 램프 등등.
전류 및 전압 트랜스포머와 같이 고 정밀, 고 안정성 트랜스포머는 토로이드 트랜스포머 과정을 통해 만들어집니다.새로운 고성능 자기 물질, 예를 들어 영구연금 부드러운 자기 물질, amorphous 물질 또는 나노 크리스탈린 합금은 정확한 지능형 도구와 특수 테스트 방법을 통해 자기 코어로 사용될 수 있습니다.그것은 정확한 트랜스포머 매개 변수와 완전히 일관된 성능을 보장 할 수 있습니다.
1) 높은 전기 효율을 가진 철 코어는 공기 격차가 없으며, 스파킹 계수는 95% 이상 높을 수 있으며, 코어의 자기 투과성은 1.5 ~ 1 일 수 있습니다.8T (연장 코어는 1만개일 수 있습니다..2 ~ 1.4T), 전기 효율은 95% 이상 높을 수 있습니다, 무부하 전류는 래미네이트 유형의 10% 만입니다.
2) 작은 크기와 가벼운 무게 로이드 트랜스포머는 라미네이트 트랜스포머에 비해 무게를 절반으로 줄일 수 있습니다.타로이드 트랜스포머는 쉽게 길이의 비율을 변경할 수 있습니다, 너비와 높이의 핵심, 그리고 요구 사항을 충족하도록 설계 될 수 있습니다.
3) 자기 간섭 은 작다. 타로이드 트랜스포머 코어 에는 공기 틈 이 없으며, 윙링 은 타로이드 코어 에 균등 히 윙 되어 있다.이 구조는 작은 자기 흐름 누출과 작은 전자기 방사선으로 이어집니다고 민감성 전자 장비는 추가 보호 없이 사용할 수 있습니다. , 예를 들어 낮은 수준의 증폭기 및 의료 장비.
4) 덜 진동 및 소음, 철 핵은 공기 간극이 없습니다, 철 핵을 줄일 수 있습니다
형태 매개 변수:
| 완전 로딩 파워 | 제품 부피 | 장착판 | 구멍 거리 | 구멍 크기 | 무게 |
| 20W (MAX) | 70*25*35mm | 70*70mm | 60*60mm | 5*8mm | 0.53kg |
| 40W (MAX) | 90*41*45mm | 90*90mm | 80*80mm | 5*8mm | 10.0kg |
| 50W (MAX) | 95*41*45mm | 90*90mm | 80*80mm | 5*8mm | 1.1kg |
| 70W (MAX) | 100*40*45mm | 90*90mm | 80*80mm | 5*8mm | 10.3kg |
| 90W (MAX) | 103*40*43mm | 100*100mm | 90*90mm | 5*8mm | 1.47Kg |
| 120W (MAX) | 100*41*45mm | 90*90mm | 80*80mm | 5*8mm | 1.50kg |
| 150W (MAX) | 98*38*51mm | 90*90mm | 80*80mm | 5*8mm | 20.05kg |
| 200W (MAX) | 110*45*53mm | 100*100mm | 90*90mm | 5*8mm | 2.23kg |
| 240W (MAX) | 113*47*54mm | 120*120mm | 110*110mm | 5*8mm | 20.5kg |
| 300W (MAX) | 122*45*56mm | 120*120mm | 110*110mm | 5*8mm | 20.9kg |
| 400W (MAX) | 134*46*66mm | 120*120mm | 110*110mm | 5*8mm | 4.1kg |
| 500W (MAX) | 133*51*63mm | 140*140mm | 130*130mm | 5*8mm | 40.6kg |
| 1000W (MAX) | 165*52*79mm | 160*160mm | 150*150mm | 5*8mm | 80.2kg |
| 1200W (MAX) | 180*54*78mm | 180*180mm | 170*170mm | 5*8mm | 100.6kg |
| 1500W ((MAX) | 192*57*80mm | 180*180mm | 170*170mm | 5*8mm | 110.5kg |
전기적 특성:
| 완전 로딩 파워 | 입력 전압 | 빈도 | 부하 전압이 없습니다 | 전체 충전 전류 | 부하철도 없어 | 하이 포트 테스트 | 단열 저항 |
| 20W (MAX) | AC220V±10% | 50Hz/60Hz | AC12.0V±2% | 1.66A (MAX) | <0.9W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 40W (MAX) | AC220V±10% | 50Hz/60Hz | AC12.5V±2% | 3.3A (MAX) | <2.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 50W (MAX) | AC230V±10% | 50Hz/60Hz | AC5-0-5V±2% | 5.0A (MAX) | <2.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 70W (MAX) | AC230V±10% | 50Hz/60Hz | AC14.5V±2% | 5.0A (MAX) | <3.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 90W (MAX) | AC220V±10% | 50Hz/60Hz | AC28+9+16V±2% | 2.1+1.7+1A ((MAX) | <3.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 120W (MAX) | AC220V±10% | 50Hz/60Hz | AC0-20-80-100V+1V±2% | 6A (MAX) | <3.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 150W (MAX) | AC220V±10% | 50Hz/60Hz | AC22V±2% | 6.8A (MAX) | <3.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 200W (MAX) | AC220V±10% | 50Hz/60Hz | AC12V*2±2% | 8.4A (MAX) | <4.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 240W (MAX) | AC220V±10% | 50Hz/60Hz | AC24±2% | 10A (MAX) | <4.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 300W (MAX) | AC220V±10% | 50Hz/60Hz | AC24.5±2% | 12.5A (MAX) | <5.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 400W (MAX) | AC220V±10% | 50Hz/60Hz | AC70.5±2% | 5.7A (MAX) | <6.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 500W (MAX) | AC220V±10% | 50Hz/60Hz | AC36±2% | 13.9A (MAX) | <4.5W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 1000W (MAX) | AC240V±10% | 50Hz/60Hz | AC36.5±2% | 27.5A (MAX) | <10W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 1200W (MAX) | AC220V±10% | 50Hz/60Hz | AC45+36V±2% | 13.3+16.6A (MAX) | <12W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 1500W ((MAX) | AC415V±10% | 50Hz/60Hz | AC48V±2% | 31.2A (MAX) | <20W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
|
