| 브랜드 이름: | ED8 |
| 모델 번호: | ZXY-C40W |
| MOQ: | 교섭할 수 있습니다 |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 100 조각들 / 통 크기 :380mm*325mm*345mm |
| 지불 조건: | 전신환 페이팔 엑스트랜스퍼 |

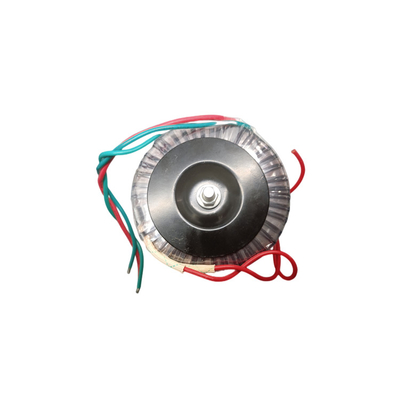

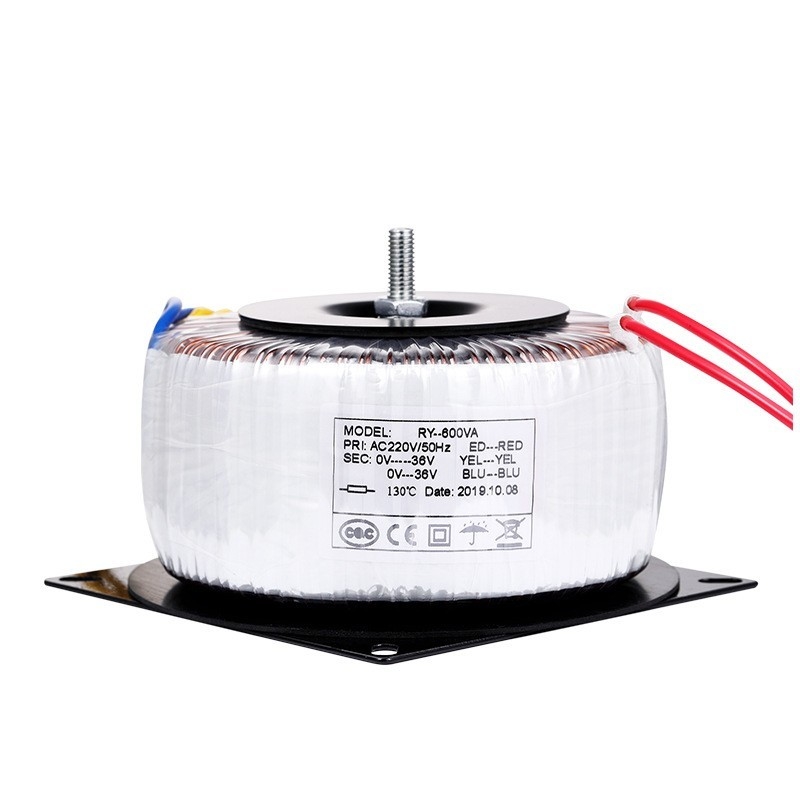

오디오 증폭기용 토로이드 트랜스포머 50/60hz 220v 240v 12v 24v 5a 120w
제품 성능:
타로이드 트랜스포머의 철 코어는 연속적인 연속적인 방향성 실리콘 스틸 스트립으로 이루어져 있습니다. 고열 후, 매우 일관성 있는 자기 흐름 가이딩이 형성됩니다.타로이드 트랜스포머가 95%의 높은 전기 효율을 달성 할 수 있기 때문에 통과 밀도는 더 높습니다..
토로이드 트랜스포머의 작동 원리는 기본적으로 트랜스포머와 동일합니다.
타로이드 트랜스포머의 철 코어는 고품질의 냉불 실리콘 스틸 플라크 (플라크 두께는 일반적으로 0.35mm 미만) 로 만들어져 있으며,이것은 철핵의 성능을 전통적인 래미네이트 철핵보다 더 좋게 만듭니다..
토로이드 트랜스포머의 코일은 원자핵에 균등하게 윙, 코일에서 생성되는 자기장 선의 방향은 거의 완전히 원자핵의 자기 회로와 일치.라미네이트 유형과 비교하면 흥분 에너지와 핵 손실이 25% 감소합니다.
토로이드 트랜스포머의 원리는 트랜스포머와 동일하며, 둘 다 전자기 및 마그네토 전기 변환의 기본 원리에 기반합니다.
적용:
다른 분야에서의 적용
타로이드 트랜스포머는 태양광 및 풍력 발전 시스템과 같은 다양한 크기의 전력 인버터에도 사용될 수 있습니다.낮은 손실 철 코어와 함께 이 고효율 토로이드 트랜스포머는 크게 인버터 전원 공급의 전반적인 효율을 향상시킬 수 있습니다.
토로이드 트랜스포머의 장점:
1높은 전기 효율성
코어는 공기 격차가 없으며, 쌓기 계수는 95% 이상 높을 수 있으며, 코어의 자기 투과성은 1.5 ~ 1.8T (라미네이트 코어는 1.2 ~ 1.4T 만 될 수 있습니다.)전기 효율이 95% 이상, 그리고 무부하 전류는 래미네이트 유형 만입니다.
2작은 크기와 가벼운 무게
타로이드 트랜스포머의 무게는 라미네이트 트랜스포머에 비해 절반으로 줄일 수 있습니다.타로이드 트랜스포머는 쉽게 길이의 비율을 변경할 수 있습니다, 철핵의 너비와 높이, 그리고 요구되는 외부 차원을 충족하도록 설계될 수 있다.
3자석 간섭이 적습니다.
타로이드 트랜스포머의 핵에는 공기 격차가 없으며, 윙링은 타로이드 핵에 균등하게 윙된다. 이 구조는 낮은 자기 흐름 누출과 낮은 전자기 방사선으로 이어진다.그것은 추가 보호 없이 고 민감성 전자 장비에서 사용할 수 있습니다., 예를 들어 낮은 레벨 증폭기 및 의료 장비의 응용 프로그램;
4진동과 소음도 적습니다.
철핵에는 공기가 없어 철핵을 줄일 수 있습니다.
형태 매개 변수:
| 완전 로딩 파워 | 제품 부피 | 장착판 | 구멍 거리 | 구멍 크기 | 무게 |
| 20W (MAX) | 70*25*35mm | 70*70mm | 60*60mm | 5*8mm | 0.53kg |
| 40W (MAX) | 90*41*45mm | 90*90mm | 80*80mm | 5*8mm | 10.0kg |
| 50W (MAX) | 95*41*45mm | 90*90mm | 80*80mm | 5*8mm | 1.1kg |
| 70W (MAX) | 100*40*45mm | 90*90mm | 80*80mm | 5*8mm | 10.3kg |
| 90W (MAX) | 103*40*43mm | 100*100mm | 90*90mm | 5*8mm | 1.47Kg |
| 120W (MAX) | 100*41*45mm | 90*90mm | 80*80mm | 5*8mm | 1.50kg |
| 150W (MAX) | 98*38*51mm | 90*90mm | 80*80mm | 5*8mm | 20.05kg |
| 200W (MAX) | 110*45*53mm | 100*100mm | 90*90mm | 5*8mm | 2.23kg |
| 240W (MAX) | 113*47*54mm | 120*120mm | 110*110mm | 5*8mm | 20.5kg |
| 300W (MAX) | 122*45*56mm | 120*120mm | 110*110mm | 5*8mm | 20.9kg |
| 400W (MAX) | 134*46*66mm | 120*120mm | 110*110mm | 5*8mm | 4.1kg |
| 500W (MAX) | 133*51*63mm | 140*140mm | 130*130mm | 5*8mm | 40.6kg |
| 1000W (MAX) | 165*52*79mm | 160*160mm | 150*150mm | 5*8mm | 80.2kg |
| 1200W (MAX) | 180*54*78mm | 180*180mm | 170*170mm | 5*8mm | 100.6kg |
| 1500W ((MAX) | 192*57*80mm | 180*180mm | 170*170mm | 5*8mm | 110.5kg |
전기적 특성:
| 완전 로딩 파워 | 입력 전압 | 빈도 | 부하 전압이 없습니다 | 전체 충전 전류 | 부하철도 없어 | 하이 포트 테스트 | 단열 저항 |
| 20W (MAX) | AC220V±10% | 50Hz/60Hz | AC12.0V±2% | 1.66A (MAX) | <0.9W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 40W (MAX) | AC220V±10% | 50Hz/60Hz | AC12.5V±2% | 3.3A (MAX) | <2.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 50W (MAX) | AC230V±10% | 50Hz/60Hz | AC5-0-5V±2% | 5.0A (MAX) | <2.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 70W (MAX) | AC230V±10% | 50Hz/60Hz | AC14.5V±2% | 5.0A (MAX) | <3.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 90W (MAX) | AC220V±10% | 50Hz/60Hz | AC28+9+16V±2% | 2.1+1.7+1A ((MAX) | <3.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 120W (MAX) | AC220V±10% | 50Hz/60Hz | AC0-20-80-100V+1V±2% | 6A (MAX) | <3.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 150W (MAX) | AC220V±10% | 50Hz/60Hz | AC22V±2% | 6.8A (MAX) | <3.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 200W (MAX) | AC220V±10% | 50Hz/60Hz | AC12V*2±2% | 8.4A (MAX) | <4.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 240W (MAX) | AC220V±10% | 50Hz/60Hz | AC24±2% | 10A (MAX) | <4.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 300W (MAX) | AC220V±10% | 50Hz/60Hz | AC24.5±2% | 12.5A (MAX) | <5.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 400W (MAX) | AC220V±10% | 50Hz/60Hz | AC70.5±2% | 5.7A (MAX) | <6.0W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 500W (MAX) | AC220V±10% | 50Hz/60Hz | AC36±2% | 13.9A (MAX) | <4.5W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 1000W (MAX) | AC240V±10% | 50Hz/60Hz | AC36.5±2% | 27.5A (MAX) | <10W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 1200W (MAX) | AC220V±10% | 50Hz/60Hz | AC45+36V±2% | 13.3+16.6A (MAX) | <12W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
| 1500W ((MAX) | AC415V±10% | 50Hz/60Hz | AC48V±2% | 31.2A (MAX) | <20W | Pri-Sec:DC2500V | Pri-Sec:≥500MΩ |
|
