| 브랜드 이름: | ZXY |
| 모델 번호: | ZXY-C40W |
| MOQ: | 교섭할 수 있습니다 |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 100 조각들 / 통 크기 :380mm*325mm*345mm |
| 지불 조건: | 전신환 페이팔 엑스트랜스퍼 |

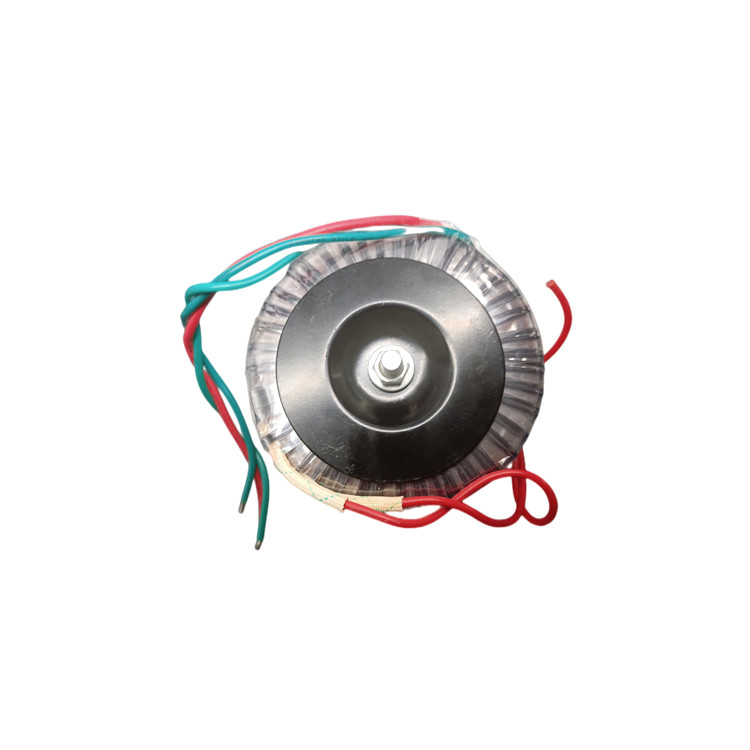

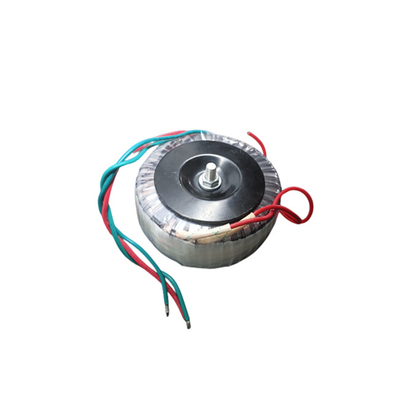

오디오 토로이드 트랜스포머는 전자 트랜스포머의 큰 유형이며 높은 기술적 요구 사항이있는 가전 및 기타 전자 장비에서 널리 사용되었습니다.그것의 주요 사용은 전력 트랜스포머와 격리 트랜스포머로타로이드 트랜스포머는 해외에서 완전한 시리즈를 가지고 있으며 컴퓨터, 의료 장비, 통신, 기기 및 조명 분야에서 널리 사용됩니다.중국의 토로이드 트랜스포머는 지난 10년 동안 아무것도 아닌 곳에서 성장했습니다., 지금까지 상당한 생산 규모를 형성했습니다. 중국의 국내 수요를 충족시키는 것 외에도 대량으로 수출됩니다.중국은 주로 가정용 가전용 오디오 장비 및 자동 제어 장비에서 사용됩니다., 그리고 쿼츠 램프 등등.
1표준 전력 변압기 제품:
시리즈의 용량은 8 ~ 1500VA이며, 낮은 전압 조절율과 함께, 전체 부하에서 온도 상승은 40 °C에 불과하며, 단기 과부하 작동을 허용합니다.높은 요구사항을 가진 애플리케이션에 적합합니다.1차 및 2차 롤링은 B급 (130°C) 폴리에스테르 필름으로 단열됩니다.그리고 적어도 3층의 절연 테이프가 1분 동안 AC 4000V의 전압 테스트를 견딜 수 있어야 합니다..
2경제적인 전력 트랜스포머 제품
시리즈의 용량은 50~1500VA입니다. 성능을 보장하는 기초에서, 우리는 비용을 줄이기 위해 노력합니다. 과부하없이 연속 작동에 적합합니다.작동 온도 상승 60°C, 단열 재료 등급은 A (105 ° C) 이다. 출력이 가득하면 출력 전압 오류는 3% 미만입니다.
3격리 트랜스포머 제품
시리즈 용량 50 ~ 1000VA, 산업 및 의료 장비에 대한 두 시리즈로 나눌 수 있습니다. 격리 트랜스포머는 단열 성능에 중점을두고 있습니다.1차 및 2차는 적어도 4층의 B급 방열 폴리에스터 필름으로 포장됩니다., 그리고 고장 전압은 4000V 이상입니다. 모든 주요 전선은 이중 단열 전선이어야합니다. 변압기의 최대 온도 상승은 45 °C 이하입니다.
4의료용 격리 변압기
위 요건을 충족하는 것 외에도 의료용 격리 트랜스포머는 UL544 표준을 충족해야 합니다.1차 및 2차 롤링에는 열 보호 장치가 있어야 합니다., 와일링과 토지 구리 방패 사이의 거리는 13mm를 초과해야합니다.
1오디오 장비
이 공장의 토로이드 트랜스포머 제품들 중에는, 먼저 오디오 장비에서 잘 알려진 제품들이 있습니다.3급의 고전력 하이파이 증폭기 및 중량 및 소전력 오디오 장비의 전력 변환기로 사용할 수 있는 고성능 제품고품질의 토로이드 트랜스포머는 6VA에서 1000VA까지의 전력 범위에서 사용할 수 있습니다.
2전기 제어
전류 및 전압 트랜스포머와 같이 고 정밀, 고 안정성 트랜스포머는 토로이드 트랜스포머 과정을 통해 만들어집니다.새로운 고성능 자기 물질, 예를 들어 영구연금 부드러운 자기 물질, amorphous 물질 또는 나노 크리스탈린 합금은 정확한 지능형 도구와 특수 테스트 방법을 통해 자기 코어로 사용될 수 있습니다.그것은 정확한 트랜스포머 매개 변수와 완전히 일관된 성능을 보장 할 수 있습니다.
3의료 장비
의료 장비에 특별히 설계 및 제조 된 타로이드 트랜스포머. 높은 효율성, 높은 신뢰성 및 높은 안전 요구 사항 외에도.그것은 또한 특히 전기 강도를 강화하고 습기 방지 열 성능을 향상또한 안정성 확보를 위해 트랜스포머 내부에 열 퓨즈가 추가되어야 합니다.
4다른 분야에 적용
타로이드 트랜스포머는 태양광 및 풍력 발전 시스템과 같은 다양한 크기의 전력 인버터에도 사용될 수 있습니다.낮은 손실 철 코어와 함께 이 고효율 토로이드 트랜스포머는 크게 인버터 전원 공급의 전반적인 효율을 향상시킬 수 있습니다.
1높은 전기 효율성
코어는 공기 격차가 없으며, 쌓기 계수는 95% 이상 높을 수 있으며, 코어의 자기 투과성은 1.5 ~ 1.8T (라미네이트 코어는 1.2 ~ 1.4T 만 될 수 있습니다.)전기 효율이 95% 이상, 그리고 무부하 전류는 래미네이트 유형 만입니다.
2작은 크기와 가벼운 무게
타로이드 트랜스포머의 무게는 라미네이트 트랜스포머에 비해 절반으로 줄일 수 있습니다.타로이드 트랜스포머는 쉽게 길이의 비율을 변경할 수 있습니다, 철핵의 너비와 높이, 그리고 요구되는 외부 차원을 충족하도록 설계될 수 있다.
3자석 간섭이 적습니다.
타로이드 트랜스포머의 핵에는 공기 격차가 없으며, 윙링은 타로이드 핵에 균등하게 윙된다. 이 구조는 낮은 자기 흐름 누출과 낮은 전자기 방사선으로 이어진다.그것은 추가 보호 없이 고 민감성 전자 장비에서 사용할 수 있습니다., 예를 들어 낮은 레벨 증폭기 및 의료 장비의 응용 프로그램;
4진동과 소음도 적습니다.
철핵에는 공기가 없어 철핵을 줄일 수 있습니다.
형태 매개 변수:
| 완전 로딩 파워 | 제품 부피 | 장착판 | 구멍 거리 | 구멍 크기 | 무게 |
| 20W (MAX) | 70*25*35mm | 70*70mm | 60*60mm | 5*8mm | 0.53kg |
| 40W (MAX) | 90*41*45mm | 90*90mm | 80*80mm | 5*8mm | 10.0kg |
| 50W (MAX) | 95*41*45mm | 90*90mm | 80*80mm | 5*8mm | 1.1kg |
| 70W (MAX) | 100*40*45mm | 90*90mm | 80*80mm | 5*8mm | 10.3kg |
| 90W (MAX) | 103*40*43mm | 100*100mm | 90*90mm | 5*8mm | 1.47Kg |
| 120W (MAX) | 100*41*45mm | 90*90mm | 80*80mm | 5*8mm | 1.50kg |
| 150W (MAX) | 98*38*51mm | 90*90mm | 80*80mm | 5*8mm | 20.05kg |
| 200W (MAX) | 110*45*53mm | 100*100mm | 90*90mm | 5*8mm | 2.23kg |
| 240W (MAX) | 113*47*54mm | 120*120mm | 110*110mm | 5*8mm | 20.5kg |
| 300W (MAX) | 122*45*56mm | 120*120mm | 110*110mm | 5*8mm | 20.9kg |
| 400W (MAX) | 134*46*66mm | 120*120mm | 110*110mm | 5*8mm | 4.1kg |
| 500W (MAX) | 133*51*63mm | 140*140mm | 130*130mm | 5*8mm | 40.6kg |
| 1000W (MAX) | 165*52*79mm | 160*160mm | 150*150mm | 5*8mm | 80.2kg |
| 1200W (MAX) | 180*54*78mm | 180*180mm | 170*170mm | 5*8mm | 100.6kg |
| 1500W ((MAX) | 192*57*80mm | 180*180mm | 170*170mm | 5*8mm | 110.5kg |
|
