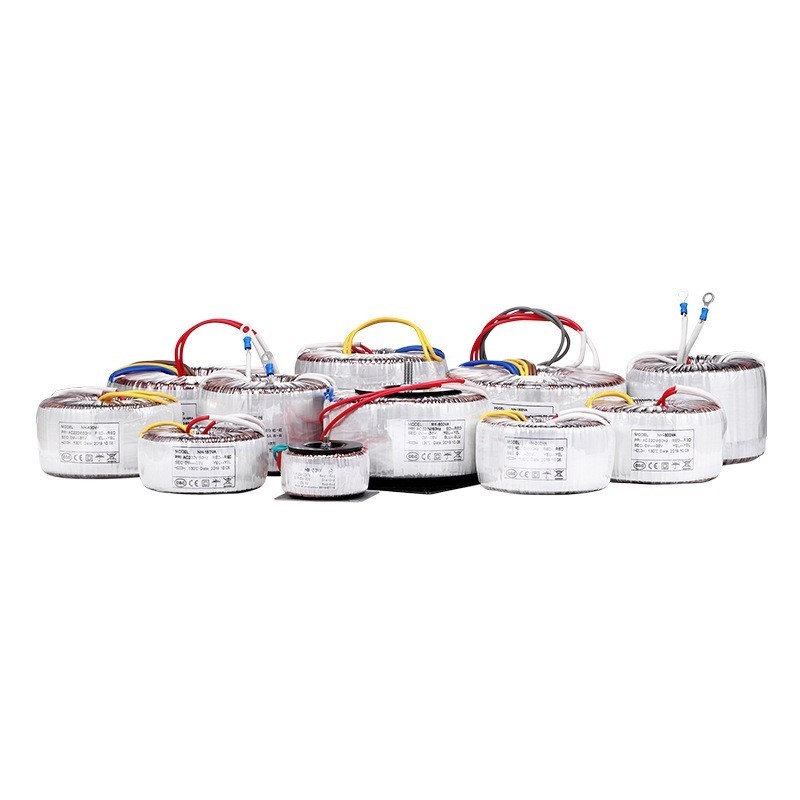

240v AC에서 48v 트랜스포머 트랜스포머 10 증폭기 24 0 24

제품 성능:

타로이드 트랜스포머의 핵심은 고품질 냉 laminated 실리콘 강철 장판으로 만든 트랜스포머입니다. 타로이드 트랜스포머의 코일은 철 코어에 균일하게 윙,그리고 코일에서 생성되는 자기장 선의 방향은 철핵의 자기 회로와 거의 완전히 일치합니다.라미네이트 유형과 비교하면 흥분 에너지와 철핵 손실이 25% 감소합니다.

내부 구성

타로이드 트랜스포머의 철 코어는 고품질의 냉불 실리콘 스틸 플라크 (플라크 두께는 일반적으로 0.35mm 이하) 로 만들어지며,이는 전통적인 라미네이트 코어보다 더 나은 핵심 성능을 제공합니다.도로이드 트랜스포머의 코일은 철 코어에 균등하게 윙되어 있습니다.그리고 코일에서 생성되는 자기장 선의 방향은 철핵의 자기 회로와 거의 완전히 일치합니다.라미네이트 유형에 비해 흥분 에너지와 철 코어 손실은 25% 감소합니다.타로이드 코어는 연속 자기 회로, 그리고 laminated 철 코어 트랜스포머는 EI 잎 사이에 공기 간격이 있습니다. 따라서, 큰 공기 간격이 있습니다타로이드 코어는 공기가 없습니다, 그리고 전기 소음은 EI형과 C형 철핵 트랜스포머보다 훨씬 작습니다.진공 浸透 기술 사용은 롤링 및 가공 중에 변형없이 철 핵을 단단한 전체로 만들 수 있습니다.타로이드 철핵이 매우 강하기 때문에 진동과 음향 소음이 감소합니다.

타로이드 트랜스포머에 대한 고정 방법은 여러 가지가 있으며, 가장 일반적으로 사용되는 방법은 타로이드 트랜스포머의 중앙 구멍을 사용하여 고정하는 것입니다.스크루와 같은 고정 장치가 동시에 변압기의 상위 압력판과 하위 압력판을 땅하지 않아야 한다는 점에 유의해야합니다, 단축 회로 고리가 생기지 않도록.

특징:

1고효율의 철핵은 공기 간격이 없으며, 스파킹 인수는 95%까지 높을 수 있습니다.

2. 낮은 진동 소음. 철 코어는 공기가 틈이 없습니다, 철 코어의 유도 진동의 소음을 줄일 수 있습니다. 윙링은 균일하고 단단하게 반지 모양 철 코어를 감싸고,이는 자기 경련으로 인해 발생하는 "?? " 소리를 효과적으로 감소시킵니다..

3낮은 작동 온도 철 손실이 1.1W / kg에 도달 할 수 있기 때문에 철 손실은 매우 작고 철 핵의 온도 상승이 낮습니다.그리고 롤링은 낮은 온도와 함께 철 코어에 좋은 열 분비를 가지고 있습니다., 그래서 변압기의 온도 상승은 낮습니다.

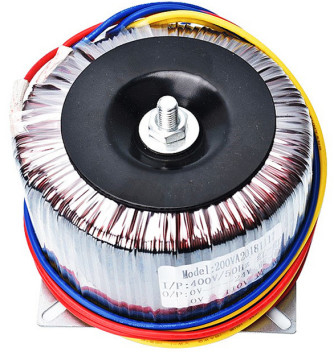

4. 설치 가 쉬우다 타로이드 트랜스포머는 중앙에 단 하나의 장착 스크루가 있으며, 전자 장비에서 빠르게 설치 및 해체하기가 특히 쉽습니다.

분류:

1표준 전력 변압기 제품:

시리즈의 용량은 8 ~ 1500VA이며, 작은 전압 조절률과 함께, 전체 부하에서 온도 상승은 40 °C에 불과하며, 단기 과부하 작동을 허용합니다.높은 요구사항을 가진 애플리케이션에 적합합니다.원전 및 중등 롤링은 B급 (130°C) 폴리에스터 필름으로 단열됩니다.그리고 적어도 3층의 절연 테이프가 1분 동안 AC 4000V의 전압 테스트를 견딜 수 있어야 합니다..

2경제적인 전력 트랜스포머 제품

시리즈의 용량은 50~1500VA입니다. 성능을 보장하는 기초에서, 우리는 비용을 줄이기 위해 노력합니다. 과부하없이 연속 작동에 적합합니다.작동 온도 상승 60°C, 단열 재료 등급은 A (105 °C) 이다. 출력이 완전하면 출력 전압 오류는 3% 미만입니다.

3격리 트랜스포머 제품

시리즈 용량 50 ~ 1000VA, 산업 및 의료 장비에 대한 두 시리즈로 나눌 수 있습니다. 격리 트랜스포머는 단열 성능에 중점을두고 있습니다.1차 및 2차는 적어도 4층의 B급 절연 폴리에스터 필름으로 포장됩니다., 그리고 고장 전압은 4000V 이상입니다. 모든 주요 전선은 이중 단열 전선이어야합니다. 변압기의 최대 온도 상승은 45 ° C 이하입니다.

4의료용 격리 변압기

위 요건을 충족하는 것 외에도 의료용 격리 트랜스포머는 UL544 표준, 즉1차 및 2차 롤링에는 열 보호 장치가 있어야 합니다., 와일링과 토지 구리 방패 사이의 거리는 13mm를 초과해야합니다.

적용:

1오디오 장비

이 공장의 토로이드 트랜스포머 제품들 중에는, 먼저 오디오 장비에서 잘 알려진 제품들이 있습니다.3급의 고전력 하이파이 증폭기 및 중량 및 소전력 오디오 장비의 전력 변환기로 사용할 수 있는 고성능 제품고품질의 토로이드 트랜스포머는 6VA에서 1000VA까지의 전력 범위에서 사용할 수 있습니다.

2전기 제어

전류 및 전압 트랜스포머와 같이 고 정밀, 고 안정성 트랜스포머는 토로이드 트랜스포머 프로세스로 만들어집니다.새로운 고성능 자기 물질, 예를 들어 영구연금 부드러운 자기 물질, amorphous 물질 또는 나노 크리스탈린 합금은 정확한 지능형 도구와 특수 테스트 방법을 사용하여 자기 코어로 사용될 수 있습니다.그것은 정확한 트랜스포머 매개 변수와 완전히 일관된 성능을 보장 할 수 있습니다.

3의료 장비

의료 장비에 특별히 설계 및 제조 된 토로이드 트랜스포머. 높은 효율, 높은 신뢰성 및 높은 안전 요구 사항 외에도.그것은 또한 특히 전기 강도를 강화하고 습기 방지 열 성능을 향상또한 안정성 확보를 위해 트랜스포머 내부에 열 퓨즈가 추가되어야 합니다.

4다른 분야에 적용

타로이드 트랜스포머는 태양광 및 풍력 발전 시스템과 같은 다양한 크기의 전력 인버터에도 사용될 수 있습니다.낮은 손실 철 코어와 함께 이 고효율 토로이드 트랜스포머는 크게 인버터 전원 공급의 전반적인 효율을 향상시킬 수 있습니다.

토로이드 트랜스포머의 장점:

1높은 전기 효율성

코어는 공기 격차가 없으며, 쌓기 계수는 95% 이상 높을 수 있으며, 코어의 자기 투과성은 1.5 ~ 1.8T (라미네이트 코어는 1.2 ~ 1.4T 만 될 수 있습니다.)전기 효율이 95% 이상, 그리고 무부하 전류는 래미네이트 유형 만입니다.

2작은 크기와 가벼운 무게

타로이드 트랜스포머의 무게는 라미네이트 트랜스포머에 비해 절반으로 줄일 수 있습니다.타로이드 트랜스포머는 쉽게 길이의 비율을 변경할 수 있습니다, 철핵의 너비와 높이, 그리고 요구되는 외부 차원을 충족하도록 설계될 수 있다.

3자석 간섭이 적습니다.

타로이드 트랜스포머의 핵에는 공기 격차가 없으며, 윙링은 타로이드 핵에 균등하게 윙된다. 이 구조는 낮은 자기 흐름 누출과 낮은 전자기 방사선으로 이어진다.그것은 추가 보호 없이 고 민감성 전자 장비에서 사용할 수 있습니다., 예를 들어 낮은 레벨 증폭기 및 의료 장비의 응용 프로그램;

4진동과 소음도 적습니다.

철핵에는 공기가 없어 철핵을 줄일 수 있습니다.

형태 매개 변수:

전기적 특성:
