| 브랜드 이름: | ZXY |
| 모델 번호: | ZXY-2207 |
| MOQ: | 협상 가능 |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 1000pieces/판지 크기: 380mm*325mm*345mm |
| 지불 조건: | T/T 페이팔 x전환 |

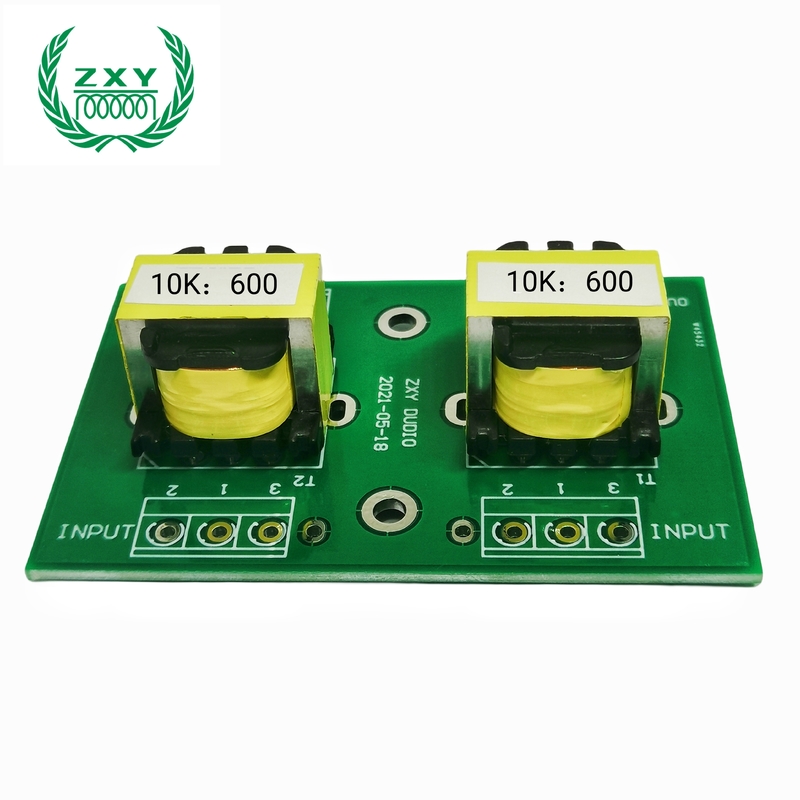

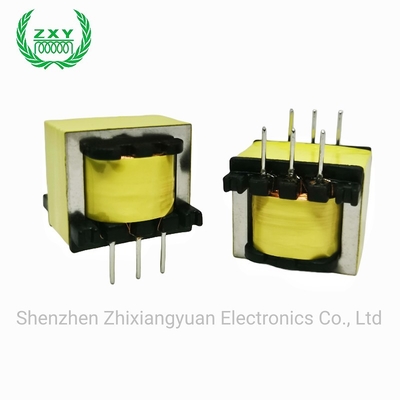

PCB Mount 2207 Permalloy 오디오 트랜스포머는 오디오 애플리케이션을 위해 설계된 전문 부품입니다.영구 합금 핵으로, 그것은 높은 자기 투명성 및 낮은 자기 히스테레시와 같은 우수한 자기 특성을 제공합니다.이렇게 하면 소음 신호를 최소한의 왜곡 없이 효율적으로 전송하여 고품질의 음향 재생을 보장할 수 있습니다.PCB 마운트 디자인은 인쇄 회로 보드에 쉽게 통합 할 수 있습니다. 이는 증폭기, 믹서,음향 처리 장치.그것은 효과적으로 회로를 격리하고, 장애와 일치하고, 오디오 신호를 균형 또는 불균형시킬 수 있으며, 오디오 성능을 최적화하고 전체 오디오 경험을 향상시키는 데 중요한 역할을합니다.
|
아니 |
테스트 항목 |
테스트 터미널 |
제한 |
시험 조건 |
테스트 도구 |
|
1 |
인덕턴스 |
1~3 |
100 H MIN |
100HZ 03V 평행 |
CD1063 |
|
4 ~ 6 |
6.0H MIN |
100Hz 0.3V 평행 |
CD1063 |
||
|
2 |
DCR |
4 ~ 6 |
558 OHM+15% |
25C |
CD1063 |
|
3 |
반압력 |
1~3 |
40 OHM土15% |
25C |
CD1063 |
|
4 |
회전용품 |
1-3,4-6 |
600 OHM |
1-2,1KHZ, 10K,OHM 로드 |
CH3250 |
|
5 |
PRI-SEC |
1-3,4-6 |
41 + 2% |
10KHZ 1V |
CH3250 |
| 측면 | PCB Mount 2207 Permalloy 오디오 트랜스포머의 특징 |
| 구조 | -PCB - 마운트 디자인: 인쇄 회로 보드 장착을 위해 특별히 설계되었습니다. 그것의 콤팩트 크기와 정확하게 구성 된 핀 레이아웃은 PCB에 쉽게 통합하여 상당한 보드 공간을 절약 할 수 있습니다.이 디자인은 현대에 매우 적합합니다, 소형 오디오 장치, 더 간소화되고 공간 효율적인 회로 설계를 촉진합니다. |
| -페말레이 코어: 효율적인 자기 흐름 전송을 위해 최적화 된 독특한 물리적 구조를 가진 영구 합금 핵을 사용합니다.영구 합금 의 미세 한 곡물 자기 구조 는 오디오 주파수 응용 에서 그 우수한 자기 특성 에 기여 합니다. | |
| 전기 성능 | -높은 자기 투명성: 영구 합금은 극도로 높은 자기 투과성을 제공합니다. 오디오 주파수 범위 (20Hz - 20kHz) 에서, 이것은 효율적인 자기 결합을 허용하여 신호 전송 중에 에너지 손실을 최소화합니다.그 결과, 그것은 최소 약화와 함께 낮은 주파수 바스와 높은 주파수 트레블 신호를 정확하게 전송하여 전체 오디오 스펙트럼에 평면 주파수 반응을 보장 할 수 있습니다. |
| -낮은 히스테레시 손실: 낮은 자기 히스테리세스 손실을 나타냅니다. 이것은 핵의 자기장이 오디오 신호와 교류할 때, 핵의 자기화를 역전하는 데 더 적은 에너지가 낭비된다는 것을 의미합니다.따라서, 오디오 신호는 더 적은 왜곡을 경험하고, 고결성 음향 재생으로 이어집니다. | |
| -낮은 에디 - 현재 손실: 영구 합금 핵, 적절한 윙링 기술과 함께, 에디 - 전류 손실을 줄이는 데 도움이 됩니다. 에디 전류는 핵에 온도와 전력 소모를 일으킬 수 있습니다. 이러한 손실을 최소화함으로써,트랜스포머가 더 효율적으로 작동 할 수 있습니다., 특히 오디오 장비에서 장기 사용 중입니다. | |
| 기능 | -오디오 신호 격리: 오디오 회로의 다른 부분을 효과적으로 고립합니다. 이 고립은 회로의 한 부분의 전기 간섭이 다른 부분에 영향을 미치지 않도록합니다.깨끗하고 순수한 오디오 신호를 보장합니다.예를 들어, 그것은 높은 전력 출력 단계의 잠재적 인 소음 또는 간섭으로부터 민감한 입력을 보호하여 오디오 증폭기의 입력 및 출력 단계를 분리 할 수 있습니다. |
| -임페던스 매칭: 서로 다른 오디오 구성 요소 사이의 임피던스를 일치시킬 수 있습니다. 적절한 임피던스 매칭은 장치 간의 전력 전송을 극대화하기 위해 중요합니다.예를 들어 마이크와 전 증폭기 또는 증폭기와 스피커 사이에트랜스포머 와일링의 회전 비율을 조정함으로써 효율적인 신호 전송을 위한 최적의 값으로 임피던스를 변환할 수 있습니다. | |
| -균형 잡힌/불균형 전환: 균형 잡힌 음향 신호와 불균형 음향 신호를 변환 할 수 있습니다. 많은 음향 장치가 균형 잡힌 또는 불균형 연결을 사용하기 때문에 이것은 중요합니다.변압기는 다양한 유형의 장비의 원활한 통합을 허용합니다., 오디오 시스템의 유연성과 호환성을 향상시킵니다. |
|
