| 브랜드 이름: | ZXY |
| 모델 번호: | ZXY-3108 |
| MOQ: | 협상 가능 |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 100개/카튼 크기:380mm*325mm*345mm |
| 지불 조건: | T/T 페이팔 x전환 |

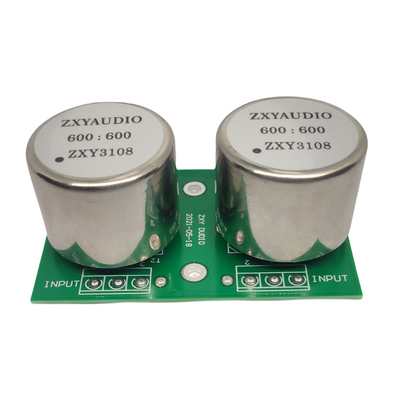

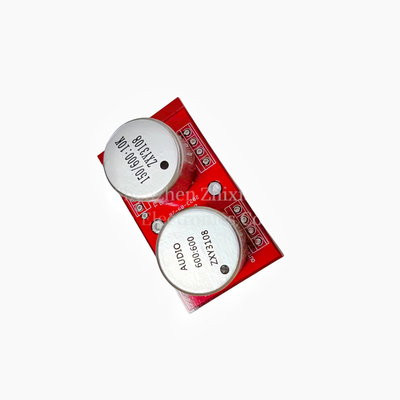

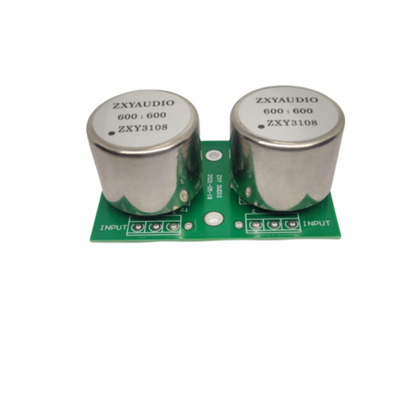

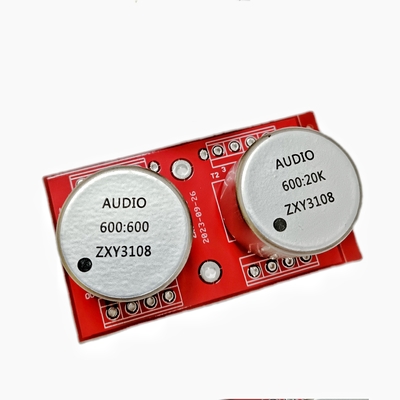

PCB 보드를 가진 페르말로이 트랜스포머는 혁신적이고 고도로 통합된 오디오 관련 부품입니다.니켈-철 합금, 뛰어난 자기성으로 유명합니다.이 높은 자기 투명성 물질은 효율적인 자기 흐름 전송을 가능하게 하며, 음향 신호 처리 중에 자기 거부와 전력 손실을 크게 줄입니다.안정적이고 고품질의 오디오 신호 전송을 보장할 수 있습니다.PCB 보드의 포함은 기능을 더욱 향상시킵니다. PCB 보드는 트랜스포머와 관련된 전기 회로를 정확하게 연결하고 경로하도록 설계되었습니다.그것은 오디오 시스템의 다른 구성 요소와 쉽게 통합을 허용, 전체 회로 설계 및 조립 프로세스를 단순화합니다.PCB 보드를 가진 Permalloy 트랜스포머는 회로 레이아웃에 직접 통합 될 수 있습니다PCB 보드는 트랜스포머에 안정적인 플랫폼을 제공하여 신뢰할 수있는 전기 연결을 보장합니다.이 통합은 공간을 절약 할뿐만 아니라 신호 간섭을 최소화하고 신호 흐름을 최적화함으로써 오디오 시스템의 전반적인 성능을 향상시킵니다.고급 가정 오디오 설정, 상업 오디오 설치, 또는 녹음 스튜디오에서, 영구 합금 변압기와 PCB 보드의 이 조합은 편리하고 효율적인,그리고 오디오 신호 처리 및 회로 통합을 위한 고성능 솔루션.
1재료 특성
높은 투명성 Permalloy 코어: 트랜스포머 코어는 매우 높은 투명성을 가진 니켈-철 합금인 Permalloy로 만들어집니다. 오디오 신호 처리에서높은 투과성은 효율적인 자기 흐름 전송을 가능하게하고 자기 저항을 크게 감소시킵니다., 따라서 전력 손실을 줄입니다. 테스트, 일반적인 핵 재료와 비교하면 PoMo 합금 핵의 사용은 30% ~ 40%의 전력 손실을 줄일 수 있습니다.변환 및 전송 과정에서 오디오 신호의 안정성을 보장하기 위해, 고품질의 오디오 신호 출력 실현의 기초를 마련합니다.
2구조 설계
통합 PCB 보드: PCB 보드는 구조의 하이라이트입니다. 변환기와 관련된 회로의 정확한 연결과 계획을 가능하게하도록 신중하게 설계되었습니다.이 통합 된 설계는 오디오 시스템의 다른 구성 요소와 변환기를 쉽게 통합 할 수 있습니다, 전체 회로 설계 및 조립 프로세스를 크게 단순화합니다.엔지니어 들 은 복잡 한 외부 회로 연결 을 설계 하기 위해 많은 시간과 노력 을 할 필요 가 없다, 그리고 PCB 보드의 미리 설정 된 라인 및 인터페이스를 직접 활용하여 트랜스포머와 다른 구성 요소 사이의 연결을 신속하게 완료하여 생산 효율성을 향상시킬 수 있습니다.
3성능 장점
안정적이고 효율적인 신호 전송: Permalloy 코어와 PCB 보드의 시너지 효과에 따라 변압기는 안정적이고 고품질의 오디오 신호 전송을 실현 할 수 있습니다..오디오 신호를 처리 할 때 신호 왜곡을 효과적으로 줄일뿐만 아니라 신호 무결성을 유지합니다. 예를 들어 전문 녹화 장비에서그것은 정확하게 증폭하고 마이크에 의해 캡처 약한 오디오 신호를 전송 할 수 있습니다 기록 된 오디오 콘텐츠가 라이브 사운드의 진정한 재생이라는 것을 보장하기 위해, 오디오 신호의 매우 높은 정밀도를 요구하는 전문 시나리오를 충족시키기 위해.
강력한 반 간섭 능력: PCB 보드의 레이아웃과 디자인은 외부 전자기 간섭을 효과적으로 보호 할 수 있습니다.한편 PoMo 합금 코어는 또한 방황 자기장의 영향에 저항하는 데 도움이됩니다복잡한 전자기 환경에서, 예를 들어 큰 공연장에서는 많은 전자 장치가 동시에 작동합니다.트랜스포머는 여전히 안정적으로 작동 할 수 있습니다., 음향 효과의 성능을 보장하기 위해 음향 시스템에 순수한 음향 신호를 제공합니다.
| 장점 분류 | 세부 사항 |
| 디바이스 소형화를 촉진함 | 휴대용 오디오 장치의 분야에서 공간은 매우 소중합니다. 무선 이어폰과 같은 제품은 배터리, 블루투스 모듈,그리고 내부 공간에 있는 소리 생산 단위PCB 보드를 가진 영구 합금 트랜스포머, 통합된 디자인으로, 트랜스포머와 PCB 보드를 하나로 결합하여 차지하는 공간을 크게 줄입니다.전통적인 분리 디자인과 비교하면, 그것은 내부 공간의 약 30% - 40%를 절약 할 수 있습니다. 이것은 기능적 무결성을 유지하면서 제품보다 컴팩트하고 가벼운 외모 디자인을 달성 할 수 있습니다.제품 휴대성을 크게 향상시키고 언제 어디서나 고품질 오디오를 즐길 수 있는 사용자의 요구를 충족시킵니다.. |
| 다양한 오디오 시나리오 에 적응 함 | 가정 엔터테인먼트 시나리오: 고급 가정 극장 시스템 에서는 오디오 복원 및 몰입 에 대해 매우 높은 요구 사항 이 있습니다. 이 변압기 는 오디오 신호 를 정확하게 처리 할 수 있습니다.영구 합금 핵의 높은 자기 투명성 및 PCB 보드의 안정적인 회로 연결을 활용하여, 그것은 전송 중에 오디오 신호가 왜곡되지 않도록 보장합니다. 할리우드 블록버스터에서 충격적인 폭발 소리를 재생하거나음향 시스템을 통해 완벽하게 표현할 수 있습니다., 가정 사용자를 위한 몰입적인 오디오-비주얼 페스티벌을 만들고 있습니다.상업용 오디오 시나리오: 대형 쇼핑몰과 회의실과 같은 상업 장소에서는 넓은 범위의 오디오 전파가 필요하며, 음성은 명확하고 안정적이어야 합니다.PCB 보드와 함께 영구 합금 트랜스포머, 반 간섭 능력과 효율적인 신호 전송 성능으로 복잡한 전자기 환경에서 안정적으로 작동 할 수 있습니다.그것은 정확하게 각 지역의 스피커에 오디오 소스 신호를 배포 할 수 있습니다, 모든 구석에 있는 모든 청취자가 명확하고 소음 없는 소리를 들을 수 있도록 하고, 상업 공간에서의 높은 음향 전파 요구사항을 충족시킵니다.전문 오디오 제작 시나리오: 전문 녹음 스튜디오와 음악 프로덕션 스튜디오에서는 오디오 신호의 처리 정확도가 작품의 품질에 결정적입니다.이 변압기 는 마이크 로 수집 된 약한 음향 신호 를 효율적 으로 증폭 시키고 정확하게 전송 할 수 있다, 신호 왜곡과 노이즈 간섭을 줄입니다. 음악 제작자는 모든 미묘한 사양을 캡처 할 수 있습니다.가수들의 부드러운 노래에서 음악 악기의 섬세한 트레모로까지, 모두 진정으로 복원될 수 있고, 고품질의 음악 작품을 만드는 데 강력한 지원을 제공합니다. |
| 장치의 안정성 및 신뢰성 향상 | 회로 고장 위험 을 줄이는 것: PCB 보드는 트랜스포머와 관련된 회로를 통합하기 때문에 외부 회로 연결의 복잡성을 줄입니다.느슨한 와이어 및 잘못된 접촉과 같은 문제로 인한 회로 고장의 확률이 크게 감소합니다.자동차 오디오 시스템을 예로 들자면, 차량은 운전 중에 지속적으로 진동하고, 전통적인 별도의 회로 디자인은 오디오 효과에 영향을 미치는 느슨한 전선에 유연합니다.,고도로 통합된 영구 합금 변압기 PCB 보드가 진동 환경에 더 잘 적응할 수 있습니다.오디오 신호의 안정적인 전송을 보장하고 자동차 오디오 시스템의 신뢰성을 높이는 것.열 분산 관리 최적화: 합리적인 PCB 보드 레이아웃은 트랜스포머의 열 분산 관리를 촉진합니다. 오디오 장치가 오랫동안 작동하면 트랜스포머는 일정 양의 열을 생성합니다.PCB 보드는 최적화된 회로 레이아웃과 재료 선택으로 열을 효과적으로 분산 할 수 있습니다, 트랜스포머에 열의 지역 축적을 피합니다. 이것은 트랜스포머의 안정적인 성능을 유지하는 데 도움이 될뿐만 아니라 서비스 수명을 연장합니다.장시간 작동 중에도 오디오 장치가 항상 좋은 작동 상태를 유지하는 것을 보장합니다.. |
| 아니 | 테스트 항목 | 테스트 터미널 | 제한 | 시험 조건 | 테스트 도구 |
| 1 | 인덕턴스 | 1-4 | 450H MIN | 100HZ 0.3V | CD1063 |
| 5-8 | 40.7H MIN | 100HZ 0.3V | CD1063 | ||
| 2 | DCR | 1-4 | 1.46K OHM±15% | 25°C | CD1063 |
| 5-8 | 36 0HM±15% | 25°C | CD1063 | ||
| 3 | 반압력 | 1-4 | 50K OHM | 5-81KHZ, 6000HM 부하 | CD1063 |
| 4 | 회전용품 | 5-8:1-4 | 1:9+2% | 10KHZ 1V | CH3250 |
| 5 | PRI-SEC | 14~5,8 | 1250V | 1mA 2S | 히포트 테스트 |
|
