| 브랜드 이름: | ZXY |
| 모델 번호: | ZXY-2207 |
| MOQ: | 협상 가능 |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 1000pieces/판지 크기: 380mm*325mm*345mm |
| 지불 조건: | T/T 페이팔 x전환 |
| 아니 | 테스트 항목 | 테스트 터미널 | 제한 | 시험 조건 | 테스트 도구 |
| 1 | 인덕턴스 | 1~3 | 100 H MIN | 100HZ 03V 평행 | CD1063 |
| 4 ~ 6 | 6.0H MIN | 100Hz 0.3V 평행 | CD1063 | ||
| 2 | DCR | 4 ~ 6 | 558 OHM+15% | 25C | CD1063 |
| 3 | 반압력 | 1~3 | 40 OHM土15% | 25C | CD1063 |
| 4 | 회전용품 | 1-3,4-6 | 600 OHM | 1-2,1KHZ, 10K,OHM 로드 | CD1063 |
| 5 | PRI-SEC | 1-3,4-6 | 41 + 2% | 10KHZ 1V | CH3250 |

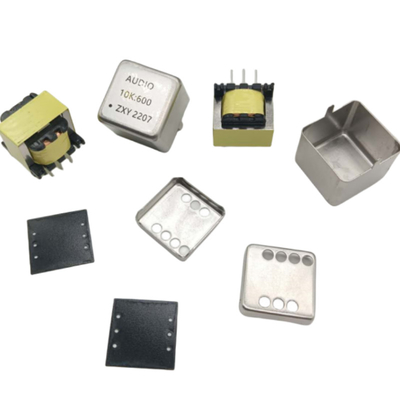

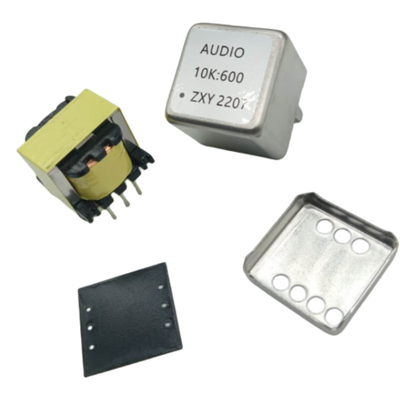

10K: 10K Pomo 합금 오디오 격리 트랜스포머는 PCBA 회로 보드와 결합하여 오디오 시스템에서 중요한 역할을합니다. 기능 구성 요소는 여러 가지 측면을 포함합니다.

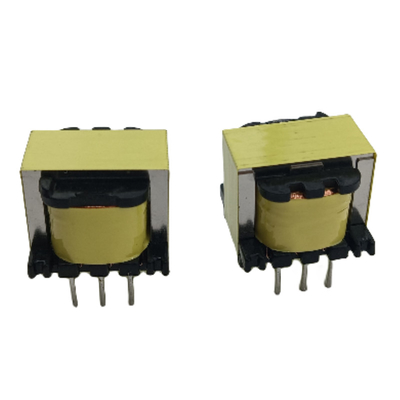

1트랜스포머의 핵심 기능:
- 전기 격리: 전자기 인덕션 원리와 1차 및 2차 와일링 사이의 직접 전기 연결이 없다는 특성을 활용하여,지상의 루프와 같은 간섭 경로는 끊어집니다.복잡한 오디오 장치 연결에서, 오디오 신호의 순수성을 보장하는 다른 장치의 지식 잠재력의 차이로 인한 AC 소리와 소음을 피할 수 있습니다.
임피던스 매칭: 10K: 10K의 특정 임피던스 비율로 다른 장치들 사이의 오디오 신호의 전송을 최적화합니다.그것은 로드 장치의 입력 임피던스에 출력 장치의 출력 임피던스를 조정할 수 있습니다, 신호 반사를 방지하고, 전력 전송 효율을 향상시키고, 음질을 보장합니다.
- 신호 전송 및 변환: 높은 투명성 Permalloy 자기 코어를 사용하여 효율적이고 낮은 손실의 오디오 신호 전송을 달성합니다.그것은 회로 요구 사항에 따라 신호에 전압 변환을 수행 할 수 있습니다, 오디오 신호의 파동 형태와 주파수 구성 요소를 충실히 복원하고 다양한 오디오 신호 전송 시나리오에 적합합니다.

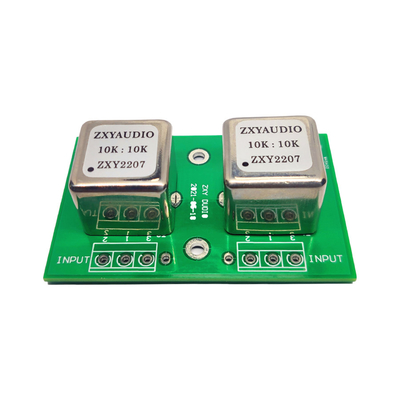

2. PCBA 회로 보드의 보조 기능:
- 통합 및 설치 편의: PCBA 회로 보드에 다른 전자 부품과 변환기를 통합하면 전체 오디오 시스템의 조립 과정을 크게 단순화합니다.전선 복잡성 감소, 부적절한 배선으로 인한 간섭 위험을 줄이고 시스템의 안정성과 신뢰성을 향상 시켰습니다.
- 신호 처리 강화: PCBA 회로 보드는 필터링 회로와 같은 통합 구성 요소를 가질 수 있습니다. 필터링 회로를 사용하여 오디오 신호를 더 정화 할 수 있습니다.고주파 소음 및 다른 방랑 간섭을 제거 할 수 있습니다., 그리고 트랜스포머와 함께 작동하면 출력 오디오 신호의 순수성과 음질이 향상 될 수 있습니다.
- 기능 확장: PCBA 회로 보드는 트랜스포머 기능의 확장을위한 공간을 제공합니다. 예를 들어,보호 회로는 즉시 회로를 차단하고 시스템에서 과전압 및 과류와 같은 비정상적인 상황이 발생하면 변환기와 기타 오디오 장비를 보호 할 수 있습니다.또한 신호 증폭 회로를 통합하여 필요한 경우 오디오 신호를 적절히 증폭하여 다른 오디오 장치의 신호 강도 요구 사항을 충족시킬 수 있습니다.
3종합 기능:
--공용 모드 소음 억제: 트랜스포머와 PCBA 회로 보드는 공동 모드 소음을 효과적으로 억제하기 위해 함께 작동합니다.기본 및 부차 롤링에서 일반적인 모드 소음으로 생성 된 유도 전기 운동 힘은 서로 취소, 오디오 신호에 미치는 영향을 줄이고 신호와 노이즈 비율을 향상시키고 오디오 시스템의 방해 방지 능력을 향상시킵니다.
균형/불균형 변환: 오디오 시스템에서는 다른 장치가 다른 신호 유형을 가지고 있습니다. 이 조합은 균형 잡힌 신호와 불균형 신호 사이의 변환을 쉽게 달성 할 수 있습니다.오디오 장치 간의 호환성을 향상, 그리고 다양한 오디오 장치 연결 필요에 적응합니다.
|
