| 브랜드 이름: | ZXY |
| 모델 번호: | EI28 |
| MOQ: | 협상 가능 |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 100개/카튼 크기:380mm*325mm*345mm |
| 지불 조건: | 전신환, 페이팔 |

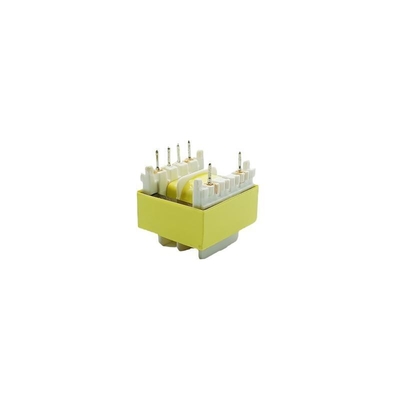

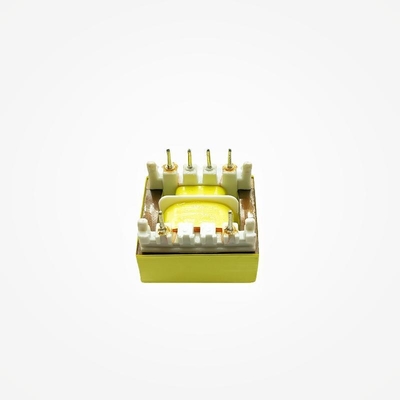

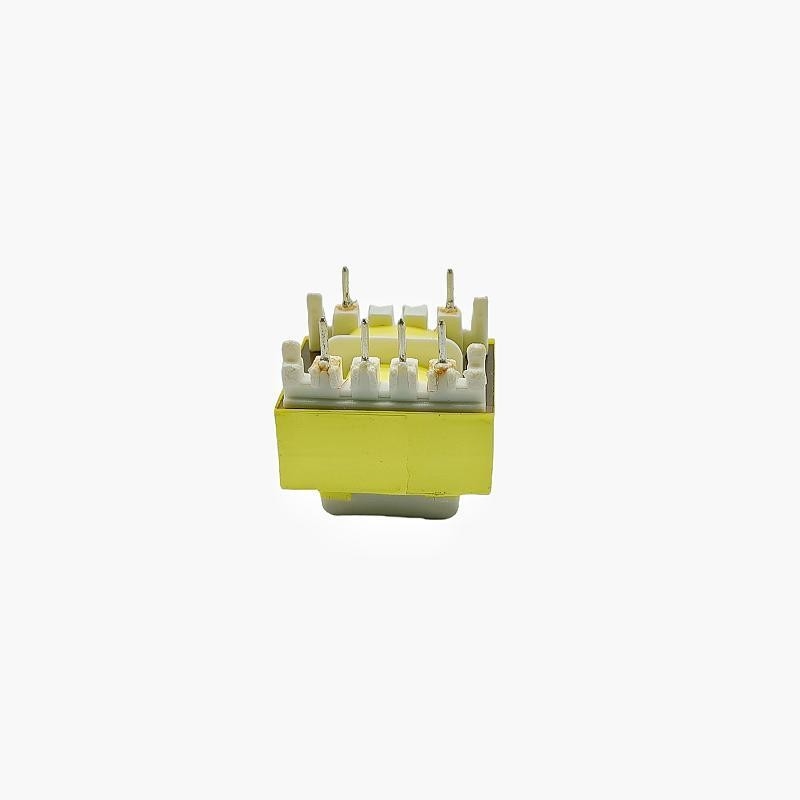

이중 슬롯 EI28 수평 낮은 주파수 전력 트랜스포머는 독특한 전력 변환 장치입니다. 그것의 철 코어는 EI28 사양을 채택하고 수평으로 배치됩니다.공간 절약뿐만 아니라 열 분산 및 설치를 촉진합니다.이중 슬롯 구조는 롤링에 더 많은 공간을 제공하여 더 유연한 배선 및 회전 조정을 허용합니다. It works in a low-frequency environment and mainly utilizes the principle of electromagnetic induction to convert the input low-frequency AC power into outputs of different voltage levels through the turns ratio of the primary winding고품질의 실리콘 스틸 시트를 핵심 재료로 사용하면 고순도 구리 롤링과 함께 히스테레시스 및 에디 전류 손실을 효과적으로 줄일 수 있습니다.전기 에너지 변환의 효율성을 더욱 향상시키는 것이 트랜스포머는, 그 컴팩트한 설계와 효율적이고 안정적인 성능으로 낮은 주파수 전력 변환을 필요로하는 분야에서 널리 사용됩니다.소형 오디오 장치 및 일부 전자 기기의 전원 모듈과 같이이 장치에 대한 적응적이고 신뢰할 수있는 전력 지원을 제공하여 장비의 안정적인 작동을 보장합니다.
1유연 한 와일링 레이아웃: 이중 슬롯 구조는 일반 트랜스포머에 비해 더 유연한 와일링 회전 및 전선 배열을 허용하여 와일링에 더 넓은 공간을 제공합니다.엔지니어들은 서로 다른 전압 변환 요구 사항에 따라 더 세밀하게 주요 롤링을 설계 할 수 있습니다예를 들어, 정밀한 전압 출력이 필요한 일부 회로에서,더 정확한 전압 변환은 장비의 특정 전기 요구 사항을 충족시키기 위해 이중 슬롯의 윙링의 회전 비율을 조정하여 달성 할 수 있습니다..
2: EI28 철 코어 및 수평 설계를 채택,이 레이아웃은 매우 컴팩트하고 적은 공간을 차지합니다. 엄격한 공간 요구 사항과 전자 장치에서,소형 오디오 증폭기 및 휴대용 전자 기기, 너무 많은 공간을 차지하지 않고 제한된 공간을 효율적으로 사용할 수 있습니다.장치 내부의 다른 구성 요소의 레이아웃을 편리하게하고 장치의 소형화 및 가벼운 무게를 달성하는 데 도움이됩니다..
3좋은 열 분산 성능: 수평 설계로 인해 트랜스포머는 상대적으로 더 큰 열 분산 표면 면적과 주변 공기와의 접촉이 더 충분합니다.작업 과정에서, 와일링 및 철 코어에서 생성되는 열은 주변 환경에 더 빨리 분산하여 트랜스포머의 작동 온도를 줄일 수 있습니다.변압기가 오랫동안 연속적으로 작동하는 시나리오에서, 안정적인 열 분산 성능은 변압기가 항상 적절한 작동 온도 범위 내에 있음을 보장 할 수 있습니다.과열로 인한 성능 저하 및 고장 위험을 줄이는 것, 그리고 트랜스포머의 사용 수명을 연장합니다.
4효율적인 전자기 성능: EI28형 철 코어는 일반적으로 고품질의 실리콘 스틸 시트로 만들어집니다.좋은 자기전도성을 가지고 있으며, 효과적으로 자기 흐름을 집중시키고 유도할 수 있습니다.이중 슬롯 구조를 결합하여 윙 레이아웃을 최적화함으로써 전자기 변환 효율이 추가로 향상되었습니다.입력 낮은 주파수 AC 전력을 출력 전압으로 변환하는 과정, 높은 전력 전송 효율을 달성하고 에너지 손실을 줄일 수 있습니다.안정적인 전력 출력이 가능하고 에너지 소비도 낮습니다..
| 아니 | 제품 번호 | 참조: ((VA) | 크기 | 장착 구멍 거리 | 장착 구멍 | 무게 (Kg) |
| 1 | EI28/8*12.5 | 1 | 48*26*25 | 40 | 2-3*4 | 0.11 |
| 2 | EI35*10*13 | 1.8 | 57*30*32 | 48 | 2-4*5 | 0.13 |
| 3 | EI35*10*15 | 2.5 | 57*30*32 | 48 | 2-4*5 | 0.14 |
| 4 | EI141/13*155 | 3 | 63*33*36 | 53 | 2-4*6 | 0.18 |
| 5 | EI141/13*18 | 4 | 63*36*36 | 53 | 2-4*6 | 0.21 |
| 6 | EI141/13*21 | 5 | 65*39*36 | 55 | 2-4*6 | 0.24 |
| 7 | EI141/13*26 | 6.5 | 65*44*36 | 55 | 2-4*6 | 0.3 |
| 8 | EI48/16*16 | 6 | 77*34*43 | 164 | 2-4*6 | 0.26 |
| 9 | EI48/16*20 | 7 | 77*39*43 | 64 | 2-4*6 | 0.33 |
| 10 | EI48/16*24 | 8 | 77*43*43 | 64 | 2-4*6 | 0.37 |
| 11 | EI48/16*28 | 11 | 77*47*43 | 64 | 2-4*6 | 0.41 |
| 12 | EI48/16*30 | 13 | 77*51*43 | 64 | 2-4*6 | 0.44 |
| 13 | EI57/19*19 | 13 | 87*43*51 | 75 | 2-4*6 | 0.42 |
| 14 | EI57/19*24 | 17 | 87*48*51 | 75 | 2-4*6 | 0.5 |
| 15 | EI57/19*28 | 20 | 87*51*51 | 75 | 2-4*6 | 0.58 |
| 16 | EI57/19*32 | 26 | 87*59*51 | 75 | 2-4*6 | 0.66 |
| 17 | EI57/19*38 | 31 | 87*64*51 | 75 | 2-4*6 | 0.62 |
| 18 | EI66/22*22 | 35 | 95*50*59 | 82 | 2-4*6 | 0.75 |
| 19 | EI66/22*28 | 45 | 95*54*59 | 82 | 2-4*6 | 0.86 |
| 20 | EI66/22*33 | 50 | 94*63*59 | 82 | 2-4*6 | 0.92 |
| 21 | EI66/22*35 | 55 | 97*66*59 | 82 | 2-4*6 | 0.98 |
| 22 | EI66/22*38 | 58 | 96*70*59 | 82 | 2-4*6 | 1.06 |
| 23 | EI66/22*44 | 69 | 96*76*59 | 82 | 2-4*6 | 1.14 |
| 25 | EI76.2/25.4*38 | 65 | 77*80*70 | 63*60 | 4-4*6 | 1.6 |
| 26 | EI76.2/25.4*45 | 85 | 77*86*70 | 63*67 | 4-4*6 | 1.9 |
| 28 | EI85.8/28.6*38 | 90 | 86*84*78 | 72*62 | 4-4*6 | 2.1 |
| 29 | EI85.8/28.6*44 | 110 | 86*86*78 | 72*68 | 4-4*6 | 2.41 |
| 30 | EI85.8/28.6*50 | 146 | 86*84*78 | 172*74 | 4-4*6 | 2.8 |
| 31 | EI96/32*26 | 70 | 96*72*86 | 80*52 | 4--5*6 | 1.6 |
| 32 | EI96/32*40 | 130 | 96*86*86 | 80*66 | 4--5*6 | 2.6 |
| 33 | EI96/32*48 | 170 | 96*94*86 | 80*74 | 4--5*6 | 2.95 |
| 34 | EI96/32*54 | 200 | 96*101*86 | 80*80 | 4--5*6 | 3.5 |
| 35 | EI96/32*60 | 250 | 96*106*86 | 80*86 | 4--5*6 | 3.9 |
| 36 | EI105/35*49 | 230 | 105*97*93 | 88*75 | 4--5*6 | 3.7 |
| 37 | EI105/35*56 | 270 | 105*104*93 | 88*83 | 4--5*6 | 4.18 |
| 38 | EI105/35*70 | 390 | 105 × 118 × 103 | 88*97 | 4--5*6 | 5.22 |
| 39 | EI114/38*57 | 328 | 114 × 108 × 103 | 95*84 | 4--5*6 | 5.5 |
| 40 | EI114/38*70 | 480 | 114 × 122 × 103 | 95*97 | 4--5*6 | 6.65 |
| 41 | EI133.2*44.4*50 | 400 | 134*115*115 | 111*80 | 4--5*7 | 6.7 |
| 43 | EI133.2*44.4*60 | 555 | 134*125*115 | 111*90 | 4--5*7 | 8.1 |
| 45 | EI133.2*44.4*70 | 730 | 134*135*115 | 111*100 | 4--5*7 | 9.38 |
| 46 | EI133.2*44.4*75 | 800 | 134*140*115 | 111*105 | 4--5*7 | 10.1 |
| 47 | EI133.2*44.4*80 | 860 | 134*145*115 | 111/110 | 4--5*7 | 10.8 |
| 49 | EI150/50*60 | 660 | 150*135*130 | 125*100 | 4--6*8 | 10.4 |
| 50 | EI150/50*70 | 900 | 150*145*130 | 125*110 | 4--6*8 | 11.8 |
| 51 | EI150/50*80 | 1100 | 150*155*130 | 125*120 | 4--6*8 | 12.8 |
| 52 | EI150/50*100 | 1500 | 150*175*130 | 125*140 | 4--6*8 | 16 |
| 53 | EI188/60*70 | 1550 | 190 × 136 × 165 | 158*110 | 4--6*8 | 21.2 |
| 54 | EI188/60*80 | 1960 | 190 × 146 × 165 | 158*120 | 4--6*8 | 24.5 |
| 55 | EI188/60*100 | 2600 | 190 × 166 × 165 | 158*140 | 4--6*8 | 30.5 |
| 56 | EI188/60*120 | 3500 | 190 × 186 × 165 | 158*160 | 4--6*8 | 36.5 |
| 57 | EI240/76*84 | 3000 | 241 × 165 × 208 | 180*115 | 4--Φ10 | 50 |
| 58 | EI240/76*92 | 3500 | 241 × 175 × 208 | 180*120 | 4--Φ10 | 55 |
| 59 | EI240/76*103 | 3860 | 241 × 185 × 208 | 180*140 | 4--Φ10 | 61 |
| 60 | EI240/76*118 | 4800 | 241*200*208 | 180*148 | 4--Φ10 | 70 |
| 61 | EI240/76*133 | 6000 | 241 × 215 × 208 | 180*160 | 4--Φ10 | 78 |
|
