| 브랜드 이름: | ZXY |
| 모델 번호: | ZXY-EI19 |
| MOQ: | 협상 가능 |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 100개/카튼 크기:380mm*325mm*345mm |
| 지불 조건: | 전신환, 페이팔 |

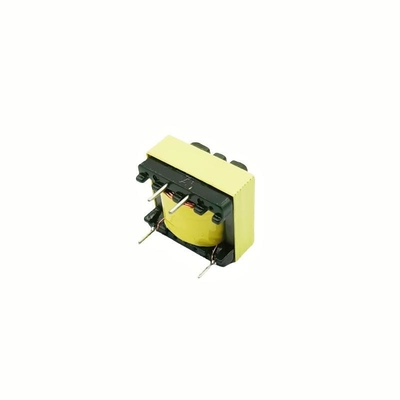

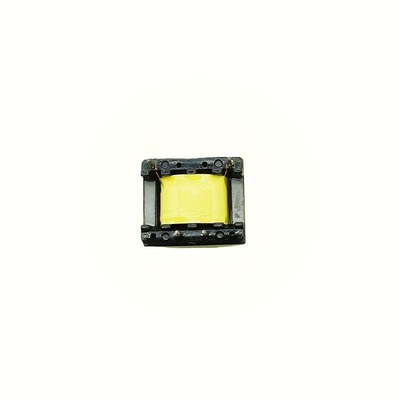

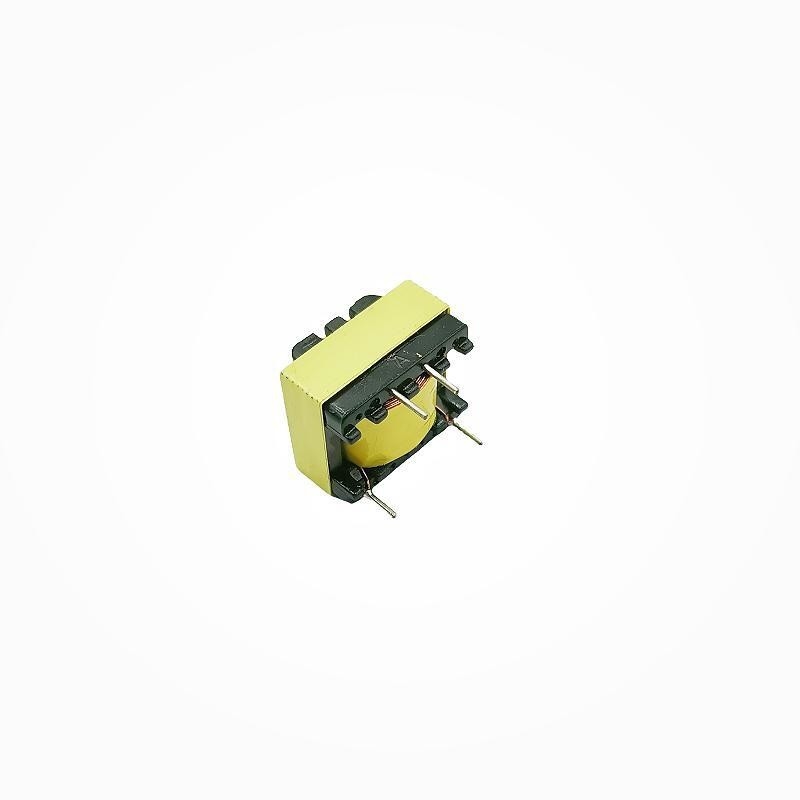

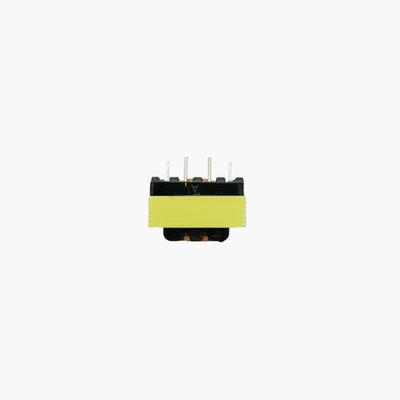

EI19 수평 낮은 주파수 트랜스포머는 여러 부분으로 구성되어 있으며, 함께 구조와 기능을 결정합니다. 다음은 구체적인 소개입니다.
---- 구조와 성분:
1자석 코어: EI19 수평 낮은 주파수 변압기의 자석 코어는 일반적으로 실리콘 스틸 엽 재료로 만들어진 E형과 I형 자석 판으로 구성됩니다.실리콘 스틸 시트에는 높은 자기 투과성과 낮은 히스테레시 손실이 있습니다.E형과 I형의 자기판이 번갈아 쌓여 닫힌 자기 회로를 형성합니다.트랜스포머의 전자기 인덕션에 좋은 자기 매체를 제공하는EI19는 자기핵의 크기 사양을 나타냅니다. 여기서 "19"는 일반적으로 19 밀리미터의 중심 기둥의 폭을 나타냅니다.다른 크기는 트랜스포머의 전력 용량과 같은 성능 매개 변수에 영향을 줄 것입니다..
2롤링:
1차 롤링: 전원 공급 장치에 연결된 트랜스포머의 부분으로, 일반적으로 자기 코어의 한쪽에 에마일 선으로 롤링됩니다.1차 롤링의 회전 수는 입력 전압과 변압기의 변환 비율 요구 사항에 따라 결정됩니다.예를 들어, 입력 전압이 높을 때,변환 비율의 요구 사항을 충족시키기 위해 원전 롤링의 회전 수는 그에 따라 증가합니다..
2차 롤링: 부하에 연결되어, 또한 에마일 된 와이어 롤링으로 만들어집니다. 여러 가지 2차 롤링이 필요에 따라 설계되어 다른 출력 전압을 제공 할 수 있습니다.회전 수와 2차 롤링의 와이어 지름은 부하의 요구 사항에 따라 결정됩니다회전 횟수는 출력 전압의 크기를 결정하고, 와이어 지름은 출력 가능한 전류의 크기를 결정합니다.여러 부차 윙은 다른 회로의 다른 전압 요구 사항을 충족 할 수 있습니다, 예를 들어 전자 장치의 다른 칩과 모듈에 적합한 작동 전압을 제공하는 것.
3스켈레톤: 스켈레톤은 일반적으로 플라스틱과 같은 단열 재료로 만들어진 윙링을 지원하고 고정하는 데 사용됩니다.그것은 작동 중에 윙이 이동하지 않도록 하기 위해 자기 코어에 윙을 고정, 그리고 또한 각기 다른 롤링 사이와 마그네틱 코어 사이의 단회로 방지 하기 위해 단열 역할을 합니다.
4핀: 핀은 외부 회로에 연결되는 변압기의 부분이며, 일반적으로 금속 재료로 만들어지고 윙링의 끝으로 용접됩니다. 핀을 통해,트랜스포머는 전기 에너지 및 신호의 전송을 달성하기 위해 인쇄 회로 보드 (PCB) 또는 다른 회로에 쉽게 연결 될 수 있습니다..
1전압 변환: 이것은 EI19 수평 낮은 주파수 변압기의 주요 기능 중 하나입니다. 전자기 인덕션의 원칙에 따라,전류가 원전 롤링을 통과할 때, 자기 중심에 교류하는 자기장이 생성되며, 자기 중심을 통한 2차 롤링에 연결됩니다.따라서 2차 롤링에 해당 전압을 유발합니다.원전 롤링과 2차 롤링의 회전 비율을 조정함으로써 입력 전압을 원하는 출력 전압으로 증가하거나 감소시키기 위해 다른 전압 변환을 달성 할 수 있습니다.각기 다른 부하의 전압 요구 사항을 충족시키는.
2전기 격리: EI19 수평 낮은 주파수 변압기는 1차 및 2차 회로 사이의 전기 격리를 달성 할 수 있습니다.1차 및 2차 롤링 사이에 직접 전기 연결이 없기 때문에, 에너지는 자기 결합을 통해서만 전달되며, 전기 간섭, 과전압, 그리고 원자회로의 다른 문제들이 중계회로에 영향을 미치지 않도록 효과적으로 방지합니다.따라서 회로의 안전성과 신뢰성을 향상시킵니다.이 기능은 의료 장비, 산업 제어 장비 등과 같은 전기 격리가 필요한 상황에서 특히 중요합니다.
3전력 전송: 그것은 전력 공급의 전력을 로드로 전송 할 수 있습니다. 전력 전송 과정에서,트랜스포머는 전자기 인덕션을 통해 전기 에너지를 원전 윙에서 2차 윙으로 전송합니다., 부하에 필요한 전력을 제공. 와이어 지름과 롤링의 회전 수와 같은 매개 변수를 합리적으로 설계함으로써,그것은 트랜스포머가 전력을 전송하는 데 높은 효율성을 확보하고 에너지 손실을 줄일 수 있습니다..
4필터링 기능: 일부 회로에서 EI19 수평 저주파 트랜스포머는 또한 특정 필터링 역할을 할 수 있습니다.AC 신호의 고주파 구성 요소에 대한 높은 임피던스가 있습니다., 고 주파수 소음 및 간섭 신호를 억제 할 수 있으며, 이로 인해 출력 전압이 더 안정적이고 순수해지고, 부하에 더 나은 작업 환경을 제공합니다.
| 아니 | 제품 번호 | 참조: ((VA) | 크기 | 장착 구멍 거리 | 장착 구멍 | 무게 (Kg) |
| 1 | EI28/8*12.5 | 1 | 48*26*25 | 40 | 2-3*4 | 0.11 |
| 2 | EI35*10*13 | 1.8 | 57*30*32 | 48 | 2-4*5 | 0.13 |
| 3 | EI35*10*15 | 2.5 | 57*30*32 | 48 | 2-4*5 | 0.14 |
| 4 | EI141/13*155 | 3 | 63*33*36 | 53 | 2-4*6 | 0.18 |
| 5 | EI141/13*18 | 4 | 63*36*36 | 53 | 2-4*6 | 0.21 |
| 6 | EI141/13*21 | 5 | 65*39*36 | 55 | 2-4*6 | 0.24 |
| 7 | EI141/13*26 | 6.5 | 65*44*36 | 55 | 2-4*6 | 0.3 |
| 8 | EI48/16*16 | 6 | 77*34*43 | 164 | 2-4*6 | 0.26 |
| 9 | EI48/16*20 | 7 | 77*39*43 | 64 | 2-4*6 | 0.33 |
| 10 | EI48/16*24 | 8 | 77*43*43 | 64 | 2-4*6 | 0.37 |
| 11 | EI48/16*28 | 11 | 77*47*43 | 64 | 2-4*6 | 0.41 |
| 12 | EI48/16*30 | 13 | 77*51*43 | 64 | 2-4*6 | 0.44 |
| 13 | EI57/19*19 | 13 | 87*43*51 | 75 | 2-4*6 | 0.42 |
| 14 | EI57/19*24 | 17 | 87*48*51 | 75 | 2-4*6 | 0.5 |
| 15 | EI57/19*28 | 20 | 87*51*51 | 75 | 2-4*6 | 0.58 |
| 16 | EI57/19*32 | 26 | 87*59*51 | 75 | 2-4*6 | 0.66 |
| 17 | EI57/19*38 | 31 | 87*64*51 | 75 | 2-4*6 | 0.62 |
| 18 | EI66/22*22 | 35 | 95*50*59 | 82 | 2-4*6 | 0.75 |
| 19 | EI66/22*28 | 45 | 95*54*59 | 82 | 2-4*6 | 0.86 |
| 20 | EI66/22*33 | 50 | 94*63*59 | 82 | 2-4*6 | 0.92 |
| 21 | EI66/22*35 | 55 | 97*66*59 | 82 | 2-4*6 | 0.98 |
| 22 | EI66/22*38 | 58 | 96*70*59 | 82 | 2-4*6 | 1.06 |
| 23 | EI66/22*44 | 69 | 96*76*59 | 82 | 2-4*6 | 1.14 |
| 25 | EI76.2/25.4*38 | 65 | 77*80*70 | 63*60 | 4-4*6 | 1.6 |
| 26 | EI76.2/25.4*45 | 85 | 77*86*70 | 63*67 | 4-4*6 | 1.9 |
| 28 | EI85.8/28.6*38 | 90 | 86*84*78 | 72*62 | 4-4*6 | 2.1 |
| 29 | EI85.8/28.6*44 | 110 | 86*86*78 | 72*68 | 4-4*6 | 2.41 |
| 30 | EI85.8/28.6*50 | 146 | 86*84*78 | 172*74 | 4-4*6 | 2.8 |
| 31 | EI96/32*26 | 70 | 96*72*86 | 80*52 | 4--5*6 | 1.6 |
| 32 | EI96/32*40 | 130 | 96*86*86 | 80*66 | 4--5*6 | 2.6 |
| 33 | EI96/32*48 | 170 | 96*94*86 | 80*74 | 4--5*6 | 2.95 |
| 34 | EI96/32*54 | 200 | 96*101*86 | 80*80 | 4--5*6 | 3.5 |
| 35 | EI96/32*60 | 250 | 96*106*86 | 80*86 | 4--5*6 | 3.9 |
| 36 | EI105/35*49 | 230 | 105*97*93 | 88*75 | 4--5*6 | 3.7 |
| 37 | EI105/35*56 | 270 | 105*104*93 | 88*83 | 4--5*6 | 4.18 |
| 38 | EI105/35*70 | 390 | 105 × 118 × 103 | 88*97 | 4--5*6 | 5.22 |
| 39 | EI114/38*57 | 328 | 114 × 108 × 103 | 95*84 | 4--5*6 | 5.5 |
| 40 | EI114/38*70 | 480 | 114 × 122 × 103 | 95*97 | 4--5*6 | 6.65 |
| 41 | EI133.2*44.4*50 | 400 | 134*115*115 | 111*80 | 4--5*7 | 6.7 |
| 43 | EI133.2*44.4*60 | 555 | 134*125*115 | 111*90 | 4--5*7 | 8.1 |
| 45 | EI133.2*44.4*70 | 730 | 134*135*115 | 111*100 | 4--5*7 | 9.38 |
| 46 | EI133.2*44.4*75 | 800 | 134*140*115 | 111*105 | 4--5*7 | 10.1 |
| 47 | EI133.2*44.4*80 | 860 | 134*145*115 | 111/110 | 4--5*7 | 10.8 |
| 49 | EI150/50*60 | 660 | 150*135*130 | 125*100 | 4--6*8 | 10.4 |
| 50 | EI150/50*70 | 900 | 150*145*130 | 125*110 | 4--6*8 | 11.8 |
| 51 | EI150/50*80 | 1100 | 150*155*130 | 125*120 | 4--6*8 | 12.8 |
| 52 | EI150/50*100 | 1500 | 150*175*130 | 125*140 | 4--6*8 | 16 |
| 53 | EI188/60*70 | 1550 | 190 × 136 × 165 | 158*110 | 4--6*8 | 21.2 |
| 54 | EI188/60*80 | 1960 | 190 × 146 × 165 | 158*120 | 4--6*8 | 24.5 |
| 55 | EI188/60*100 | 2600 | 190 × 166 × 165 | 158*140 | 4--6*8 | 30.5 |
| 56 | EI188/60*120 | 3500 | 190 × 186 × 165 | 158*160 | 4--6*8 | 36.5 |
| 57 | EI240/76*84 | 3000 | 241 × 165 × 208 | 180*115 | 4--Φ10 | 50 |
| 58 | EI240/76*92 | 3500 | 241 × 175 × 208 | 180*120 | 4--Φ10 | 55 |
| 59 | EI240/76*103 | 3860 | 241 × 185 × 208 | 180*140 | 4--Φ10 | 61 |
| 60 | EI240/76*118 | 4800 | 241*200*208 | 180*148 | 4--Φ10 | 70 |
| 61 | EI240/76*133 | 6000 | 241 × 215 × 208 | 180*160 | 4--Φ10 | 78 |
|
