| 브랜드 이름: | ZXY |
| 모델 번호: | EI76 |
| MOQ: | 협상 가능 |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 100개/카튼 크기:380mm*325mm*345mm |
| 지불 조건: | 전신환, 페이팔 |

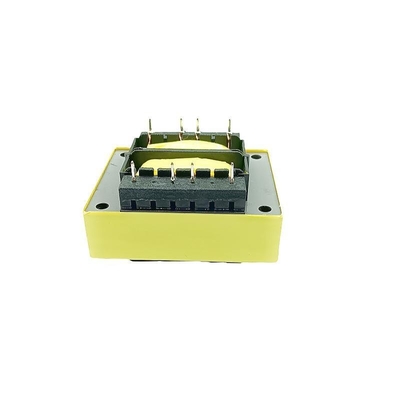

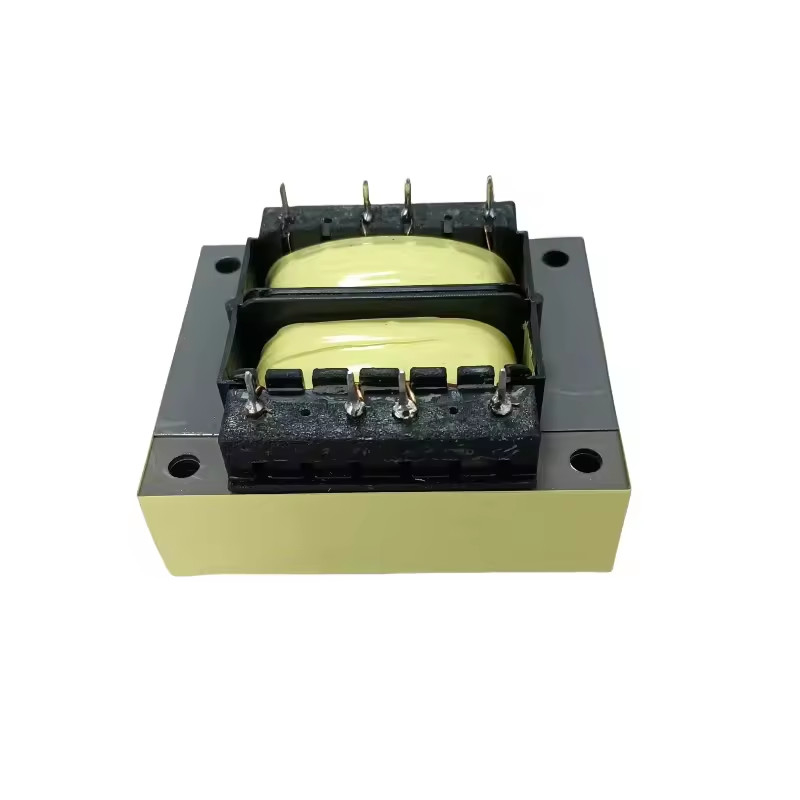

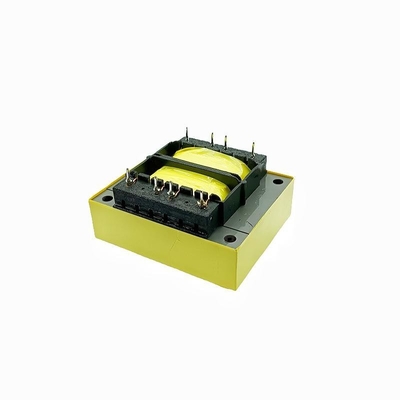

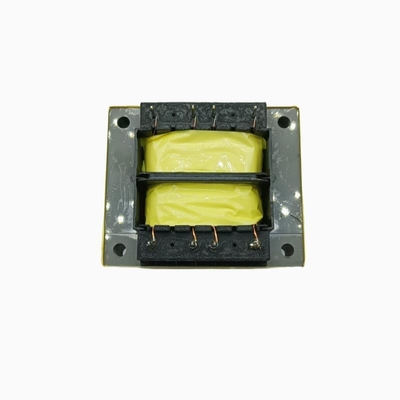

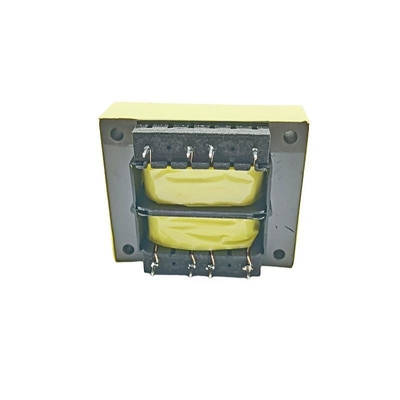

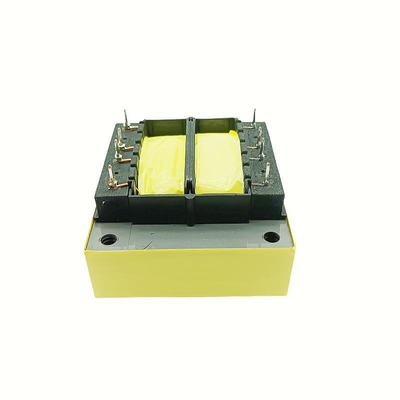

EI76 실리콘 스틸 시트 저주파 트랜스포머전자 변압기의 형태에 따라 정의되는 전자 변압기의 일종입니다. 왜냐하면 EI 변압기의 철핵은 "E" 타입의 조각과 "I" 타입의 조각으로 겹쳐 있기 때문입니다.,그래서 EI 트랜스포머라고 불립니다. EI 트랜스포머는 일반적으로 전력 주파수 (하주파수) 트랜스포머 (50HZ 또는 60HZ), 전력 트랜스포머, 일부 오디오 트랜스포머도 EI입니다.오디오에 사용되는 것 처럼.
EI76 단단한 발 4+4
저장 시간 범위: -45°C ~ +125°C
작동 시간 범위: -40°C ~ +85°C
상대 습도 범위: 5% ~ 95%
1낮은 에너지 손실
- 낮은 히스테리세스 손실: 실리콘 강철 장의 히스테리세스 루프는 좁고, 교류 자기장 아래 자기화되면, 히스테리세스 현상으로 인한 에너지 손실은 작습니다.이는 트랜스포머 작동의 난방을 줄이고 효율을 향상시킵니다..
- 낮은 회전 전류 손실: 실리콘 스틸 자체는 높은 저항력을 가지고 있으며, EI76 실리콘 스틸 시트는 일반적으로 얇은 시트 형태로 laminated,그래서 에디 전류는 좁은 모양의 회로에서 더 작은 가로단으로 통과, 에디 전류 경로의 저항을 증가시키고 에디 전류 손실을 효과적으로 감소시킵니다.
2높은 투명성: 실리콘 스틸 장판은 실리콘의 일정량을 포함하고, 높은 투명성을 가지고, 전류 코일에서 더 큰 자기 인덕션 강도를 생성 할 수 있습니다.같은 크기의 핵은 더 많은 자기 흐름을 운반 할 수 있습니다, 트랜스포머의 1차 및 2차 윙들 사이의 자기 결합을 강화, 트랜스포머의 효율성, 전압 조절 성능을 향상시키는 데 도움이 됩니다.하지만 또한 자기 누출을 줄입니다..
3. 좋은 열 분산 성능: EI형 핵심 구조는 열을 분산하는 것이 상대적으로 쉽습니다. 운영 중에 생성되는 열은 더 빨리 방출 될 수 있습니다.변압기의 안정적인 작동 온도를 유지하도록 유도하는, 그 성능과 사용 수명을 더욱 보장합니다.
4안정적인 전기 성능: 실리콘 강철 엽재료 성능은 안정적이며 온도, 습도 등과 같은 환경 요인에 덜 영향을 받습니다.다른 작업 조건 하에서 더 일관성 있는 전자기 특성을 유지할 수 있습니다, 트랜스포머의 작동 상태가 더 안정적으로되도록 트랜스포머 출력의 안정성과 신뢰성을 보장하기 위해 외부 요인에 의한 성능 변동을 줄입니다.
|
모델 번호 |
EI76 |
|
원산지 |
중국 첸젠 |
|
입력 전압 |
220V, 110V, 240V, 100V, 230V, 480V, 기타 |
|
출력 전압 |
12V, 24V, 36V, 2V, 5V, 6V, 9V, 48V,다른 |
|
종류 |
EI76 실리콘 스틸 시트 저주파 트랜스포머 |
|
소재 |
Z11 실리콘 스틸 판, 흰색 불 retardant 프레임, 에마일 철 |
|
오디오 전력 |
오디오 펄스 트랜스포머 |
|
냉각 방법 |
냉각 방법 |
|
아니 |
제품 번호 |
참조: ((VA) |
크기 |
장착 구멍 거리 |
장착 구멍 |
무게 (kg) |
|
1 |
EI28/8*12.5 |
1 |
48*26*25 |
40 |
2-3*4 |
0.11 |
|
2 |
EI35*10*13 |
1.8 |
57*30*32 |
48 |
2-4*5 |
0.13 |
|
3 |
EI35*10*15 |
2.5 |
57*30*32 |
48 |
2-4*5 |
0.14 |
|
4 |
EI141/13*155 |
3 |
63*33*36 |
53 |
2-4*6 |
0.18 |
|
5 |
EI141/13*18 |
4 |
63*36*36 |
53 |
2-4*6 |
0.21 |
|
6 |
EI141/13*21 |
5 |
65*39*36 |
55 |
2-4*6 |
0.24 |
|
7 |
EI141/13*26 |
6.5 |
65*44*36 |
55 |
2-4*6 |
0.3 |
|
8 |
EI48/16*16 |
6 |
77*34*43 |
164 |
2-4*6 |
0.26 |
|
9 |
EI48/16*20 |
7 |
77*39*43 |
64 |
2-4*6 |
0.33 |
|
10 |
EI48/16*24 |
8 |
77*43*43 |
64 |
2-4*6 |
0.37 |
|
11 |
EI48/16*28 |
11 |
77*47*43 |
64 |
2-4*6 |
0.41 |
|
12 |
EI48/16*30 |
13 |
77*51*43 |
64 |
2-4*6 |
0.44 |
|
13 |
EI57/19*19 |
13 |
87*43*51 |
75 |
2-4*6 |
0.42 |
|
14 |
EI57/19*24 |
17 |
87*48*51 |
75 |
2-4*6 |
0.5 |
|
15 |
EI57/19*28 |
20 |
87*51*51 |
75 |
2-4*6 |
0.58 |
|
16 |
EI57/19*32 |
26 |
87*59*51 |
75 |
2-4*6 |
0.66 |
|
17 |
EI57/19*38 |
31 |
87*64*51 |
75 |
2-4*6 |
0.62 |
|
18 |
EI66/22*22 |
35 |
95*50*59 |
82 |
2-4*6 |
0.75 |
|
19 |
EI66/22*28 |
45 |
95*54*59 |
82 |
2-4*6 |
0.86 |
|
20 |
EI66/22*33 |
50 |
94*63*59 |
82 |
2-4*6 |
0.92 |
|
21 |
EI66/22*35 |
55 |
97*66*59 |
82 |
2-4*6 |
0.98 |
|
22 |
EI66/22*38 |
58 |
96*70*59 |
82 |
2-4*6 |
1.06 |
|
23 |
EI66/22*44 |
69 |
96*76*59 |
82 |
2-4*6 |
1.14 |
|
25 |
EI76.2/25.4*38 |
65 |
77*80*70 |
63*60 |
4-4*6 |
1.6 |
|
26 |
EI76.2/25.4*45 |
85 |
77*86*70 |
63*67 |
4-4*6 |
1.9 |
|
28 |
EI85.8/28.6*38 |
90 |
86*84*78 |
72*62 |
4-4*6 |
2.1 |
|
29 |
EI85.8/28.6*44 |
110 |
86*86*78 |
72*68 |
4-4*6 |
2.41 |
|
30 |
EI85.8/28.6*50 |
146 |
86*84*78 |
172*74 |
4-4*6 |
2.8 |
|
31 |
EI96/32*26 |
70 |
96*72*86 |
80*52 |
4--5*6 |
1.6 |
|
32 |
EI96/32*40 |
130 |
96*86*86 |
80*66 |
4--5*6 |
2.6 |
|
33 |
EI96/32*48 |
170 |
96*94*86 |
80*74 |
4--5*6 |
2.95 |
|
34 |
EI96/32*54 |
200 |
96*101*86 |
80*80 |
4--5*6 |
3.5 |
|
35 |
EI96/32*60 |
250 |
96*106*86 |
80*86 |
4--5*6 |
3.9 |
|
36 |
EI105/35*49 |
230 |
105*97*93 |
88*75 |
4--5*6 |
3.7 |
|
37 |
EI105/35*56 |
270 |
105*104*93 |
88*83 |
4--5*6 |
4.18 |
|
38 |
EI105/35*70 |
390 |
105 × 118 × 103 |
88*97 |
4--5*6 |
5.22 |
|
39 |
EI114/38*57 |
328 |
114 × 108 × 103 |
95*84 |
4--5*6 |
5.5 |
|
40 |
EI114/38*70 |
480 |
114 × 122 × 103 |
95*97 |
4--5*6 |
6.65 |
|
41 |
EI133.2*44.4*50 |
400 |
134*115*115 |
111*80 |
4--5*7 |
6.7 |
|
43 |
EI133.2*44.4*60 |
555 |
134*125*115 |
111*90 |
4--5*7 |
8.1 |
|
45 |
EI133.2*44.4*70 |
730 |
134*135*115 |
111*100 |
4--5*7 |
9.38 |
|
46 |
EI133.2*44.4*75 |
800 |
134*140*115 |
111*105 |
4--5*7 |
10.1 |
|
47 |
EI133.2*44.4*80 |
860 |
134*145*115 |
111/110 |
4--5*7 |
10.8 |
|
49 |
EI150/50*60 |
660 |
150*135*130 |
125*100 |
4--6*8 |
10.4 |
|
50 |
EI150/50*70 |
900 |
150*145*130 |
125*110 |
4--6*8 |
11.8 |
|
51 |
EI150/50*80 |
1100 |
150*155*130 |
125*120 |
4--6*8 |
12.8 |
|
52 |
EI150/50*100 |
1500 |
150*175*130 |
125*140 |
4--6*8 |
16 |
|
53 |
EI188/60*70 |
1550 |
190 × 136 × 165 |
158*110 |
4--6*8 |
21.2 |
|
54 |
EI188/60*80 |
1960 |
190 × 146 × 165 |
158*120 |
4--6*8 |
24.5 |
|
55 |
EI188/60*100 |
2600 |
190 × 166 × 165 |
158*140 |
4--6*8 |
30.5 |
|
56 |
EI188/60*120 |
3500 |
190 × 186 × 165 |
158*160 |
4--6*8 |
36.5 |
|
57 |
EI240/76*84 |
3000 |
241 × 165 × 208 |
180*115 |
4--Φ10 |
50 |
|
58 |
EI240/76*92 |
3500 |
241 × 175 × 208 |
180*120 |
4--Φ10 |
55 |
|
59 |
EI240/76*103 |
3860 |
241 × 185 × 208 |
180*140 |
4--Φ10 |
61 |
|
60 |
EI240/76*118 |
4800 |
241*200*208 |
180*148 |
4--Φ10 |
70 |
|
61 |
EI240/76*133 |
6000 |
241 × 215 × 208 |
180*160 |
4--Φ10 |
78 |
