| 브랜드 이름: | ZXY |
| 모델 번호: | ZXY-EF12.6 |
| MOQ: | Negotiable |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | Carton |
| 지불 조건: | T/T |

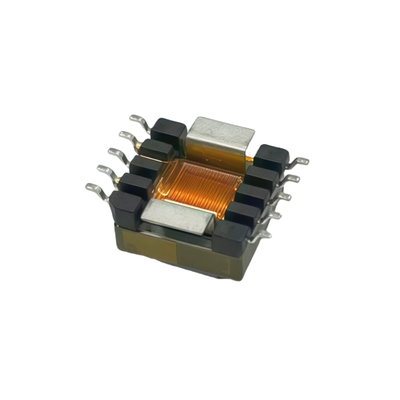

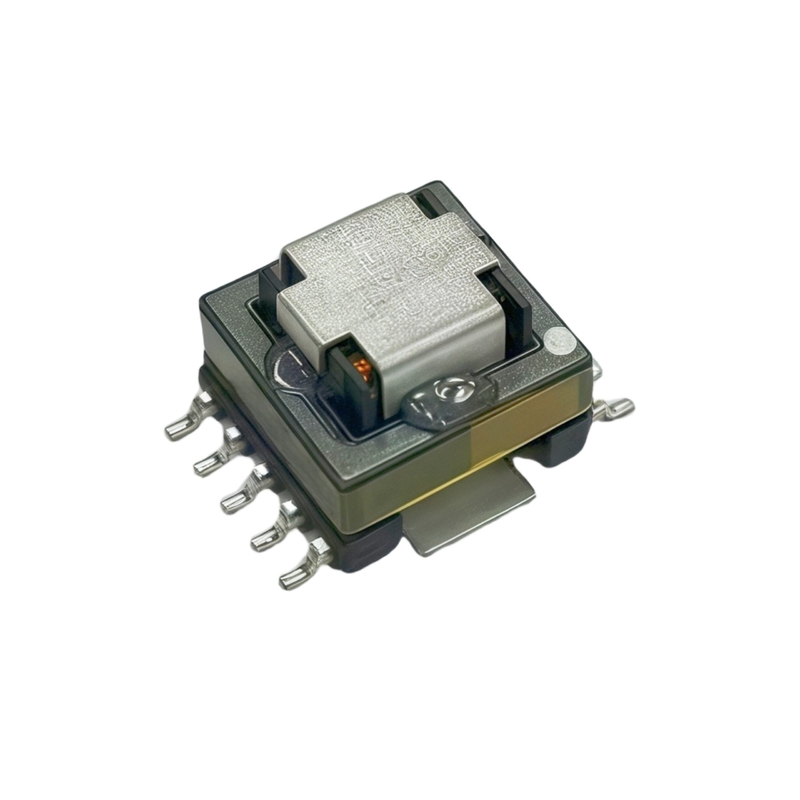

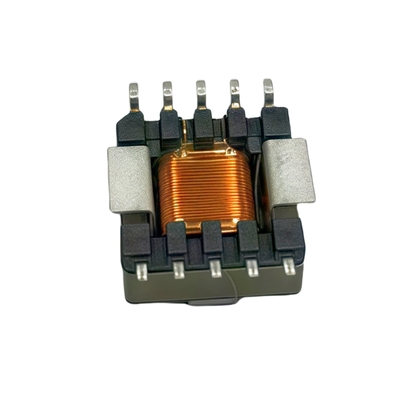

전원 공급에 대한 SMD EF12.6 고주파 전류 변압기 회로 보드는 전원 공급 애플리케이션에서 게임을 바꾸는 솔루션입니다.그들은 현대에 통합하는 것이 매우 쉽습니다., 공간에 제한된 회로 보드를 사용해서 다양한 전자 장치에 적합합니다.전력 손실을 최소화하면서 효율적으로 전기를 전송합니다., 전력 공급 시스템의 전체 효율성을 극대화하는 데 결정적입니다. 그들의 EF12.6 크기는 성능과 크기 사이의 균형을 제공합니다.요구 환경에서도 안정적인 전류 변환을 제공합니다.이 회로판은 고품질의 재료와 첨단 제조 기술로 설계되어 안정적이고 오래 지속되는 성능을 보장합니다.스마트폰과 태블릿과 같은 소규모 소비자 전자제품이나 대규모 산업용 전원 공급 장치에 사용되든, SMD EF12.6 고주파 전류 변압기 회로 보드는 정확한 전류 제어 및 전력 변환을위한 신뢰할 수 있고 효율적인 선택입니다.
1소형화 및 표면 장착 디자인
컴팩트 크기: SMD 패키지, 전통적인 플러그인 전류 트랜스포머보다 훨씬 작으며 고밀도 PCB 레이아웃에 적합합니다.
자동화 생산: 직접 SMT (면적 장착 기술) 용접을 통해 생산 효율성을 향상시키고 인건비를 줄일 수 있습니다.
2높은 정확도와 낮은 오류
높은 선형성: 등급 전류 범위 내에서 출력 신호와 입력 전류 사이의 좋은 선형 관계, 전형적인 오류 범위 ±1%~±3%.
낮은 단계 차이: 특히 AC 신호 (전력 측정과 같은) 에 중요한 단계 전환을 줄이기 위해 최적화된 설계.
3넓은 운영 매개 변수
광범위한 전류 범위: 일반적으로 밀리 앰퍼 (mA) 에서 수십 앰퍼 (A) 의 전류 검출을 지원합니다.
넓은 주파수 대역폭: 산업 주파수 50/60Hz에 적합하며, 일부 모델은 kHz 수준 높은 주파수를 지원합니다 (예를 들어 스위치 전원 공급 애플리케이션).
4낮은 전력 소모와 높은 고립
수동 감지: 전자기 인덕션 원리에 의존하고 자체적으로 전력을 소비하지 않습니다.
전기 격리: 원자 면 ( 측정 전류) 및 2차 면 (출력 신호) 은 격리되어 있으며 회로의 안전을 보장하기 위해 저항 전압은 여러 kV까지 도달 할 수 있습니다.
5응용 시나리오
전기 측정: 스마트 미터, 에너지 모니터링 시스템.
전력 관리: 스위치 모드 전력 공급 장치 (SMPS), 인버터, UPS에서 전류 보호 및 피드백
산업용 전자제품: 모터 드라이브, 인버터, PLC 전류 감지
소비자 전자제품: 충전기와 어댑터의 소형화 설계
| 매개 변수 | 사양 | 이점 |
| 주파수 범위 | 10 kHz ∙ 1 MHz+ | 고속 스위치 애플리케이션 (SMPS, 인버터) 에 이상적입니다. |
| 현재 등급 | 최대 20A (구성 가능) | 중대 ~ 높은 전류 부하를 처리합니다. |
| 회전 비율 | 1:50 / 1:100 (개인 조정 가능) | 다양한 감지 필요에 유연합니다. |
| 격리 전압 | 2.5kV (분) | 고전압 회로용 안전 |
| 원자재 | 높은 투명성 페리트 | 낮은 손실, 높은 주파수에서 높은 효율 |
| 장착형 | 표면 장착 (SMD) | 공간 절감, PCB 조립이 쉽다 |
| 운영 임시 | -40°C ~ +125°C | 극한 환경에서도 신뢰성 |
| 정확성 | ±1% (유례적) | 정확한 전류 측정 |
| 준수 | RoHS, REACH | 환경 친화적 |
| 신청서 | SMPS, 인버터, 태양광 변환기, BMS, 산업용 PSU | 전력전자용 유능성 |
|
