| 브랜드 이름: | ZXY |
| 모델 번호: | ZXY |
| MOQ: | Negotiable |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | Carton |
| 지불 조건: | T/T |

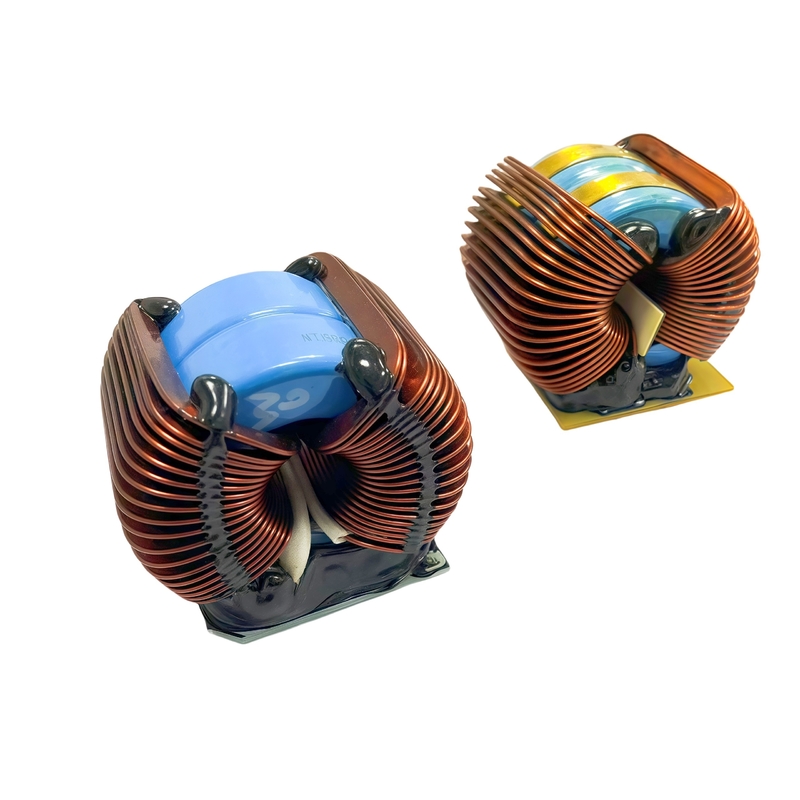

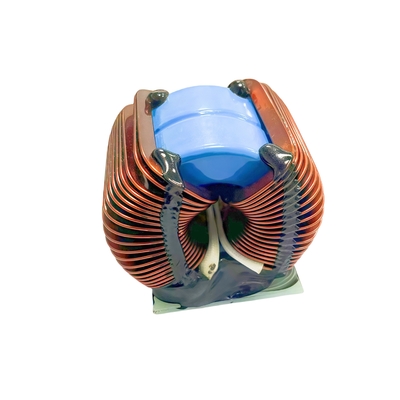

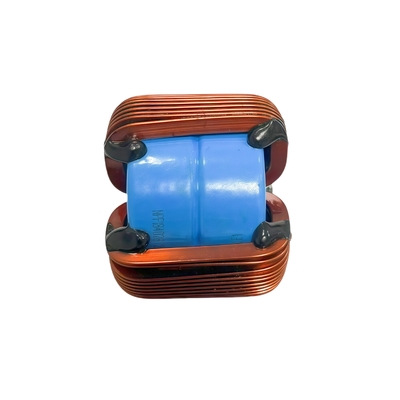

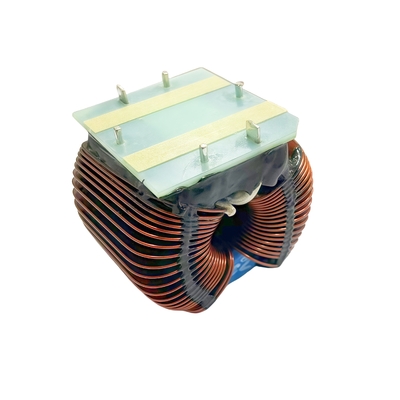

이 태양광 인버터 토로이달 인덕터는 플랫 구리선으로 감겨 있으며, 고전류 응용 분야에서 핵심 에너지 저장 및 필터링 구성 요소 역할을 합니다. 특히 태양광 인버터용으로 설계되었으며, 토로이달 코어 구조는 자기장을 효율적으로 집중시켜 자기 누설 및 에너지 손실을 줄입니다. 플랫 구리선 권선과 결합하여 직류 저항(DCR)을 크게 낮추어 고전류 출력을 처리할 수 있으며, 태양광 시스템에서 직류를 교류로 변환하는 동안 고전력 요구 사항을 완벽하게 충족합니다. 높은 포화 자속 밀도는 전류 변동 중에도 안정적인 인덕턴스 값을 보장하여 고조파 간섭을 효과적으로 억제하고 인버터 변환 효율을 96% 이상으로 높입니다. 또한, 컴팩트한 링 디자인은 설치 공간을 절약하며, 고온 저항 절연 재료는 -40°C ~ +150°C의 야외 극한 환경에서도 안정적인 작동을 보장합니다. 이는 태양광 발전소 및 분산형 태양광 시스템에서 안정적인 전력 변환 지원을 위한 중요한 인덕턴스 구성 요소로, 태양광 에너지의 효율적인 활용을 보장합니다.
1. 고효율 전력 변환
저손실 Fe-Si 코어
기존 페라이트 코어에 비해 Fe-Si 코어는 더 높은 포화 전류를 가지므로 태양광 인버터의 고전류 응용 분야에 적합합니다.
낮은 고주파 손실은 발열을 줄이고 시스템 효율을 향상시킵니다.
플랫 구리선 권선
피부 효과 감소: 고주파에서 전류 분포가 더 균일하여 AC 임피던스를 줄입니다.
더 나은 방열 성능: 플랫 와이어는 표면적이 더 넓어 둥근 와이어보다 20%~30% 낮은 온도 상승을 보입니다.
2. 고전류 처리 용량
태양광 인버터는 지속적인 고전류(예: 50A ~ 200A)가 필요하며, 기존의 둥근 와이어는 과열되기 쉽습니다.
플랫 와이어는 단면적이 더 넓어 컴팩트한 크기를 유지하면서 전류 처리 용량을 향상시킵니다.
실제 측정 비교: 동일한 치수에서 플랫 와이어 인덕터와 둥근 와이어 인덕터의 온도 상승 및 전류 곡선.
3. 구조적 장점
듀얼 링 코어 디자인: 인덕턴스 값을 유연하게 조정하기 위해 적층할 수 있습니다.
높은 기계적 강도: 플랫 와이어는 단단히 감겨 있어 뛰어난 진동 저항성을 제공하므로 야외 태양광 환경에 적합합니다.
자동화 친화적인 생산: 플랫 와이어는 기계 권선이 더 쉬워 둥근 와이어보다 더 나은 일관성을 제공합니다.
4. PV 인버터에서 핵심 역할
DC-AC 변환에서 필터링 및 에너지 저장, 고주파 고조파 억제.
MPPT(최대 전력점 추적) 회로의 중요한 구성 요소로, 발전 효율을 향상시킵니다.
시스템 수명 연장: 낮은 온도 상승 설계는 전해 커패시터와 같은 주변 구성 요소의 노화를 줄입니다.
| 특징 | 사양/설명 |
| 코어 재료 | 고급 철-실리콘-알루미늄(Fe-Si-Al) 합금 |
| 권선 | 1.5*10mm 플랫 구리선 |
| 정격 전류 | 연속: 50-200A (더 높은 옵션 맞춤 가능) |
| 인덕턴스 안정성 | 우수한 DC 바이어스 특성, 고전류에서 최소한의 인덕턴스 감소 |
| 주파수 범위 | 20kHz-100kHz 스위칭 주파수에 최적화됨 |
| 효율 | >98% 변환 효율 |
| 온도 범위 | 작동: -40°C ~ +150°C(H급 절연) |
| 열 성능 | 낮은 열 저항, 균일한 열 분포 |
| EMI 성능 | 토로이달 구조는 전자기 간섭을 최소화합니다. |
| 신뢰성 | 진동 방지, 방습 코팅, IEC 60068 표준 준수 |
| 크기 장점 | 동일한 정격 전력의 기존 인덕터보다 30% 더 컴팩트 |
| 응용 분야 | 스트링/중앙 PV 인버터, 에너지 저장 PCS, EV 충전 시스템 |
|
