| 브랜드 이름: | ZXY |
| 모델 번호: | ZXY-CW4L2-3A-S |
| MOQ: | Negotiable |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | Carton |
| 지불 조건: | T/T |

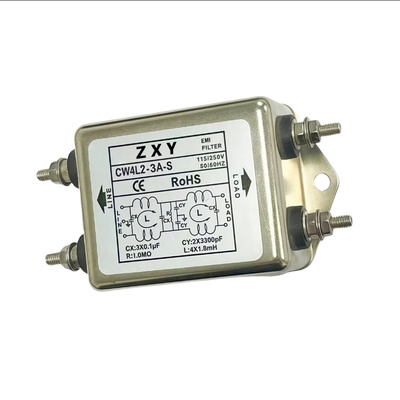

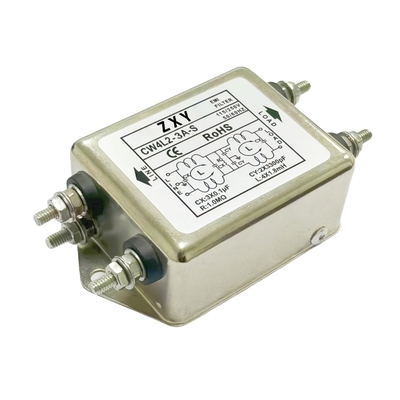

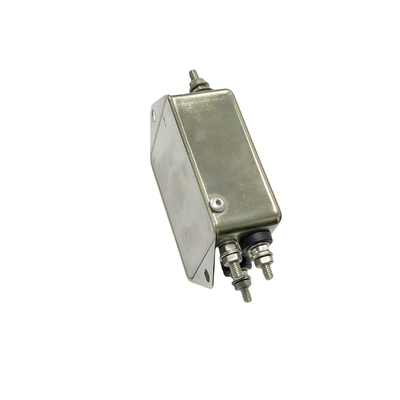

플러그인 단상 AC 듀얼 스테이지 전원 필터는 115/250V AC 전원 라인에서 전자기 간섭(EMI) 및 무선 주파수 간섭(RFI)을 억제하도록 설계된 고성능 EMI 필터입니다. 듀얼 스테이지 필터링 아키텍처(공통 모드 + 차동 모드)를 특징으로 하며, 삽입 손실이 40dB @ 1MHz를 초과하는 고주파 노이즈(150kHz~30MHz)를 효과적으로 감쇠시킵니다. UL 1283, EN/IEC 60939 및 RoHS 표준을 준수하며, 플러그인 또는 스크류 터미널 연결을 갖춘 소형 난연성(UL94 V-0) 설계를 제공합니다. 산업 자동화, 의료 기기, 통신 및 민감한 전자 제품에 이상적이며, 가혹한 환경(-25°C ~ +85°C)에서 안정적인 전원 품질을 보장하면서 누설 전류를 낮게 유지합니다(<0.5mA).
1. 고효율 듀얼 스테이지 필터링 — 공통 모드 및 차동 모드 2단계 노이즈 억제, 삽입 손실 >40dB@1MHz, 고주파 간섭 효과적으로 필터링.
2. 안전하고 신뢰할 수 있음 — UL/EN/IEC 표준 준수, 난연성 하우징(UL94 V-0), 누설 전류 <0.5mA, 민감한 장비에 적합.
3. 소형 플러그 앤 플레이 디자인 — 모듈식 플러그 앤 플레이 디자인, 넓은 온도 범위 작동(-25°C ~ 85°C), 산업, 의료, 통신 및 기타 응용 분야에 적합.
기능:
1. 듀얼 스테이지 노이즈 억제
공통 모드 + 차동 모드 2단계 필터링 아키텍처를 활용하여 고주파 전자기 간섭(EMI/RFI)을 효과적으로 필터링합니다.
2. 광대역 간섭 보호
150kHz ~ 30MHz 노이즈 주파수 범위를 커버하며, 1MHz에서 삽입 손실이 >40dB로 전원 순도를 보장합니다.
3. 안전 규정 준수
UL 1283 및 EN/IEC 60939 표준을 준수하며, 난연성 하우징(UL94 V-0)과 누설 전류 <0.5mA로 장비 및 개인 안전을 보장합니다.
4. 안정적이고 환경 저항성
-25°C ~ 85°C의 넓은 온도 범위를 지원하여 가혹한 산업 및 의료 환경에 적합합니다.
5. 플러그 앤 플레이
모듈식 플러그 앤 플레이 디자인, 스크류 터미널과 호환, 단상 AC 라인(115/250V)에 신속하게 배포 가능.
| 매개변수 | 사양 |
| 모델 | CW4L2-3A-S |
| 정격 전압 | 115/250V AC, 50/60Hz |
| 정격 전류 | 3A (연속) |
| 작동 온도 | -25°C ~ +85°C |
| 필터 단계 | 듀얼 스테이지 (공통 모드 + 차동 모드) |
| 삽입 손실 | >40dB @ 1MHz (일반) |
| 노이즈 감쇠 | 고주파 EMI/RFI 억제 (150kHz ~ 30MHz) |
| 안전 표준 | UL 1283, EN 60939, IEC 60939 |
| 누설 전류 | <0.5mA (일반 @ 250V AC) |
| 절연 내전압 | 1500V AC (입력-출력, 1분) |
| 절연 저항 | >100MΩ @ 500V DC |
| 하우징 재질 | 난연성 플라스틱 (UL94 V-0) |
| 종단 | 플러그인 (퀵 커넥트) / 스크류 터미널 옵션 |
| 치수 | 소형 디자인 (예: 60mm * 45mm * 30mm, 모델별로 다름) |
| 준수 | RoHS, REACH, CE 마크 |
| 응용 분야 | 산업 자동화, 의료 기기, 통신, 전원 공급 장치, 오디오/비디오 |
|
|
