| 브랜드 이름: | ZXY |
| 모델 번호: | ZXY-1R5 |
| MOQ: | 협상 가능 |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 판지 상자 |
| 지불 조건: | t/t |

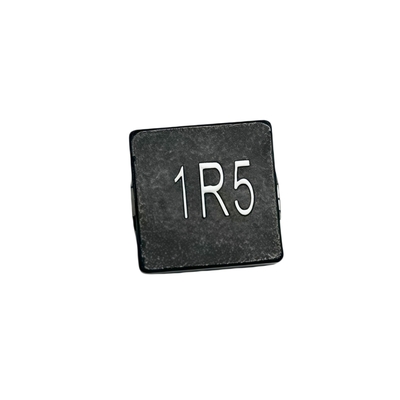

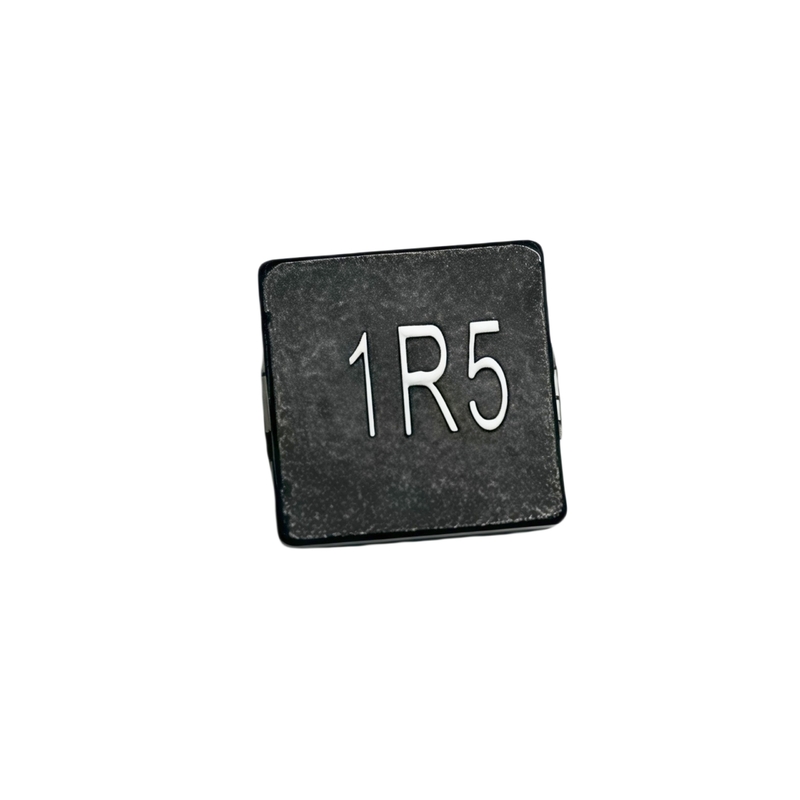

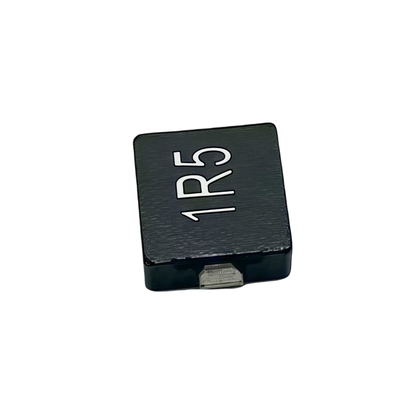

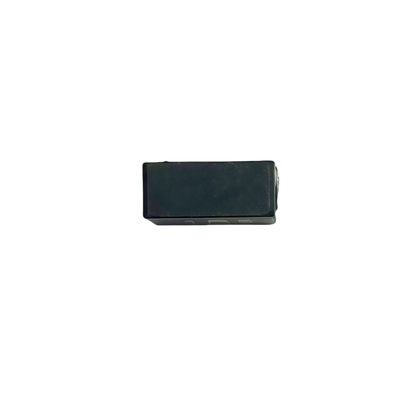

1R5 SMD 전력 인덕터 (1.5 μ H) 는 평면 표면 마운트 인덕터로 평면 구리 와이어 와일링과 내장 된 자기 보호 구조가 있습니다.그것은 낮은 DC 저항 (DCR) 과 높은 전류 운반 능력을 가지고 있습니다., 고 주파수 스위치 회로에 적합합니다. 그것의 닫힌 자기 회로 디자인은 효과적으로 전자기 간섭 (EMI) 을 억제하고 시스템 안정성을 향상시킵니다.고온 (-40 °C ~ + 125 °C) 에 내성이 있으며디지털 증폭기, DC-DC 변환기 및 고밀도 전력 모듈에 적합하며, 높은 효율성과 컴팩트 패키지 (예를 들어 5x5mm 또는 7x7mm) 를 균형있게하고 산업용,자동차 전자기기, 그리고 소비자 응용 프로그램.
1효율적인 평면 구리 와이어 설계: 평면 구리 와이어 와이빙을 사용하여 피부 효과와 직류 저항 (DCR) 을 줄이고, 전류 운반 능력을 향상시키고 에너지 손실을 줄입니다.
2자기 보호 구조: 통합 된 폐쇄 자기 회로 설계는 전자 자기 간섭 (EMI) 을 효과적으로 억제하고 주변 회로에 영향을 미치지 않습니다.그리고 시스템 안정성을 향상시킵니다.
3높은 온도 저항: 넓은 작동 온도 범위 (-40 ° C ~ + 125 ° C, 일부 모델은 + 150 ° C까지 도달 할 수 있습니다) 로 고 전력 및 고 온도 환경에 적합합니다.
4컴팩트 SMT 패키지: 표준 SMD 사각형 설계 (5x5mm 또는 7x7mm와 같이) 는 PCB 공간을 절약하고 고밀도 회로 레이아웃에 적합합니다.
5높은 신뢰성 응용 프로그램: 디지털 증폭기 및 DC-DC 변환기와 같은 고 주파수 스위칭 회로에 적합하며 산업, 자동차 전자 및 소비자 장치를 지원합니다.RoHS/AEC-Q200 표준을 준수하고.
1R5 SMD 전원전도자의 두 가지 핵심 기능의 요약:
1효율적인 에너지 저장 및 변환
스위치 전원 공급 장치의 핵심 에너지 저장 부품 (DC-DC Buck/Boost 회로와 같이) 으로, 효율적인 에너지 변환은 1.5μH 인덕턴스 값으로 달성됩니다.전력 손실을 줄이고 시스템 효율성을 향상시킵니다..
평평한 구리 와이어 디자인은 고주파 손실을 줄이고 빠른 충전 및 방출을 지원하며 고주파 (500kHz 이상) 디지털 증폭기 (D급) 및 기타 시나리오에 적합합니다.
2전기 자기 간섭 (EMI) 억제
통합된 자기 보호 구조는 고주파 소음과 자기장 누출을 효과적으로 억제합니다.주변 민감한 회로 (RF 또는 신호 처리 모듈과 같은) 과의 간섭을 줄입니다., 안정적인 시스템 운영을 보장합니다.
닫힌 자기 회로 설계는 EMC 요구 사항을 충족시키고 자동차 전자제품 및 산업 전원 공급 장치와 같은 혹독한 환경에 적합합니다.
간단히 말해서, 효율적인 전력 처리와 전자기 호환성 최적화라는 이중 기능을 가지고 있습니다.
| 특징 | 설명 |
| 인덕턴스 값 | 1.5μH (등급)±20% 허용량 |
| 건축물 | 평평한 구리 와이어 와일링을 통해 피부 효과를 줄이고 DCR을 낮추기 위해 |
| 보호 | 최소 EMI 및 향상된 소음 억제를 위한 통합 자기 보호 |
| 현재 등급 | 높은 포화 전류 (Isat) 최대 3A-20A (모델에 따라) |
| DCR (DC 저항) | 효율적인 전력 변환을 위한 극저 밀리오hm 범위 |
| 작동 온도 | -40°C ~ +125°C (일부 모델에서는 +150°C까지 확장) |
| 원자재 | 고주파 안정성을 위한 페리트 또는 합금 분말 |
| 패키지 크기 | 컴팩트 SMD (예를 들어, 5x5mm 또는 7x7mm), RoHS 준수 |
| 신청서 | D급 증폭기, DC-DC 변환기 (Buck/Boost), 자동차/산업용 PSU |
| 인증서 | AEC-Q200 (자동차용 옵션) |
|
