| 브랜드 이름: | ZXY |
| 모델 번호: | ZXY |
| MOQ: | 협상 가능 |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 판지 상자 |
| 지불 조건: | t/t |

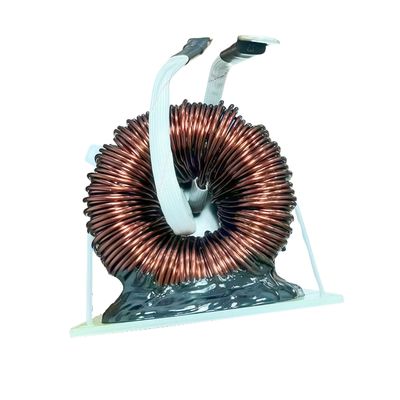

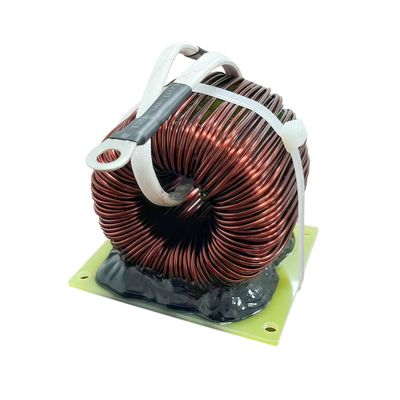

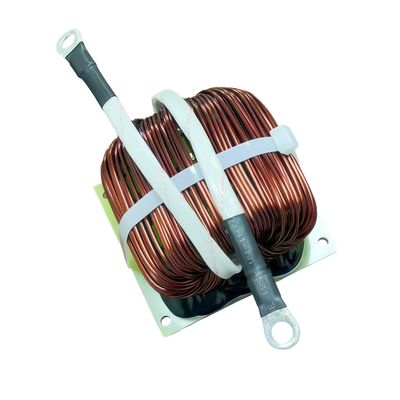

이 ** 1mH 60A 커스터마이즈 된 대형 토로이드 인듀터 코일 **는 높은 전류 애플리케이션을 위해 설계되었으며, 향상된 효율성과 열 안정성을 위해 ** 이중 자기 고리 구조 **를 갖추고 있습니다.1 회로 (single-winding, 1 turn) 디자인으로, 그것은 ** 연속 60A 전류 ** 및 ** 1mH 인덕턴스 **를 지원하면서 DC 저항 (DCR) 을 최소화하여 ** 전력 변환기, 인버터, EV 충전 시스템,그리고 산업용 모터 드라이브**** toroidal 모양은 EMI를 줄이고 ** 높은 온도 내성 구조**는 까다로운 환경에서 신뢰할 수있는 성능을 보장합니다.페리트 또는 철가루) 는 저손실 또는 고 포화 응용 프로그램에 최적화를 허용합니다..
1. * * 높은 전류와 높은 부하 * * - 지원 * * 60A 연속 전류 * *, 높은 전력 변환, 인버터 및 산업 드라이브 시스템에 적합.
2. * * 이중 자기 고리 구조 * * - 자기 회로 분포를 최적화하고, 회전 전류 손실을 줄이고, 효율성과 온도 상승 성능을 향상시킵니다.
3. * * 1mH 높은 인덕턴스 안정적인 출력 * * - 넓은 주파수 범위에서 인덕턴스 일관성을 유지하고 전류 파장을 억제합니다.
4. * * 단일 롤링 저저항 설계 * * - 직류 저항 (DCR) 을 줄이고 열 발생을 줄이고 에너지 효율을 향상시킵니다.
5- 낮은 EMI를 가진 고리 모양의 자기 코어 - 포함 된 자기 회로 구조는 전자기 간섭을 효과적으로 억제하고 고밀도 전력 공급 시스템에 적합합니다.
새로운 에너지, 전기 차량, 산업용 전원 공급 장치 등과 같은 가혹한 시나리오에 적합하며 사용자 정의 된 자기 핵 물질 (철 실리콘 알루미늄, 나노 크리스탈 등) 을 지원합니다.
| 매개 변수 | 사양 | 언급 |
| 인덕턴스 (L) | 1mH (±10% 또는 맞춤 허용량) | 1kHz, 0.1V에서 측정 |
| 등급 전류 (I)RMS) | 60A (연속) | 온도에 따라 |
| 포화 전류 (I)앉아있었다) | ≥80A (20% 인덕턴스 감소) | 원자재에 의존합니다. |
| DC 저항 (DCR) | <0.5mΩ (기반) | 저손실 설계 |
| 작동 주파수 | 최대 100kHz (핵소 재료에 따라) | 페리트: 더 높은 주파수 / 분말 핵: 더 높은 전류 |
| 원자재 | 이중 자기 반지 (Fe-Si-Al / 나노 크리스탈린 / 고 플럭스 분말) | 사용자 정의 |
| 나선형 | 단층, 1회전 (중량 포일 또는 리츠 와이어) | 낮은 피부 효과 |
| 온도 범위 | -40°C ~ +150°C | 열등급 H 가능 |
| 핵심 손실 | 낮은 히스테리세스 및 에디 전류 손실 | 높은 효율을 위해 최적화 |
| EMI 성능 | 우수한 (토로이드 구조가 누출 흐름을 최소화) | 회로 내 소음 감소 |
|
|
