| 브랜드 이름: | ZXY |
| 모델 번호: | CW12C-3A-S |
| MOQ: | 협상 가능 |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 판지 상자 |
| 지불 조건: | t/t |

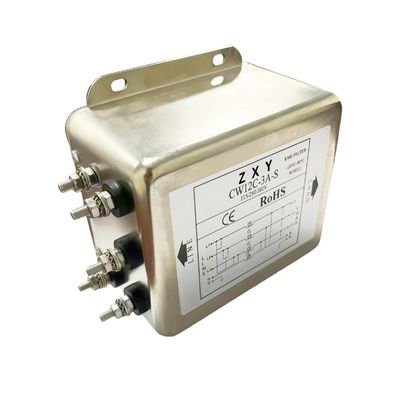

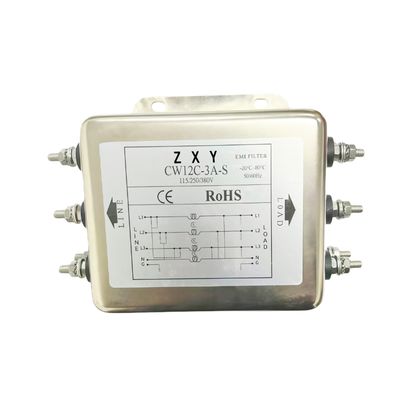

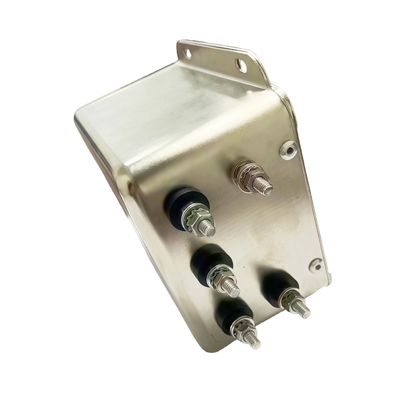

CW12C-3A-S는 볼트 고정 설치를 사용하여 복잡한 산업 환경에 설계된 3단계 4선 전력 필터 정제기입니다.그것은 효과적으로 전력망에 있는 전자기 간섭과 전파 간섭을 억제 할 수 있습니다., 가동 중 서보 드라이브, 주파수 변환기, 인버터 및 기타 장비에서 생성되는 하모닉을 정화하면서 정밀 장비의 안정적인 작동을 보장합니다.그리고 전력 시스템 전체가 엄격한 전자기 호환성 표준을 충족하는지 확인합니다.그 견고한 볼트 연결 방법은 높은 전류 흐름 용량과 높은 신뢰성 연결을 제공합니다.자동화 생산 라인에서 전력 품질 및 시스템 반 간섭 능력을 향상시키는 이상적인 선택이됩니다., 전력 전자제품, 그리고 서보 시스템.
1주파수 변환기 및 인버터의 응용
시나리오: 팬, 펌프 및 압축기와 같은 공장 장비에 대한 변주 주파수 드라이브 시스템; 전력망에 연결된 인버터 및 태양광 발전소의 에너지 저장 변환기.
기능: VFD/인버터의 전환 과정에서 생성되는 고주파 하모닉과 강렬한 전자기 간섭을 효과적으로 필터링합니다.같은 네트워크에 있는 다른 민감한 장비와의 간섭을 방지하는 것동시에 장비 자체가 전자기 호환성 표준을 충족하고 테스트를 성공적으로 통과하는지 확인합니다.
2. 세르보 드라이브 시스템 응용 프로그램
시나리오: CNC 기계 도구, 산업용 로봇, 자동 조립 라인 및 포장 기계와 같은 정밀 운동 제어 분야.
기능: 세르보 드라이브는 그리드 장애에 매우 민감하며 또한 스스로 간섭을 발생시킵니다. 이 정화기는 세르보 드라이브에 공급되는 전력을 정화합니다.네트워크 장애로 인한 위치 오류 또는 경보를 방지하는 것또한, 이 시스템은 서버 드라이브에 의해 발생하는 소음을 차단하여, 시스템 내의 인코더와 센서와 같은 구성 요소의 안정적인 작동을 보장합니다.
3산업 자동화 생산 라인 및 복잡한 전기 환경
시나리오: 자동차 제조, 반도체 생산 라인, 식품 가공 등에서 수많은 혼합 전기 장치 (예를 들어, PLC, HMI, 로봇, 고전력 모터) 를 사용하는 작업장
기능: 전체 작업장 또는 지역 영역에 대한 전기 정화 센터로 기능하며 장비 시작/정지 주기와 비선형 부하 작업으로 인한 네트워크 오염을 해결합니다.제어 시스템 장애를 줄여줍니다., 데이터 획득 이상, 설명되지 않은 장비 트립, 전체 생산 라인 신뢰성 및 효율성을 향상.
4매우 민감한 장비가 뛰어난 전력 품질을 요구합니다.
시나리오: 정밀 측정 장비, 의료 영상 장비 (예를 들어 CT 스캐너), 실험실 장비, 데이터 센터 서버 룸.
기능: 이러한 장치에 ′′깨끗한"전력을 공급하여 전압 스파이크, 하모닉 왜곡 및 고주파 잡음이 측정 정확성, 이미지 품질,또는 데이터 처리 정확성.
요약하면 CW12C-3A-S의 핵심 응용 가치는 다음과 같습니다.
복잡한 산업용 전력망 내에서, 그것은 보호자로 작용합니다.인버터 및 서보 시스템과 같은 주요 장애 원소의 방해 없는 작동, 동시에 네트워크 및 다른 민감한 장비의 오염으로부터 보호그 볼트-온 설치 기능은 높은 전류 응용 프로그램에서 연결 신뢰성 및 장기 안정성을 보장합니다.
| 특징 범주 | 성능 특성 | 설명 / 혜택 |
| 전기 토폴로지 | 3단계, 4선 시스템 | 중립 전선을 가진 표준 3단계 전력 시스템에 설계되어, 선에서 선으로 그리고 선에서 중립으로의 장애를 위한 포괄적인 필터링을 보장합니다. |
| 필터링 성능 | EMI/RFI 억제 | 유도 및 방사성 전자기 간섭 (EMI) 및 전파 간섭 (RFI) 을 효과적으로 완화합니다. |
| 광대역 노이즈 필터링 | 넓은 주파수 범위 (예를 들어 150kHz에서 30MHz 이상) 에서 높은 삽입 손실을 제공하며 인버터와 세르보로부터의 전환 소음을 목표로합니다. | |
| 하모닉 전류 흡수 | 하위 계층의 하모닉 전류를 흡수하고 완화하여 전체 전력 품질을 향상시키고 총 하모닉 왜곡 (THD) 을 줄이는 데 도움이됩니다. | |
| 전류 및 전압 | 높은 전류 용량 (3A) | 1단계 당 3Amp의 연속 전류를 위해 등급화되어 있으며, 중소에서 중소 전력 드라이브 및 시스템에 대한 보호 및 청소 전력을 위해 적합합니다. |
| 강력한 전압 등급 | 표준 3단계 전압 수준 (예를 들어 380VAC, 480VAC) 에서 안정적으로 작동하도록 설계된 것. | |
| 기계 설계 | 볼트 장착 (스크루프 터미널) 연결 | 안전, 고압, 저저저항성 연결을 제공합니다. 고 진동 환경에 이상적이며 장기 신뢰성을 보장합니다. |
| 견고 한 차체 와 건축 | 산업용 금속 가옥은 가혹한 공장 바닥에 탁월한 보호 및 기계적 내구성을 제공합니다. | |
| 신뢰성 및 안전성 | 낮은 누출 전류 설계 | 단계/선에서 지상으로의 전류 흐름을 최소화하여 안전성을 유지하며, 지상 결함 회로 차단기 (GFCI) 의 귀찮은 트리핑을 방지합니다. |
| 높은 온도 에 저항 하는 능력 | 고품질의 핵심 재료와 윙링을 사용해서 높은 작동 온도에서도 성능과 신뢰성을 유지합니다. | |
| 준수 및 표준 | EMC 준수 지원 | 산업용 장비에 대한 CISPR, EN (CE 마크) 및 FCC Part 15와 같은 국제 EMC 표준의 준수 달성에 대한 지원. |
| 응용 프로그램 특정 | 인버터와 세르보 드라이브 최적화 | 회로 설계는 현대 인버터와 서보 드라이브의 고속 전환 IGBT에서 생성되는 전형적인 노이즈 스펙트럼에 대응하도록 특별히 조정되었습니다. |
| 시스템 안정성 강화 | 전원 공급을 정화함으로써 민감한 컨트롤러, 인코더 및 센서의 오작동을 방지하여 전체 자동화 시스템의 안정성을 향상시킵니다. |
|
|
