| 브랜드 이름: | ZXY |
| 모델 번호: | T9 * 5 * 3 |
| MOQ: | 협상 가능 |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 판지 상자 |

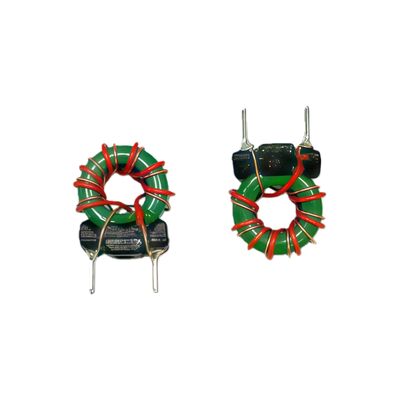

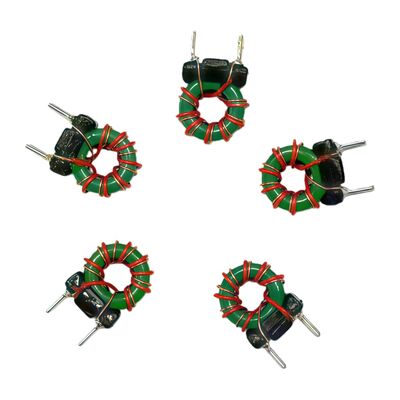

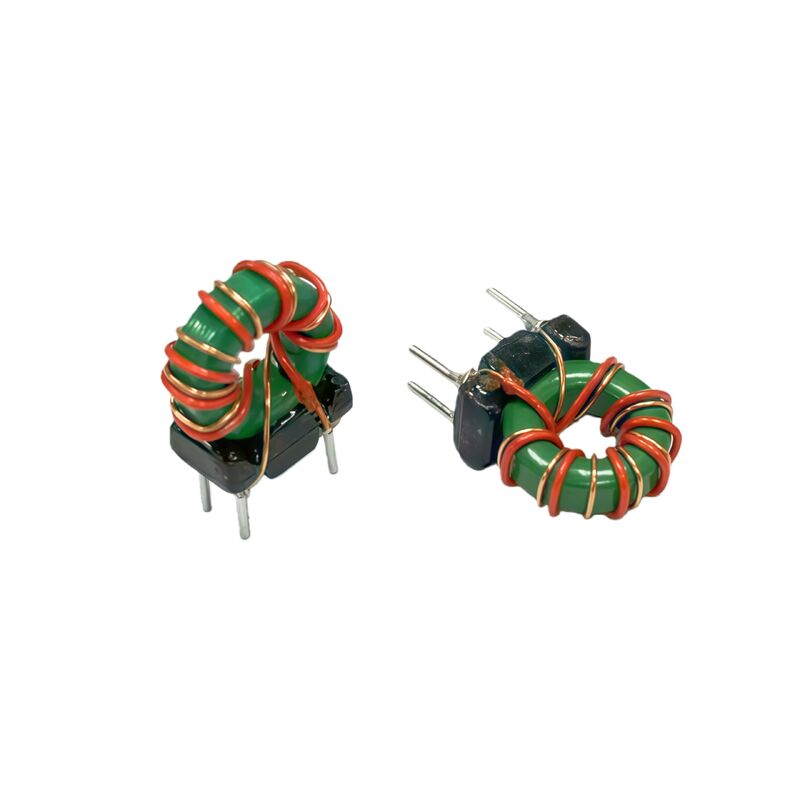

T9 * 5 * 3 중형 자석 이중 와이어 와일딩 200UH 자석 고리 인덕터 에너지 저장 필터
1제품 설명
다음은 구성 요소에 대한 전문적인 소개 문장입니다:
T9×5×3 중성 자석 쌍무선 부착 200μH 타로이드 인듀서에너지 저장 및 필터링을 위해 설계된 고효율 전력 부품, 중기반 스위치 모드 전력 애플리케이션Mn-Zn 페리트 코어 (μi ≈ 1250) 로 구성되어 있으며, 우수한 자기 결합과 낮은 코어 손실을 제공하여 Buck, Boost 또는 Buck-Boost 토폴로지와 같은 DC-DC 변환기에 적합합니다.이중 와이어 와일링 구성이 전류 처리 능력을 향상, AC 저항을 줄이고 열 성능을 향상시킵니다. 200μH의 인덕텐스로 출력 전류를 효과적으로 부드럽게하고, 파장을 최소화하고, 스위치 사이클 중에 에너지를 저장합니다.저중력 시스템에서 안정적이고 효율적인 전력 공급을 보장합니다..
1에너지 저장 기능
작동 원리: 스위치 모드 전원 공급 장치 (박 및 부스트 회로와 같이) 에서 스위치 트랜지스터가 켜지면 전류가 인덕터를 통과합니다.그리고 전기 에너지는 자기 에너지로 변환되고 자기 반지의 자기장에 저장됩니다.스위치 튜브가 꺼지면, 인덕터는 전류의 연속성을 유지하기 위해 자기 에너지를 방출합니다.
기능: 회로의 "에너지 버퍼 풀"로서, 효율적인 DC-DC 변환을 달성하는 열쇠인 부하에 지속적인 원활한 에너지 공급을 보장합니다.
2필터링 기능 (평면 파동)
작동 원리: "전류 변화를 방해"하는 인덕턴스 특성을 활용하여 스위치에서 생성되는 고주파 펄싱 전류 (레플) 에 높은 임피던스가 형성됩니다.따라서 * * 전류 변수를 억제 * * 및 출력 DC 전류를 부드럽게 만드는.
기능: 출력 전류의 파동과 소음을 크게 줄이고 전력 공급의 품질을 향상시키고 후속 정밀 회로에 깨끗한 전력을 제공합니다.
3구조에 의해 제공된 향상된 기능
이중 선 평행 롤링: 이 구조는 물리적으로 두 개의 단단하게 결합 된 롤링을 달성 할뿐만 아니라 두 가지 주요 장점을 제공합니다.
전류 용량을 증가 시키기: 평행 전선 두 개의 전선이 단일 전선보다 더 큰 포화 전류를 전달 할 수 있습니다.
고 주파수 손실을 줄이십시오: 와이어의 가로 면적 비율에 대한 표면 면적을 최적화함으로써 고 주파수에서 피부 효과 손실이 효과적으로 감소하여 효율성을 향상시킵니다.
요약: 이 부품은 자기 고리를 통해 에너지를 저장합니다.효율적이고 낮은 파동 전력 변환 및 소량의 공급을 달성합니다..
2성능 특성
| 분류 | 매개 변수 / 특징 | 전형적인 사양 / 설명 |
| 기본 사양 | 핵심 타입 | 토로이드 (반지) |
| 원자재 | Mn-Zn 페리트 ("중기 자기성"), μi ≈ 1250 | |
| 핵심 차원 | Ø9.0mm (OD) x Ø5.0mm (ID) x 3.0mm (H) | |
| 전기 성능 | 인덕턴스 (L) | 각 굴곡당 200μH (±20% 또는 지정된 경우) |
| DC 저항 (DCR) | 낮은 (예를 들어, 롤링당 < 0.5 Ω) 듀얼 와이어 와일링은 와일링이 평행할 때 효과적인 DCR를 감소시킵니다. | |
| 포화 전류 (Isat) | 핵심 재료/대량에 의해 정의됩니다. 중간 저전력 애플리케이션에 적합합니다 (예를 들어, 몇 백 mA ~ 2A 범위). | |
| 가등류 (Irms) | 열 한계, 일반적으로 ISAT보다 낮습니다. | |
| 자기 공명 주파수 (SRF) | 높은 (MHz의 수십) 콤팩트 윙 및 낮은 기생물 용량으로 인해. | |
| 윙링 & 건설 | 윙딩 스타일 | 이중 와이어, 평행 상처 (비필라) |
| 와이어 종류 | 에나멜 된 구리 와이어 | |
| 결합 | 밀접한 자기 결합 윙링 사이 (연착 계수 k ≈ 0.95+) | |
| 애플리케이션 지향적 기능 | 주요 기능 | 에너지 저장 및 전력 필터링 스위치 모드 전원 공급 장치 (SMPS) 에서 |
| 최적의 주파수 범위 | 중간 주파수 SMPS (예를 들어, 50 kHz에서 500 kHz). | |
| 주요 이점 1 | 낮은 핵 손실 가동 주파수에서, 더 높은 효율을 가져옵니다. | |
| 주요 이점 2 | 낮은 방사능 EMI 타로이드의 마그네틱 경로가 닫혀있기 때문에 | |
| 핵심 이점 3 | 높은 전류 용량 및 감소 된 AC 손실 이중 유선 평행 롤링에서 | |
| 전형적 사용법 | 버크, 부스트, 버크-부스트 변환기에 출력 필터/에너지 저장 인덕터; 저전력 LED 드라이버; DC-DC 전원 모듈. | |
| 신뢰성 | 작동 온도 | -40°C ~ +85°C (물질 등급에 따라 +125°C) |
| 단열 | 유선 에마일 은 회전 사이 에 단열 을 제공한다. |
