ZXY3529 10K:600옴 오디오 변압기 고정밀 임피던스 매칭, 전문가용 오디오 장비용 갈바닉 절연

브랜드 이름:	ZXY
모델 번호:	ZXY3529
MOQ:	협상 가능
가격:	협상 가능
포장에 대한 세부 사항:	판지 상자

상세 정보

제품 설명

상세 정보

원래 장소:

센즈헨 광동

RoHS、ISO9001、CE

강조하다:

10K:600옴 오디오 변압기

고정밀 오디오 변압기

갈바닉 절연 임피던스 매칭 변압기

제품 설명

ZXY3529 10K:600옴 오디오 변압기

ZXY3529는 전문 오디오 시스템에서 완벽한 임피던스 매칭과 완벽한 갈바닉 절연을 제공하도록 설계된 정밀하게 설계된 10K:600옴 오디오 변압기입니다. 10,000옴과 표준 600옴 라인 레벨 임피던스 사이를 변환함으로써 진공관 프리앰프, 믹싱 콘솔, 방송 장비와 같은 중요한 장비 간의 최적의 신호 전송을 보장합니다. 완전히 차폐된 구조로 접지 루프 잡음과 전자기 간섭(EMI)을 적극적으로 제거하는 동시에 매우 낮은 왜곡으로 넓고 평탄한 주파수 응답을 유지합니다.

주요 특징

정확한 임피던스 매칭:전문 오디오 장비 간의 효율적인 신호 전송을 위해 엄격하게 보정된 10,000Ω:600Ω 권선비
낮은 왜곡:0.5% 미만의 총 고조파 왜곡으로 20Hz-20kHz 범위에서 선형 응답을 유지합니다.
이중 소음 차단:신호 대 잡음비가 90dB 이상인 3층 전자파 차폐 구조
산업용 등급 내구성:-40°C ~ +85°C의 작동 범위에서 MIL-STD-202G 진동 테스트 표준을 충족합니다.
다기능 회로 적응:튜브 및 트랜지스터 장치와 호환되는 병렬 및 직렬 피드 회로 설계 지원

성능 특성

기능 카테고리	사양 / 설명
핵심 전기 사양	임피던스 비율: 10,000Ω: 600Ω 주파수 응답: ±1dB, 50Hz - 15kHz(기준 1kHz) 삽입 손실: 일반적으로 1kHz에서 < 0.8dB 1차 인덕턴스: ≥ 40H(1kHz, 1V에서)
신호 무결성	왜곡(THD): < 0.3% @ 1kHz, 정격 레벨 공통 모드 제거(CMRR): > 60dB 레벨 처리: 일반 +20dBu
구조 및 신뢰성	코어: 고투과성 규소강, 진공 함침 차폐: 3중 정전기, 자성 및 외부 캔 터미널: 금도금 납땜 러그 작동 온도: -25°C ~ +85°C
주요 애플리케이션	전문 오디오: 튜브 마이크 프리앰프 출력, DI 박스, 믹싱 콘솔 I/O 방송/통신: 라인 레벨 절연 및 임피던스 매칭 고급 및 DIY 오디오: 빈티지 장비 복원, 맞춤형 오디오 인터페이스 디자인
표준 및 규정 준수	IEC 60096, MIL-T-27 성능 표준을 충족하도록 설계됨 절연 전압: > 1 kV RMS(1차 - 2차 및 코어)

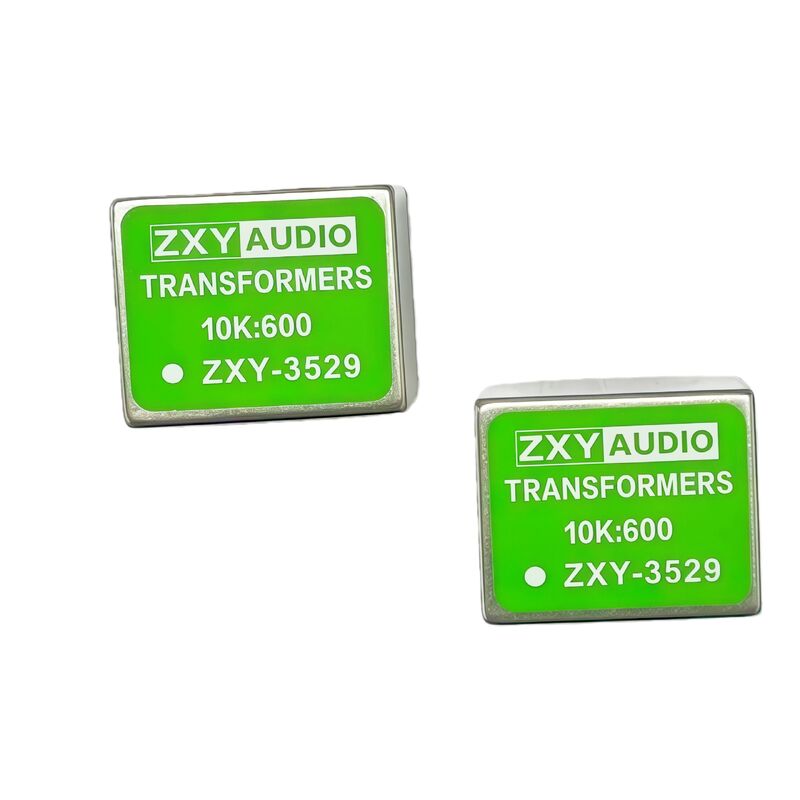

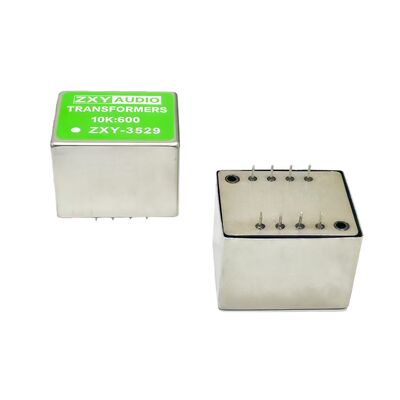

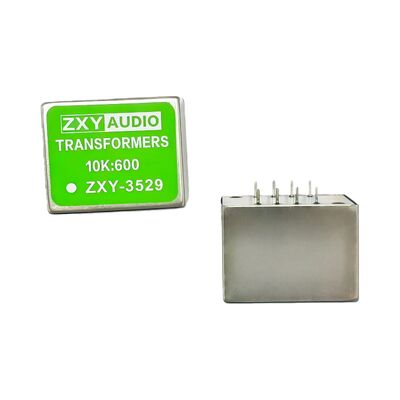

제품 이미지
