| 브랜드 이름: | ZXY |
| 모델 번호: | ZXY |
| MOQ: | 협상 가능 |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 판지 상자 |

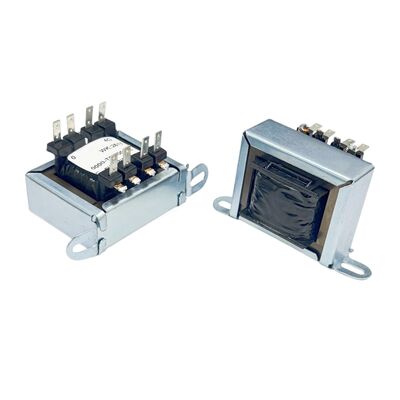

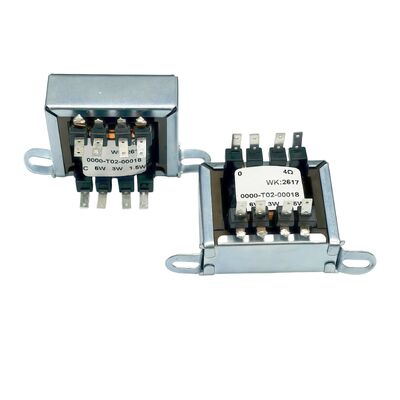

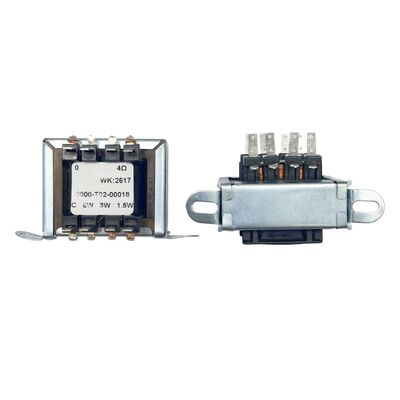

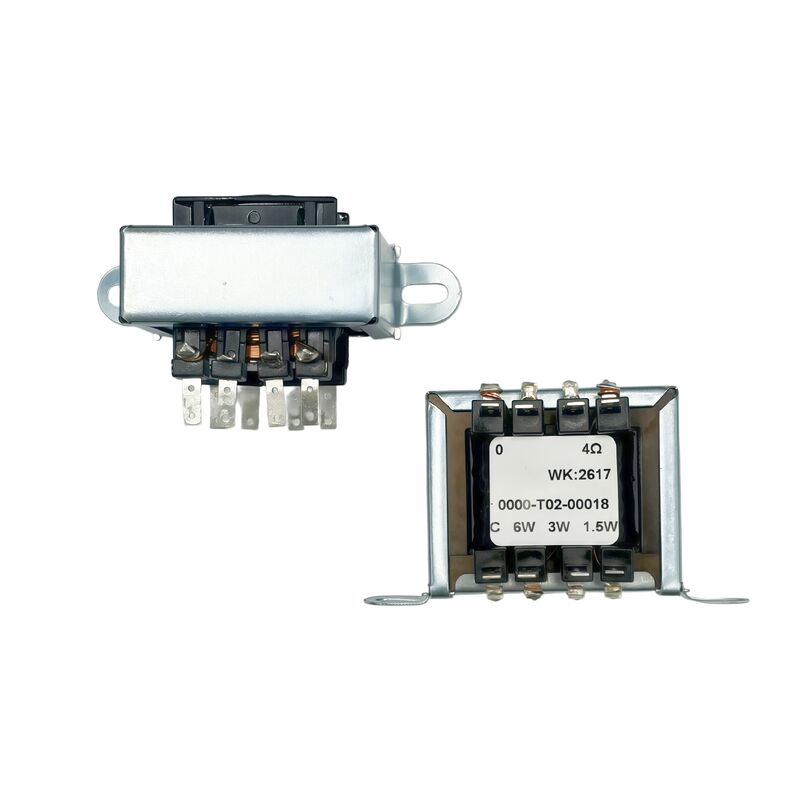

오디오 라인 트랜스포머 6W 3W 1.5W 차시 설치 스피커 용 용접 배선
1제품 설명
지시안위안의 최신 제품인 오디오 라인 트랜스포머 (6W/3W/1.5W) 는 스피커 시스템에 설치하도록 특별히 설계된 수동 임피던스 매칭 부품이다.적절한 등급 전력을 선택할 수 있습니다..5W, 3W, 또는 6W) 를 사용하여 다른 스피커와 일치하여 효율적인 신호 전송을 보장하고 잘못된 부하 저항으로부터 증폭기를 보호합니다.설치에 차시 설치가 필요합니다 (스크루 또는 브래킷을 사용하여), 그 다음 기본 및 부속 전선을 입력/출력 단말기에 용접하고, 증폭기와 스피커 사이의 트랜스포머를 연결합니다.올바른 극도와 탭 구성을 관찰하는 동안이 설정은 일반적으로 멀티 탭 오디오 유통 시스템 (70V / 100V 라인 등) 또는 구식 튜브 증폭기에서 사용됩니다.복수의 스피커를 통해 볼륨 제어 및 임피던스 브리딩을위한 유연성을 제공합니다.만약 당신이 어떤 필요를 가지고 있다면, 우리는 당신에게 기술 지원을 제공하기 위해 최선을 다할 것입니다.
응용 예제:
백그라운드 음악 시스템 (쇼핑몰, 레스토랑, 학교 등) 에는 천장에 수십 개의 천장 스피커를 설치해야 합니다.하지만 증폭기와 스피커 사이의 거리는 수백 미터가 될 수 있습니다..
문제:
일반 전력 증폭기 (4-16 Ω의 고정 임피던스) 와 직접 연결하면 장거리 전송 중에 상당한 손실이 발생합니다.그리고 증폭기는 동시에 많은 낮은 임피던스 스피커를 구동 할 수 없습니다 (총 임피던스는 너무 낮을 것입니다, 증폭기를 켜고).
해결책:
전력 증폭기는 100V 고전압 신호 (동전력 전력 증폭기) 를 출력한다.
각 스피커에 6W/3W/1.5W 트랜스포머를 설치하세요.
실제 배선:
트랜스포머의 입력 끝 (고전압 측면) 을 천장에 있는 100V 주전선에 가접합니다.
트랜스포머의 출력 터미널 (저저항 측면, 예를 들어 4 Ω/8 Ω) 을 코너에 연결합니다.
영역에서 필요한 부피에 따라 전력 탭을 선택하십시오: 욕실에서는 배경 소리 만 필요합니다. 1.5W 기어를 선택하십시오. 홀은 약간 더 크게해야합니다. 3W 또는 6W 기어를 선택하십시오.
효과:수십 개의 스피커가 서로 간섭하지 않고 동일한 라인에 병렬로 연결되어 있으며, 장거리 전송 중에는 상당한 약화 현상이 없습니다.
2성능 특성
| 매개 변수 | 6W 버전 | 3W 버전 | 1.5W 버전 |
| 가등식 전력 | 6 와트 | 3 와트 | 1.5 와트 |
| 1차 저항 | 높은 (70V / 100V 라인에 적합) | 중고등 | 중고등 |
| 2차 저항 | 낮은 (예: 4Ω) | 낮은 (예를 들어, 4Ω, | 낮은 (예를 들어, 4Ω, |
| 주파수 반응 | 80Hz 15kHz (±1dB) | 80Hz 15kHz (±1dB) | 100Hz 15kHz (±1dB) |
| 삽입 손실 | ≤ 1.0 dB | ≤ 0.8 dB | ≤ 0.5 dB |
| 기본 탭 선택 | 전력 조절을 위한 여러 탭 | 전력 조절을 위한 여러 탭 | 고정 또는 선택 |
| 설치 방법 | 차체 / 패널 장착 (스크루브 구멍) | 차체 / 패널 장착 | 차체 / 패널 장착 |
| 터미널 타입 | 용접 스핀 / 용접 럭 | 용접 스핀 / 용접 럭 | 용접 스핀 / 용접 럭 |
| 원자재 | 곡물 지향성 실리콘 스틸 | 곡물 지향성 실리콘 스틸 | 곡물 지향성 실리콘 스틸 |
| 단열 저항 | 500V DC에서 > 100 MΩ | 500V DC에서 > 100 MΩ | 500V DC에서 > 100 MΩ |
| 다이 일렉트릭 강도 | 1500V AC (원자에서 코어) | 1500V AC | 1500V AC |
| 작동 온도 | -20°C ~ +85°C | -20°C ~ +85°C | -20°C ~ +85°C |
| 전형적 사용법 | 고전력 스피커, 장선 배포 | 중력 천장 스피커 | 저음파 백그라운드 스피커 |
| 신체적 장착 | 괄호 또는 기판을 통해 고정 | 괄호 또는 기판을 통해 고정 | 작은 브래킷 또는 클립 |
|
