| 브랜드 이름: | ZXY |
| 모델 번호: | ZXY-ER2828 |
| MOQ: | 협상 가능 |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 판지 상자 |

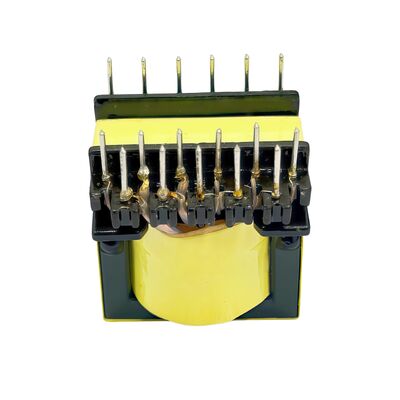

ZXY ER2828 플라이백 전력 변압기는 높은 전력 밀도 애플리케이션용으로 설계되었습니다. 길쭉한 ER 유형 자기 코어와 플랫 또는 리즈 와이어 권선 구조가 특징인 이 변압기는 고주파수에서 표피 효과 손실과 누설 인덕턴스를 효과적으로 최소화합니다. 컴팩트한 폼 팩터로 수십 ~ 수백 와트를 처리할 수 있는 이 제품은 스위칭 전원 공급 장치, 산업용 전원 공급 장치 및 LED 드라이버를 포함하여 입력 및 출력 전기 절연이 필요한 DC-DC 변환 애플리케이션에 이상적입니다.
| 특징 | 설명/성능 |
|---|---|
| 코어 유형 | ER2828 페라이트 코어(일반적으로 PC40 또는 동급) |
| 토폴로지 | 플라이백(절연형 DC-DC 컨버터) |
| 전력 범위 | 30W - 150W(작동 주파수 및 설계에 따라 다름) |
| 작동 주파수 | 60kHz - 200kHz(일반 범위) |
| 입력 전압 범위 | 넓은 범위(예: 36V - 72V DC(통신) 또는 85V - 265V AC(오프라인)) |
| 출력 절연 | 높은 절연: 1차 및 2차 간 3000VAC - 4000VAC |
| 누설 인덕턴스 | <3%(샌드위치/인터리브 와인딩 기법 사용) |
| 다중 출력 기능 | 3~4개의 절연 출력 권선 지원 |
| 코어 형상의 장점 | 더 나은 권선 레이아웃과 열 방출을 위한 확장된 보빈 창 |
| 일반적인 효율성 | 80% - 87%(설계, 주파수 및 부하에 따라 다름) |
| 온도 범위 | -30°C ~ +85°C(또는 적절한 재료를 사용하면 그 이상) |
| 안전 표준 | IEC/UL60950 또는 62368 준수(연면거리/공간거리) |
| 주요 애플리케이션 | 산업용 보조 전원, 통신 DC-DC, LED 드라이버, 배터리 충전기, 광전지 최적화기 |
|
|
