| 브랜드 이름: | ZXY |
| 모델 번호: | ZXY-1050 |
| MOQ: | 협상 가능 |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | box/ 통 크기에서 1000개 조각들 /per 접시 4 트레이 :380mm*325mm*345mm |
| 지불 조건: | 전신환 페이팔 엑스트랜스퍼 |

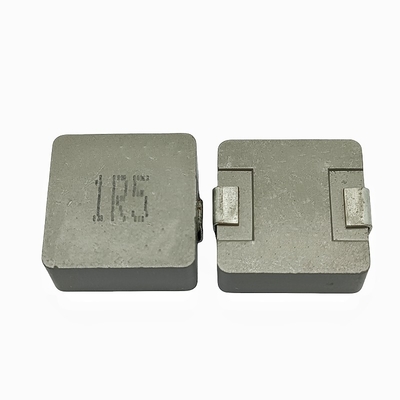

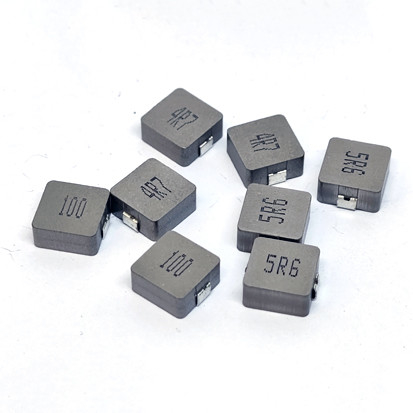

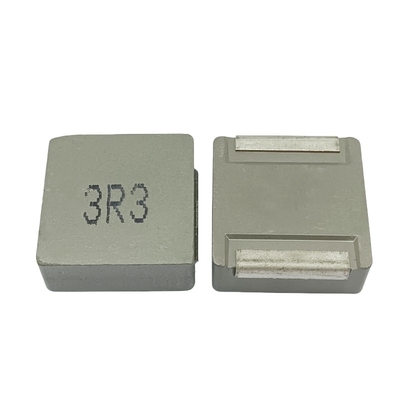

보호 된 표면 장착형 전력 인덕터는 현대 전자 회로의 중요한 구성 요소입니다. 그것은 표면 장착 (SMD) 기술을 채택합니다.인쇄 회로 보드 (PCB) 에 쉽게 설치 할 수 있습니다., 공간을 크게 절약, 특히 소형화 및 높은 통합을 추구하는 전자 제품에 적합.생산 및 사용 중에 진동과 충격에 더 잘 저항할 수 있는.
"보호" 기능은 이 인덕터의 주요 하이라이트입니다.그것은 효과적으로 내부 자기장의 누출을 차단하고 또한 인덕턴스 성능에 외부 전자기 간섭의 영향에 저항 할 수 있습니다.많은 전자 장치 또는 컴팩트 노트북을 포함하는 통신 기지국과 같은 복잡한 전자기 환경에서 이 기능은 인덕터의 안정적인 작동을 보장합니다.주변 부품에 대한 전자기 간섭을 줄입니다., 회로의 정상적인 작동을 보장합니다. 또한, 보호 표면 장착형 전력 인덕터는 높은 전력을 처리하는 데 잘 수행하고 높은 전류에 견딜 수 있습니다.안정적인 인덕턴스 값과 높은 전력 애플리케이션, 예를 들어 전력 관리 모듈 및 모터 드라이브 회로에 효율적인 에너지 변환을 제공하는, 이를 통해 전체 전자 시스템의 성능과 신뢰성을 향상시킵니다.
1보호기 특성
- 우수한 전자기 보호: 효율적인 보호 구조로,그것은 효과적으로 내부 자기장 누출을 억제하고 주변 전자 부품에 대한 전자기 간섭 (EMI) 을 방지 할 수 있습니다.동시에, 그것은 또한 외부 전자기 간섭을 견딜 수 있으며, 복잡한 외부 전자기 환경으로 인해 인덕턴스 성능이 영향을 받지 않도록합니다. 예를 들어,서버 메인보드와 같은 고밀도 전자 장치에서, 많은 구성 요소가 서로 가까이있는 경우, 이 인덕터의 보호 기능은 전자기 간섭을 피할 수 있으며 각 구성 요소의 안정적인 작동을 보장합니다.
- 전자기 방사선 감소: 관련 전자기 호환성 (EMC) 표준을 준수하여 자체로 생성되는 전자기 방사선을 크게 줄입니다.이것은 전자기 방사선에 대한 엄격한 제한이있는 응용 프로그램에 매우 중요합니다.의료 장비, 항공 전자 장비 등과 같이, 장비가 주변 지역의 민감한 전자 시스템에 간섭하지 않도록 하기 위해.
2표면 장착 및 폼 디자인
- 편리한 표면 장착: 표면 장착 (SMD) 기술을 사용하여 인쇄 회로 보드 (PCB) 에 자동 설치를 촉진합니다. 이것은 생산 효율성을 향상시킬뿐만 아니라하지만 또한 PCB에 설치 정확성과 안정성을 보장예를 들어, 휴대 전화 제조에서 고속 배치 기계는 대규모 생산의 요구를 정확하게 배치하고 충족시키기 위해 사용될 수 있습니다..
- 내구성 있는 폼프 구조: 독보적 인 폼프 공정 은 인덕터 를 좋은 기계적 강도 로 부여 하여, 어느 정도 의 진동 과 충격 을 견딜 수 있게 한다.자동차 전자제품과 같은 응용 시나리오에서, 차량 작동 중 충돌 및 진동은 쉽게 인덕턴스를 손상시키지 않을 것이며, 가혹한 기계 환경에서 신뢰할 수있는 작동을 보장합니다.
3전기적 성능이 뛰어나
- 높은 포화 전류: 자기 포화 없이 높은 DC 전류를 견딜 수 있다.고성능 프로세서를 공급하는 전원 모듈과 같은 높은 전류 애플리케이션에서 안정적인 인덕턴스 값을 보장합니다., 그리고 정상 회로 작동을 보장합니다.
- 낮은 DC 저항: 낮은 DC 저항을 갖는 것은 전류가 통과하여 발생하는 에너지 손실을 줄이고 열 발생을 최소화하고 회로 효율을 향상시키는 데 도움이됩니다. 휴대용 장치에서,전력 소비를 줄이고 배터리 수명을 연장할 수 있습니다..
- 광대역 반응: 넓은 주파수 범위에서 안정적인 인덕턴스 성능을 유지하여 다른 주파수에서 신호 처리 요구 사항에 적응 할 수 있습니다.그리고 낮은 주파수 전력 필터링과 고 주파수 신호 결합 및 격리 모두에서 훌륭한 역할을 할 수 있습니다..
4신뢰성 및 안정성
- 다양한 환경에 적응: 좋은 온도 안정성을 가지고 있으며 넓은 온도 범위에서 안정적인 전기 성능을 유지할 수 있습니다.고온 산업 환경과 저온 야외 환경 모두에서 정상적으로 작동 할 수 있습니다.동시에 포장 구조는 또한 다양한 환경 조건에서 사용의 신뢰성을 향상시키는 특정 습도 방지 및 먼지 방지 특성을 가지고 있습니다.
- 긴 서비스 수명: 그것의 우수한 전기 성능, 견고한 구조, 그리고 환경에 적응성 때문에, 이 인덕터는 긴 서비스 수명을 가지고,인덕터 장애로 인한 장비 유지보수 또는 교체의 빈도를 줄이고 전체 비용을 낮추는 것.
| 공급자 | 제조업자 |
| 포장 | 당신 의 요청 에 따라 |
| 원산지 | 하이저우, 중국 |
| 보호 기능 | 맞춤형 |
| 크기 | 맞춤형 |

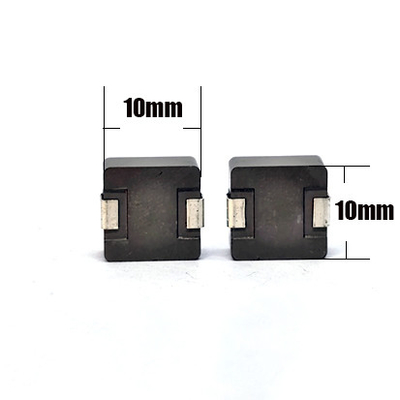

| 시리즈 | A ((mm) | B ((mm) | C(mm) | D ((mm) | E ((mm) |
| ZXY-1050 | 100.3±0.2 | 100.5±1.0 | 5.0MAX | 20.0±0.5 | 30.0±0.3 |
| 부문 번호 | LO 인덕턴스 (μH) ± 20% |
열등급 전류 이름 (A) |
포화 전류 이사트 A) |
DCR (mΩ) | |
| TYP. | 맥스 | ||||
| ZXY1050-R82M | 0.82 | 17 | 32 | 1.5 | 1.8 |
| ZXY1050-1R0M | 1 | 16 | 30 | 2.1 | 2.5 |
| ZXY1050-1R2M | 1.2 | 15 | 28 | 3.1 | 3.5 |
| ZXY1050-1R5M | 1.5 | 14 | 27 | 3.6 | 4.1 |
| ZXY1050-2R2M | 2.2 | 12 | 22 | 6.5 | 8.2 |
| ZXY1050-3R3M | 3.3 | 10 | 19 | 9.2 | 10.8 |
| ZXY1050-4R7M | 4.7 | 8 | 16 | 13.6 | 15 |
| ZXY1050-5R6M | 5.6 | 7.5 | 15 | 18.4 | 20 |
| ZXY1050-6R8M | 6.8 | 6.5 | 13 | 19.6 | 22 |
| ZXY1050-8R2M | 8.2 | 6 | 12 | 21.9 | 25 |
| ZXY1050-100M | 10 | 5.5 | 11 | 23.5 | 30 |
| ZXY1050-150M | 15 | 4.5 | 9 | 48 | 55 |
| ZXY1050-220M | 22 | 4 | 7 | 58 | 66 |
| ZXY1050-330M | 33 | 3 | 6 | 89 | 105 |
| ZXY1050-470M | 47 | 3 | 5.5 | 124 | 145 |
| ZXY1050-680M | 68 | 1.5 | 3 | 171 | 190 |
| ZXY1050-101M | 100 | 1 | 2 | 268 | 290 |
|
