| 브랜드 이름: | ZXY |
| 모델 번호: | ZXY-1050 |
| MOQ: | 협상 가능 |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | box/ 통 크기에서 1000개 조각들 /per 접시 4 트레이 :380mm*325mm*345mm |
| 지불 조건: | 전신환 페이팔 엑스트랜스퍼 |
1제품 설명
1자기 방패 구조, 닫힌 자기 회로, 강한 반전자 간섭, 초저음, 높은 밀도 설치.
2작은 부피, 큰 전류, 고 주파수 및 고 온도 환경에서 우수한 온도 전류와 포화 전류 특성을 유지합니다.
3저손실 합금 분말 주사 주사, 낮은 저항. 단단한 구조, 높은 제품 정확성.

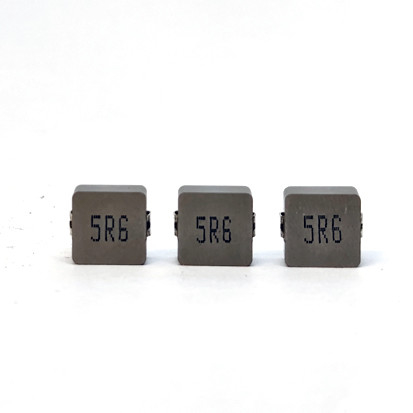

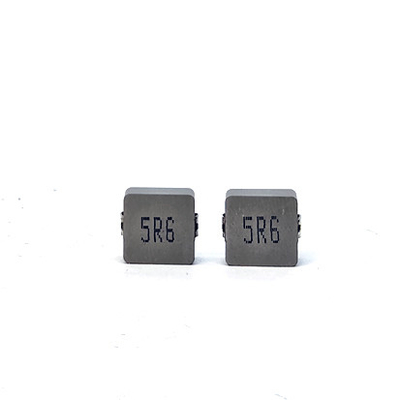

5.6uH 융합 보호 된 인덕터 자기 보호 구조, 닫힌 자기 회로, 강한 반 전자 자기 간섭, 초저소리, 높은 밀도 설치. 작은 크기,높은 전류, 최대 60A 범위, 고 주파수 및 고 온도 환경에서 우수합니다.온도 상승 전류 및 포화 전류 특성.저손실 합금 가루 주름 주름, 낮은 저항.확고한 구조와 높은 제품 정확성. 5MHz 이상까지의 넓은 작동 주파수 범위. RoHS, 하로겐이없는 환경 보호 제품.
1작은 크기, 작은 전류, 높은 온도에서 좋은 온도 상승 전류와 포화 전류 특성을 유지할 수 있습니다.
21개 부위 인덕터는 독립적으로 곰팡이를 열고, 다수의 디자인 특허와 다수의 독립적인 지식 제품을 가지고 있습니다.
3낮은 손실, 낮은 임피던스, 리드 단말, 작은 기생 용량
4.5.6uH 통합 방패 인덕터 (Integrated Shielded Inductor) 는 밀폐 자기 회로와 함께 견고하고 견고한 일 조각 폼링 구조를 채택하고 있으며 좋은 자기 방패와 EMI 성능을 가지고 있습니다.
5.마그네틱 보호 구조, 닫힌 자기 회로, 강한 반전자기 간섭, 극히 낮은 윙윙거리는 소리, 높은 설치 밀도
6- 저손실 합금 가루 주사 주사, 낮은 임피던스;
7. 일부분 폼링 구조, 단단하고 단단한, 높은 제품 정확성, 내구성 강성 방지;
| 시리즈 | A ((mm) | B ((mm) | C(mm) | D ((mm) | E ((mm) |
| ZXY-1050 | 100.3±0.2 | 100.5±1.0 | 5.0MAX | 20.0±0.5 | 30.0±0.3 |
| 부문 번호 | LO 인덕턴스 (μH) ± 20% |
열등급 전류 이름 (A) |
포화 전류 이사트 A) |
DCR (mΩ) | |
| TYP. | 맥스 | ||||
| ZXY1050-R82M | 0.82 | 17 | 32 | 1.5 | 1.8 |
| ZXY1050-1R0M | 1 | 16 | 30 | 2.1 | 2.5 |
| ZXY1050-1R2M | 1.2 | 15 | 28 | 3.1 | 3.5 |
| ZXY1050-1R5M | 1.5 | 14 | 27 | 3.6 | 4.1 |
| ZXY1050-2R2M | 2.2 | 12 | 22 | 6.5 | 8.2 |
| ZXY1050-3R3M | 3.3 | 10 | 19 | 9.2 | 10.8 |
| ZXY1050-4R7M | 4.7 | 8 | 16 | 13.6 | 15 |
| ZXY1050-5R6M | 5.6 | 7.5 | 15 | 18.4 | 20 |
| ZXY1050-6R8M | 6.8 | 6.5 | 13 | 19.6 | 22 |
| ZXY1050-8R2M | 8.2 | 6 | 12 | 21.9 | 25 |
| ZXY1050-100M | 10 | 5.5 | 11 | 23.5 | 30 |
| ZXY1050-150M | 15 | 4.5 | 9 | 48 | 55 |
| ZXY1050-220M | 22 | 4 | 7 | 58 | 66 |
| ZXY1050-330M | 33 | 3 | 6 | 89 | 105 |
| ZXY1050-470M | 47 | 3 | 5.5 | 124 | 145 |
| ZXY1050-680M | 68 | 1.5 | 3 | 171 | 190 |
| ZXY1050-101M | 100 | 1 | 2 | 268 | 290 |
|
|
