| 브랜드 이름: | ZXY |
| 모델 번호: | ZXY-SMRH137 |
| MOQ: | 교섭할 수 있습니다 |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 1000pieces/판지 크기: 380mm*325mm*345mm |
| 지불 조건: | T/T, 페이팔 엑스트랜스퍼 |

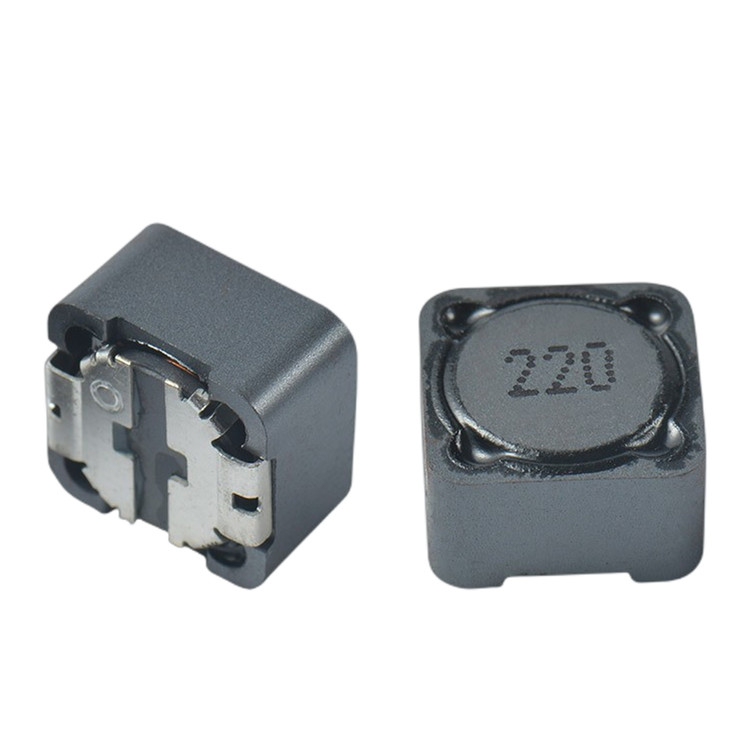

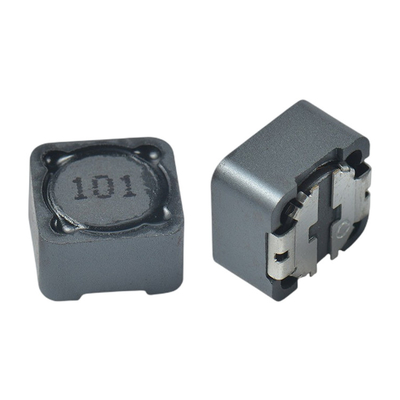

SMD 인덕터 패치 인덕터 칩 인덕터 보호형 인덕터 100uH 와이어 윙 미니 파워 인덕터 보임박스
1회사 프로파일
Shenzhen Zhixiangyuan Electronics Co., Ltd는 다양한 종류의 오디오 트랜스포머, 고주파 트랜스포머, 저주파 트랜스포머,스위치 전력 트랜스포머, 토로이드 인듀서, 스톡 스필, SMD 전력 인듀서, 저녁 고전류 인듀서 및 무선 충전 스필 등 고객을위한.
2011년에 설립된 우리 공장은 두 개의 생산 기지를 가지고 있습니다.매년 ISO의 환경 보호 요구 사항을 충족하는 1억 2천만 개의 인덕터와 트랜스포머를 생산할 수 있는 시추안 지방우리 회사에는 완전 자동 롤링, 용접, 조립, 테스트 기계, 또한 신뢰성 테스트 장비가 있습니다.
우리의 제품은 UL,FCC,CE,RoHS,Reach에 의해 인증되고 20개의 특허를 부여받았습니다.온도를 낮추는 소음 소멸 및 결합된 방사선 전도성을 위한 솔루션을 제공하는.
제품은 고품질 오디오 장비, 오디오 회의실 장비, 통신, 의료 전자 장비, 자동차 전자 장치, 스포츠 및 피트니스 장비,뷰티 장비LED 조명, 소비자 전자제품 등
2. 제품 성능
코일의 DC 저항 (DCR), 정량 포화 전류, 정량 rms 전류, AC 저항 (ESR) 및 Q 요인. 응용 프로그램에 따라인덕터 타입의 선택은 또한 중요합니다..
콘덴서에서 DC 편향과 비슷하게, 공급자 A의 2.2μH 인덕터는 공급자 B와 완전히 다를 수 있습니다.관련 온도 범위에서 DC 전류에 대한 인덕턴스 값은 제조업체에서 얻어야하는 매우 중요한 곡선입니다.이 곡선에서 정량 포화 전류 (ISAT) 를 찾을 수 있다. ISAT은 일반적으로 정량 값의 30%로 인덕턴스 값이 감소할 때 DC 전류로 정의된다.일부 인덕터 제조업체는 ISAT을 지정하지 않습니다.아마 온도가 주변 온도보다 40°C 높을 때만 DC 전류를 공급했을 겁니다.
3형태와 크기
| 유형 | 크기 | 인덕턴스 | |||
| 단위 | A1 ((±0.3) | A2 (± 0.3) | B (MAX) | ||
| SMRH73 | mm | 7.3 | 7.3 | 3.8 | 10μH ~ 1000μH |
| 인치 | 0.2874 | 0.2874 | 0.1496 | ||
| SMRH74 | mm | 7.3 | 7.3 | 4.5 | 104μH-1000μH |
| 인치 | 0.2874 | 0.2874 | 0.1772 | ||
| SMRH124 | mm | 12 | 12 | 5 | 3.9 μ H~330 μ H |
| 인치 | 0.4724 | 0.4724 | 0.1969 | ||
| SMRH125 | mm | 12 | 12 | 6.2 | 1.3μH~1000μH |
| 인치 | 0.4724 | 0.4724 | 0.2441 | ||
| SMRH127 | mm | 12 | 12 | 8 | 1.2μH~1000μH |
| 인치 | 0.4724 | 0.4724 | 0.315 | ||
| SMRH103R | mm | 10 | 10 | 3.1 | 00.8μH~150μH |
| 인치 | 0.3937 | 0.3937 | 0.122 | ||
| SMRH104R | mm | 10 | 10+0.5/-0.3 | 4.2 | 1.5μH~330μH |
| 인치 | 0.3937 | 0.3937 | 0.1654 | ||
| SMRH105R | mm | 10 | 10+0.5/-0.3 | 5.1 | 1.5μH~330μH |
| 인치 | 0.3937 | 0.3937 | 0.2008 | ||
4정표
| 제1부 | L ((μ H) 인덕턴스 |
L 테스트 빈도 |
DCR(9) 맥스 |
IDC (A) 맥스 |
| SMRH127-1R2□ | 1.2 | 100kHz | 0.007 | 9.8 |
| SMRH127-2R4□ | 2.4 | 100kHz | 0.0115 | 8 |
| SMRH127-3R5□ | 3.5 | 100kHz | 0.0135 | 7.5 |
| SMRH127-4R7□ | 4.7 | 100kHz | 0.0158 | 6.8 |
| SMRH127-6R1□ | 6.1 | 100kHz | 0.0176 | 6.6 |
| SMRH127-7R6□ | 7.6 | 100kHz | 0.02 | 5.9 |
| SMRH127-100□ | 10 | 1kHz | 0.0216 | 5.4 |
| SMRH127-120□ | 12 | 1kHz | 0.0243 | 4.9 |
| SMRH127-150□ | 15 | 1kHz | 0.027 | 4.5 |
| SMRH127-180□ | 18 | 1kHz | 0.0392 | 3.9 |
| SMRH127-220□ | 22 | 1kHz | 0.0432 | 3.6 |
| SMRH127-270□ | 27 | 1kHz | 0.0459 | 3.4 |
| SMRH127-330□ | 33 | 1kHz | 0.0648 | 3 |
| SMRH127-390□ | 39 | 1kHz | 0.0729 | 2.75 |
| SMRH127-470□ | 47 | 1kHz | 0.1 | 2.5 |
| SMRH127-560□ | 56 | 1kHz | 0.11 | 2.35 |
| SMRH127-680□ | 68 | 1kHz | 0.14 | 2.1 |
| SMRH127-820□ | 82 | 1kHz | 0.16 | 1.95 |
| SMRH127-101□ | 100 | 1kHz | 0.22 | 1.7 |
| SMRH127-121□ | 120 | 1kHz | 0.25 | 1.6 |
| SMRH127-151□ | 150 | 1kHz | 0.28 | 1.42 |
| SMRH127-181□ | 180 | 1kHz | 0.35 | 1.3 |
| SMRH127-221□ | 220 | 1kHz | 0.39 | 1.16 |
| SMRH127-271□ | 270 | 1kHz | 0.56 | 1.06 |
| SMRH127-331□ | 330 | 1kHz | 0.64 | 0.95 |
| SMRH127-391□ | 390 | 1kHz | 0.7 | 0.88 |
| SMRH127-471□ | 470 | 1kHz | 0.98 | 0.79 |
| SMRH127-561□ | 560 | 1kHz | 1.07 | 0.73 |
| SMRH127-681□ | 680 | 1kHz | 1.46 | 0.67 |
| SMRH127-821□ | 820 | 1kHz | 1.64 | 0.6 |
| SMRH127-102□ | 1000 | 1kHz | 1.82 | 0.55 |
5.특징
(1) 표면 장착 고 전력 인덕터.
(2) 소형화, 고품질, 높은 에너지 저장 및 낮은 저항의 특성을 가지고 있습니다.
(3) 주로 컴퓨터 디스플레이 보드, 노트북 컴퓨터, 펄스 메모리 프로그래밍 및 DC-DC 변환기에 사용됩니다.
(4) 자동 표면 장착을 위해 롤 포장재가 제공됩니다.
(5) 평평한 바닥 표면은 표면 장착에 적합합니다.
(6) 우수한 끝 면 강도 및 좋은 용접성.
(7) 높은 Q 값과 낮은 임피던스의 특성을 가지고 있습니다.
8) 낮은 누출 흐름, 낮은 직접 저항 및 높은 전류 저항의 특성
6신청
제품은 디지털 제품, PDA, 노트북 컴퓨터, 휴대 전화, 네트워크 통신, 그래픽 카드, LCD 백라이트, 전원 모듈, 자동차 전자제품, 보안 제품 등에 널리 사용됩니다.,사무용 자동화, 가전제품, 워키 토키, 전자 장난감, 스포츠 장비, 의료 장비 등
7.구조 및 구성
칩 인덕터 (Chip inductor) 는 일반적으로 사용되는 전자 부품입니다. 전류가 전선을 통과할 때, 전자기장이 전선을 둘러싸고 생성됩니다.그리고 이 전자기장 안에 있는 선은 전기 운동 힘을 생성합니다. 자기 운동 힘입니다.전자기적 인덕션을 강화하기 위해 사람들은 종종 일정한 수의 회전으로 고립된 와이어를 코일로 윙합니다.
8. 댓글
(1) 샘플 주문이 가능합니다.
(2) 대량은 협상 할 수 있습니다.
(3) 사용자 정의 주문 (OEM / ODM 주문) 이 제공됩니다.
(4) 사용 가능한 시리즈 목록을 위해 저희에게 연락하십시오.
9주문하는 방법
(1). 당신이 필요로하는 페이지 또는 부품 번호를 보내십시오.
(2) 우리는 귀하의 참조를 위해 대체 요금을 제공 할 것입니다.
(3) 무료 샘플은 승인 할 수 있습니다.
(4) 샘플 테스트 후, 우리는 대량 주문을 입력합니다.
(5) 확인을 위해 프로포마 청구서를 보내드립니다.
(6).상품이 끝나면,우리는 당신에게 상품을 보내서 추적 번호를 알려줍니다.
(7). 우리는 당신이 그것을 받을 때까지 당신의 운송물을 추적합니다.
10우리의 서비스
(1) 100% 배송 전에 테스트
(2) 무료 샘플 제공
(3) 고객들에게 새로운 디자인을 제공
11제품 P발진
(주) (주)
12다른 권장 제품
FAQ
Q1. 당신은 무역 회사나 공장인가요?
우리는 2011년에 설립된 공장입니다. 중국 내 인덕터와 트랜스포머의 선도 기업 중 하나입니다. 엔지니어의 독립적인 팀, 고급 생산 및 테스트 장비,당신의 품질을 안내.
Q2. 배달 시간은 얼마인가요?
재고 제품에 대한 재고가 있습니다. 맞춤형 샘플은 5-10일입니다. 대량 주문은 15-30일입니다. 원료의 양과 재고에 따라 다릅니다.
Q3. 가격은 얼마인가요?
가격은 제품 사양, 양, 시장 요인에 따라 달라집니다. 가격 목록은 저희에게 연락할 때 제공됩니다.
Q4. 관련 문서를 제공할 수 있나요?
비즈니스 라이선스, ISO, SGS, RoHS 인증서 또는 수출 문서, 당신은 당신의 돈과 물건을 안전하게 유지하기 위해 필요한 모든 것을 얻을 수 있습니다.
Q5. 어떤 지불 방법 을 받아 들인다?
은행 계좌는 선호합니다. 웨스턴 유니온, 페이팔 또는 다른 방법도 허용됩니다.
|
