| 브랜드 이름: | ZXY |
| 모델 번호: | ZXY-SMRH127 |
| MOQ: | 교섭할 수 있습니다 |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 1000개 / 릴; 크기: 380mm * 325mm * 345mm |
| 지불 조건: | 전신환 페이팔 엑스트랜스퍼 |

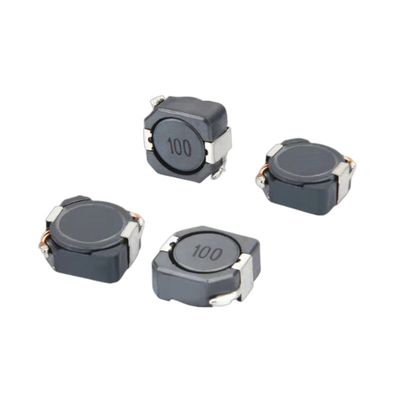

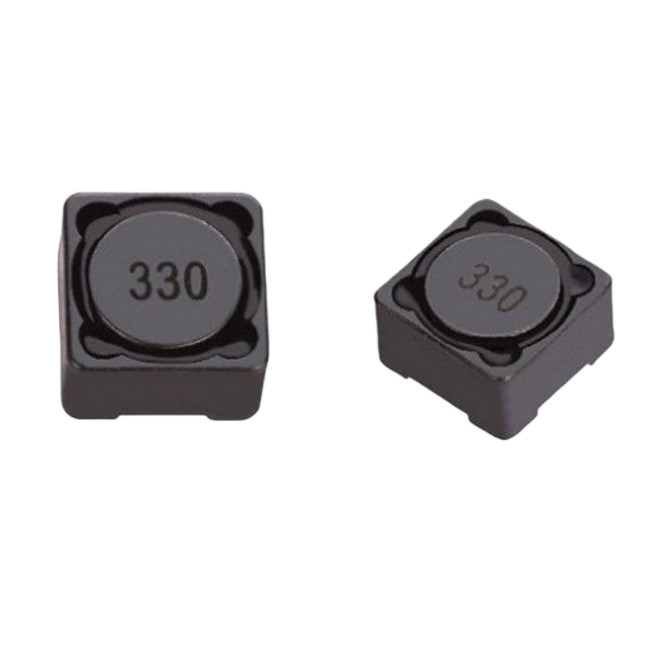

보호 된 인덕터 SMD 인덕터 패치 인덕터 칩 인덕터 5D28 2.6 3 4.2 5.3 12 27 39 100uh PCB 코일 인덕터
1회사 프로파일
Shenzhen Zhixiangyuan Electronics Co., Ltd는 고객을 위해 다양한 종류의 특수 인덕터, 코일 및 트랜스포머를 사용자 정의하는 전문 첨단 기술 기업입니다.우리는 Guanlan 하이테크 산업 공원에 위치하고 있습니다, 롱후아 지구, Shenzhen, 광둥, 중국. 회사는 2011년에 설립되었으며, 2000 평방 미터 이상의 면적을 차지하고 있으며, 두 개의 생산 기지를 가지고 있습니다.매년 인덕터와 트랜스포머의 1억 2천만 ROHS 환경 보호 요구 사항을 생산 할 수 있습니다., 제품은 통신 제품 및 장비, 의료 전자 장비, 자동차 전자 장비, 스포츠 및 피트니스 장비, 사운드 카드, 마이크, 청소 로봇에 널리 사용됩니다.화장품 및 소비자 전자 제품.
우리는 산업용 원자재와 많은 수의 독점 기술을 사용하여 R & D 및 생산에 풍부한 경험을 가진 전문 기술 팀 그룹을 보유하고 있습니다.의료용 전자제품, 자동차 전자, IT, 항공우주, 보안 및 기타 제품 분야, 고품질 인덕터 코일과 트랜스포머 및 기타 제품을 공급하기 위해.
우리는 품질 제품, 우수한 서비스, 유리한 가격, 우수한 명성, 진심으로 방문, 협력을 위해 국내외 고객을 환영합니다,지시안위안 전자 제품을 선택해 주셔서 감사합니다.지시안위안에게 전화, 이메일, 팩스 또는 온라인 통신을 할 수 있는 한, 지시안위안은 전문적인 직원을 보유하고 신속하고 고품질의 친근한 서비스를 제공할 것입니다!
2. 제품 성능
칩 인덕터 (Chip inductor) 는 단열 전선으로 얽힌 전자기 인덕션 부품이다. 일반적으로 사용되는 인덕션 요소이다. 칩 인덕터의 역할은:DC 저항 AC를 통과 이것은 간단한 명제입니다, AC 신호를 격리, 필터 또는 콘덴서, 저항 등으로 공명 회로를 형성 조정 및 주파수 선택 인덕터의 역할:인덕턴스 코일과 콘덴서는 LC를 형성하기 위해 병렬로 연결될 수 있습니다 회로를 조정회로에 있는 칩 인덕터의 모든 전류는 자기장을 생성하고, 자기장의 자기 흐름은 회로에 작용합니다.
칩 인덕터를 통과하는 전류가 변하면 칩 인덕터에서 생성되는 DC 전압 잠재력은 전류가 변하는 것을 방지합니다.
3형태와 크기
| 유형 | 크기 | 인덕턴스 | |||
| 단위 | A1 ((±0.3) | A2 (± 0.3) | B (MAX) | ||
| SMRH73 | mm | 7.3 | 7.3 | 3.8 | 10μH ~ 1000μH |
| 인치 | 0.2874 | 0.2874 | 0.1496 | ||
| SMRH74 | mm | 7.3 | 7.3 | 4.5 | 104μH-1000μH |
| 인치 | 0.2874 | 0.2874 | 0.1772 | ||
| SMRH124 | mm | 12 | 12 | 5 | 3.9 μ H~330 μ H |
| 인치 | 0.4724 | 0.4724 | 0.1969 | ||
| SMRH125 | mm | 12 | 12 | 6.2 | 1.3μH~1000μH |
| 인치 | 0.4724 | 0.4724 | 0.2441 | ||
| SMRH127 | mm | 12 | 12 | 8 | 1.2μH~1000μH |
| 인치 | 0.4724 | 0.4724 | 0.315 | ||
| SMRH103R | mm | 10 | 10 | 3.1 | 00.8μH~150μH |
| 인치 | 0.3937 | 0.3937 | 0.122 | ||
| SMRH104R | mm | 10 | 10+0.5/-0.3 | 4.2 | 1.5μH~330μH |
| 인치 | 0.3937 | 0.3937 | 0.1654 | ||
| SMRH105R | mm | 10 | 10+0.5/-0.3 | 5.1 | 1.5μH~330μH |
| 인치 | 0.3937 | 0.3937 | 0.2008 | ||
4정표
| 제1부 | L ((μ H) 인덕턴스 |
L 테스트 빈도 |
DCR(9) 맥스 |
IDC (A) 맥스 |
| SMRH127-1R2□ | 1.2 | 100kHz | 0.007 | 9.8 |
| SMRH127-2R4□ | 2.4 | 100kHz | 0.0115 | 8 |
| SMRH127-3R5□ | 3.5 | 100kHz | 0.0135 | 7.5 |
| SMRH127-4R7□ | 4.7 | 100kHz | 0.0158 | 6.8 |
| SMRH127-6R1□ | 6.1 | 100kHz | 0.0176 | 6.6 |
| SMRH127-7R6□ | 7.6 | 100kHz | 0.02 | 5.9 |
| SMRH127-100□ | 10 | 1kHz | 0.0216 | 5.4 |
| SMRH127-120□ | 12 | 1kHz | 0.0243 | 4.9 |
| SMRH127-150□ | 15 | 1kHz | 0.027 | 4.5 |
| SMRH127-180□ | 18 | 1kHz | 0.0392 | 3.9 |
| SMRH127-220□ | 22 | 1kHz | 0.0432 | 3.6 |
| SMRH127-270□ | 27 | 1kHz | 0.0459 | 3.4 |
| SMRH127-330□ | 33 | 1kHz | 0.0648 | 3 |
| SMRH127-390□ | 39 | 1kHz | 0.0729 | 2.75 |
| SMRH127-470□ | 47 | 1kHz | 0.1 | 2.5 |
| SMRH127-560□ | 56 | 1kHz | 0.11 | 2.35 |
| SMRH127-680□ | 68 | 1kHz | 0.14 | 2.1 |
| SMRH127-820□ | 82 | 1kHz | 0.16 | 1.95 |
| SMRH127-101□ | 100 | 1kHz | 0.22 | 1.7 |
| SMRH127-121□ | 120 | 1kHz | 0.25 | 1.6 |
| SMRH127-151□ | 150 | 1kHz | 0.28 | 1.42 |
| SMRH127-181□ | 180 | 1kHz | 0.35 | 1.3 |
| SMRH127-221□ | 220 | 1kHz | 0.39 | 1.16 |
| SMRH127-271□ | 270 | 1kHz | 0.56 | 1.06 |
| SMRH127-331□ | 330 | 1kHz | 0.64 | 0.95 |
| SMRH127-391□ | 390 | 1kHz | 0.7 | 0.88 |
| SMRH127-471□ | 470 | 1kHz | 0.98 | 0.79 |
| SMRH127-561□ | 560 | 1kHz | 1.07 | 0.73 |
| SMRH127-681□ | 680 | 1kHz | 1.46 | 0.67 |
| SMRH127-821□ | 820 | 1kHz | 1.64 | 0.6 |
| SMRH127-102□ | 1000 | 1kHz | 1.82 | 0.55 |
5.특징
1표면 마운트 고전력 인덕터.
2그것은 소형화, 고품질, 높은 에너지 저장 및 낮은 저항의 특징을 가지고 있습니다.
3주로 컴퓨터 디스플레이 보드, 노트북 컴퓨터, 펄스 메모리 프로그래밍 및 DC-DC 변환기에 사용됩니다.
4자동 표면 장착을 위해 스킬 포장재가 제공됩니다.
5평평한 바닥 표면은 표면 장착에 적합합니다.
6우수한 끝 면 강도와 잘 soldability.
7그것은 높은 Q 값과 낮은 임피던스의 특징을 가지고 있습니다.
8낮은 누출 흐름, 낮은 직접 저항 및 높은 전류 저항의 특성.
9자동 조립을 용이하게 하기 위해 테이프 포장 제공 될 수 있습니다.
6신청
라디오 주파수 (RF) 및 무선 통신, 정보 기술 장비, 레이더 탐지기, 자동차 전자제품, 휴대 전화, 페이저, 오디오 장비PDA (개인 디지털 어시스턴트), 무선 원격 제어 시스템, 저전압 전원 공급 모듈 등
7제품 개요
▪자석 껍질 구조:전자기 간섭 (EMI) 에 대한 탁월한 저항성
▪ 복합 구조, 극히 낮은 윙윙거리는 소리.
▪ 손실 이 적고 효율 이 높고, 사용 빈도 가 넓다.
▪ 가벼운 디자인, 공간 절약, 높은 밀도 SMT 에 적합 합니다.
▪도형 주사공유 가루:낮은 임피던스, 작은 기생용량.
■ 작동 온도: -40°C +125°C (코일 온도 상승 포함)
8. 댓글
(1) 샘플 주문이 가능합니다.
(2) 대량은 협상 할 수 있습니다.
(3) 사용자 정의 주문 (OEM / ODM 주문) 이 제공됩니다.
(4) 사용 가능한 시리즈 목록을 위해 저희에게 연락하십시오.
9주문하는 방법
(1). 당신이 필요로하는 페이지 또는 부품 번호를 보내십시오.
(2) 우리는 귀하의 참조를 위해 대체 요금을 제공 할 것입니다.
(3) 무료 샘플은 승인 할 수 있습니다.
(4) 샘플 테스트 후, 우리는 대량 주문을 입력합니다.
(5) 확인을 위해 프로포마 청구서를 보내드립니다.
(6).상품이 끝나면,우리는 당신에게 상품을 보내서 추적 번호를 알려줍니다.
(7). 우리는 당신이 그것을 받을 때까지 당신의 운송물을 추적합니다.
10우리의 서비스
(1) 100% 배송 전에 테스트
(2) 무료 샘플 제공
(3) 고객들에게 새로운 디자인을 제공
11제품 P발진
(주) (주)
12다른 권장 제품
FAQ
Q1. 당신은 무역 회사나 공장인가요?
우리는 2011년에 설립된 공장입니다. 중국 내 인덕터와 트랜스포머의 선도 기업 중 하나입니다. 엔지니어의 독립적인 팀, 고급 생산 및 테스트 장비,당신의 품질을 안내.
Q2. 배달 시간은 얼마인가요?
재고 제품에 대한 재고가 있습니다. 맞춤형 샘플은 5-10일입니다. 대량 주문은 15-30일입니다. 원료의 양과 재고에 따라 다릅니다.
Q3. 가격은 얼마인가요?
가격은 제품 사양, 양, 시장 요인에 따라 달라집니다. 가격 목록은 저희에게 연락할 때 제공됩니다.
Q4. 관련 문서를 제공할 수 있나요?
비즈니스 라이선스, ISO, SGS, RoHS 인증서 또는 수출 문서, 당신은 당신의 돈과 물건을 안전하게 유지하기 위해 필요한 모든 것을 얻을 수 있습니다.
Q5. 어떤 지불 방법 을 받아 들인다?
은행 계좌는 선호합니다. 웨스턴 유니온, 페이팔 또는 다른 방법도 허용됩니다.
Q6. 제품 보증 정책은 무엇입니까?
우리의 기업 문화는 우리가 우리의 제품의 품질에 대해 평생 책임을 져야 한다는 것입니다.
|
