| 브랜드 이름: | ZXY |
| 모델 번호: | ZXY-2R2 |
| MOQ: | 협상 가능 |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 카튼 |
| 지불 조건: | T/T |

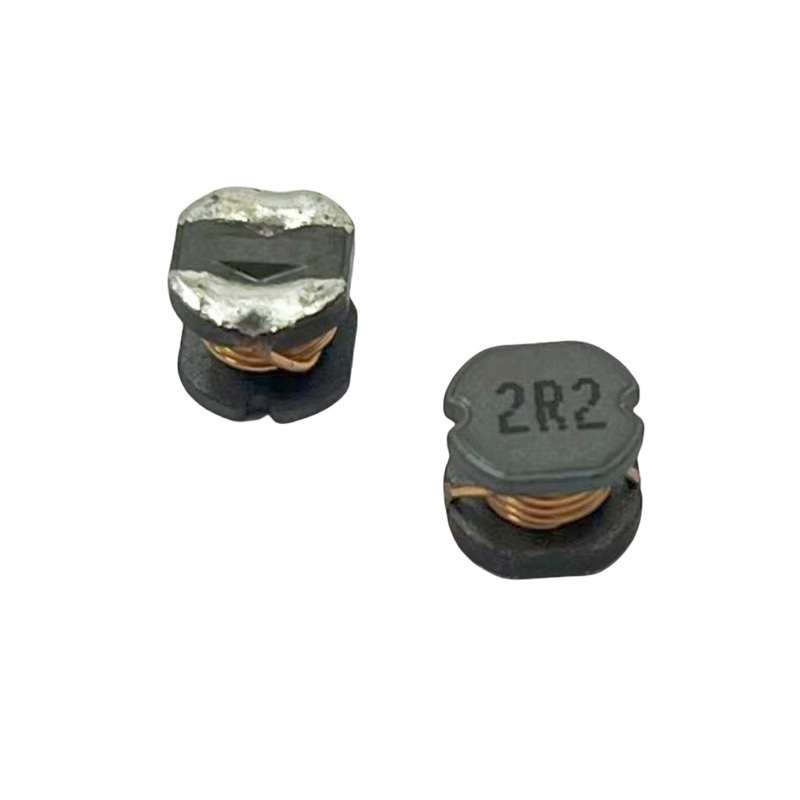

2.2UH SMD 전력 인듀서, 또한 2R2로 알려져, 현대 전자제품에 널리 사용되는 표면 장착 장치입니다.2.2마이크로엔리라는 인덕턴스를 가지고 있어 상당한 전기 부하를 처리할 수 있도록 설계됐고 어떤 모델들은 2A나 그 이상의 전류를 견딜 수 있습니다.그 콤팩트한 SMD 형태 요소는 높은 밀도 인쇄 회로 보드 (PCB) 레이아웃에 적합하게 만들어 스마트 폰, 태블릿 및 기타 휴대용 전자 장치와 같은 장치에서 귀중한 공간을 절약합니다.이 인덕터는 낮은 DC 저항을 가지고 있으며, 이는 전력 손실을 최소화하고 전체 회로 효율성을 향상시키는 데 도움이됩니다.많은 버전은 보호되어 있으며, 전자기 간섭 (EMI) 을 줄이고 특히 소음 민감한 응용 프로그램에서 안정적인 작동을 보장합니다.전력 관리 회로에서 중요한 역할을 합니다. DC-DC 변환기처럼, 전류와 전압을 조절하는데 도움이 됩니다.또한 다양한 전자 시스템에서 고주파 소음을 필터링하는 데 유용합니다..
다른 회로에서, 2.2UH SMD 전력 인덕터는 자신의 작업 흐름을 가지고 있습니다. 다음은 일반적인 DC - DC Buck, Boost 및 필터 회로에서 소개됩니다.
1. DC-DC Buck 회로: 회로가 켜지면 입력 전압이 인덕터의 양쪽 끝에 적용됩니다. 전류는 천천히 증가하기 시작합니다.인덕터는 자기 에너지 저장소로 변환됩니다, 이 시간에 인덕터 에너지 컨테이너의 연속 ′′충전"으로. 전류가 증가하면 인덕터의 자기 흐름이 증가합니다. 스위치가 꺼지면,인덕터에 저장된 자기 에너지는 전기 에너지로 변환됩니다., 로드에 전력을 공급하기 위해 입력 전압에 부착되는 역전기력을 생성하여 전류의 연속성을 유지합니다.그리고 안정적인 낮은 출력 전압으로 부하를 공급.
2. DC-DC 부스트 회로: 스위치 단계에서 입력 전압은 인덕터에 직접 추가되며 전류는 지속적으로 증가하며 인덕터는 자기 에너지를 저장합니다.스위치가 꺼지는 순간, 인덕터에 의해 생성되는 유도 전기 운동 힘은 입력 전압과 같은 방향으로 겹쳐지고 출력 전압은 입력 전압보다 높습니다.인덕터에 있는 자기 에너지는 부스트 기능을 실현하기 위해 부하에 에너지를 제공하기 위해 방출됩니다, 낮은 입력 전압을 필요한 높은 출력 전압으로 올립니다.
3필터 회로: AC 신호 (이용 신호 및 노이즈 포함) 입력 때, 고 주파수 노이즈 부분, 인덕터는 높은 임피던스를 나타냅니다, 통과를 방해합니다.인덕터에서 소음 에너지는 열이나 다른 형태의 에너지 소비로낮은 주파수 유용한 신호에 대해, 인덕터 임피던스는 상대적으로 작고, 그것은 로드 쪽으로 통과 할 수 있습니다.인덕터들은 콘덴서와 다른 구성 요소와 함께 입력 신호를 필터링하고 더 깨끗한 출력을합니다., 더 유용한 신호입니다.
| 기능 | 설명 |
| 에너지 저장 | 자기장에 에너지를 저장하고 필요할 때 방출해 전력 공급을 안정시킵니다. |
| 소음 필터링 | 고주파 소음을 필터링하여 전자기 간섭 (EMI) 을 줄입니다. |
| 전류 평평화 | DC-DC 변환기에서 전류 흐름을 부드럽게 하고 안정적인 출력 전압을 보장합니다. |
| 임페던스 매칭 | 전력 전송과 신호 무결성을 최적화하기 위해 회로 내의 임피던스를 일치시킵니다. |
| 전압 규제 | 전력 관리 회로에서 전압을 조절하고 효율성을 향상시킵니다. |
| 신호 격리 | 회로의 다른 부분들 사이의 전기 격리를 제공합니다. |
| 에너지 변환 | 스위치 모드 전원 공급 장치 (SMPS) 에서 에너지를 효율적으로 변환하고 전송합니다. |
| 회로 보호 | 전압 스파이크와 급증으로부터 회로를 보호하여 신뢰성을 향상시킵니다. |
|
|
